Корпус рулевого механизма, замена (B4204T3, B4204T5)

Снятие корпуса рулевого механизма с рулевой колонки

Снимите:

• ковровое покрытие пола на стороне водителя
• ленточный хомут с промежуточной пластины
• винт с вала ведущей шестерни.

Выровняйте колеса автомобиля так, чтобы они были направлены прямо. Заблокируйте замок рулевого колеса.

Снятие концов шарового шарнира

Поднимите переднюю часть автомобиля.

Снимите:

• правое переднее колесо(применимо только к автомобилям с левосторонним управлением)левое переднее колесо(применимо только к автомобилям с правосторонним управлением)
• концы шаровых шарниров поперечных рулевых тяг со шпинделей колес. См.Шаровой шарнир поперечной рулевой тяги, защитный гофрированный ч ехол или поперечная рулевая тяга, замена
• раскос и центральный передне-задний элемент конструкции. См..

Снятие передней выхлопной трубы

Снимите передний и задний нагреваемые датчики кислорода. См.Replacing lambda sonde front и Replacing lambda sonde rear.

Снимите переднюю выхлопную трубу. См.Выхлопная труба, передняя/каталитический преобразователь, замен а.

Снимите:

• заднее крепление двигателя с коробки передач
• теплоизоляционный щиток с корпуса рулевого механизма.

Снятие корпуса рулевого механизма

Расположите емкость под корпусом рулевого механизма для сбора жидкости.

Снимите:

• левый крепежный кронштейн(применимо только к автомобилям с левосторонним управлением)правый крепежный кронштейн(применимо только к автомобилям с правосторонним управлением)

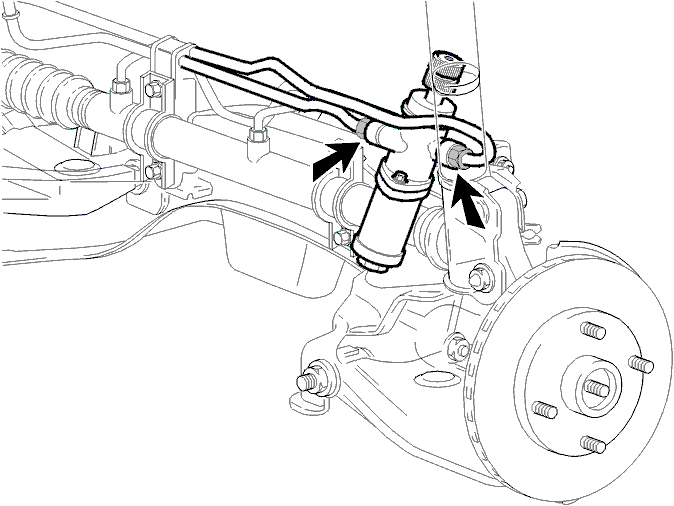

• маслопроводы с корпуса рулевого механизма. Соберите жидкость
• уплотнительные кольца
• кронштейн трубы
• правый крепежный кронштейн(применимо только к автомобилям с левосторонним управлением)левый крепежный кронштейн(применимо только к автомобилям с правосторонним управлением).

сначала сдвиньте корпус рулевого механизма вправо. Затем опустите корпус из автомобиля(применимо только к автомобилям с левосторонним управлением).сначала сдвиньте корпус рулевого механизма влево. Затем опустите корпус из автомобиля(применимо только к автомобилям с правосторонним управлением).

Проверка крепления корпуса рулевого механизма

Очистите сопрягаемые поверхности корпуса рулевого механизма.Проверьте и очистите резиновые кожухи.

Осторожно: Резиновые кожухи приклеены на корпусе рулевого механизма и при снятии будут повреждены.

Установите новые резиновые кожухи, если необходимо.

Установка корпуса рулевого механизма

вставьте правую поперечную рулевую тягу через отверстие в облицовке крыла и рулевом механизме вправо. Затем поднимите корпус рулевого механизма и выдвиньте левую поперечную рулевую тягу через облицовку крыла(применимо только к автомобилям с левосторонним управлением).вставьте левую поперечную рулевую тягу через отверстие в облицовке крыла и рулевом механизме влево. Затем поднимите корпус рулевого механизма и выдвиньте правую поперечную рулевую тягу через облицовку крыла.Убедитесь, что кожухи имеют одинаковую длину(применимо только к автомобилям с правосторонним управлением).

Установите:

• вал рулевого колеса на вал ведущей шестерни
• правый крепежный кронштейн. Затяните до69 Н·м(применимо только к автомобилям с левосторонним управлением)левый крепежный кронштейн. Затяните до69 Н·м(применимо только к автомобилям с правосторонним управлением)
• новые уплотнительные кольца на трубы
• трубы на корпус рулевого механизма. Затяните до15 Н·м
• левый крепежный кронштейн. Затяните до69 Н·м(применимо только к автомобилям с левосторонним управлением)правый крепежный кронштейн. Затяните до69 Н·м(применимо только к автомобилям с правосторонним управлением)
• кронштейн трубы. Затяните до25 Н·м.

Вытрите пролившуюся жидкость.

Установка окружающих компонентов

Установите:

• теплоизоляционный щиток. Затяните до10 Н·м
• заднее крепление двигателя на коробку передач. Затяните до60 Н·м
• поперечные рулевые тяги на шпинделях колес. См.Шаровой шарнир поперечной рулевой тяги, защитный гофрированный ч ехол или поперечная рулевая тяга, замена.

Установка передней выхлопной трубы

Установите переднюю выхлопную трубу. См.Выхлопная труба, передняя/каталитический преобразователь, замен а.

Установите передний и задний нагреваемые датчики кислорода. См.Replacing lambda sonde front и Replacing lambda sonde rear.

Установка корпуса рулевого механизма на рулевую колонку

Установите:

• переднее колесо. Опустите автомобиль
• вал ведущей шестерни, вдавив его вниз насколько возможно. Затяните винт. Затяните до17 Н·м
• новый ленточный хомут на промежуточную пластину
• ковровое покрытие пола на стороне водителя.

Заполнение и прокачка системы рулевого привода с усилителем

Прокачайте систему рулевого привода с усилителем и заполните ее. См.бх№тюсрырэё ш фртыхэшх эрёюёр, я№ютх№ър.
