Коробка передач, установка (B5254T3)

Установка коробки передач

Очень важно, чтобы перед установкой коробки передач были выполнены проверка и очистка. См.: Växellåda, förberedelser före ditsättning.Отрегулируйте высоту и угол наклона с помощью передвижного домкрата и зажимного приспособления коробки передач.Поместите коробку передач на двигатель.Убедитесь, что коробка передач входит прямо относительно двигателя. Убедитесь, что направляющие втулки расположены ровно в направляющих отверстиях на коробке передач.

Установка и затяжка винтов коробки передач

Установите 6 винтов M10, прикрепляющих коробку передач к двигателю.Сначала поочередно затяните винты по диагонали до легкого касания.Одновременно убедитесь, что вся коробка передач соприкасается с двигателем.Затяните.Снимите зажимное приспособление с коробки передач.

Установка крепления двигателя

Затяните крепление коробки передач.Åtdragningsmoment

Подъем двигателя и коробки передач

Поднимите двигатель/коробку передач. Выровняйте крепление в подушке двигателя относительно коробки передач.Установите винт М14 для опоры двигателя. Затяните. См.: Åtdragningsmoment.Снимите подъемные траверсы и подъемный крюк.

Установка винтов в коробке передач/двигателе

Установите:

• 4 винта M10 коробки передач и двигателя. Затяните
• стартер. Затяните. См.: Åtdragningsmoment.

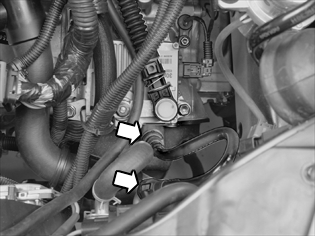

Установка кронштейна

Примечание: Убедитесь, что выпускной шланг коробки передач не зажат, не согнут и закреплен в держателе.

Установите:

• разъем коробки передач
• держатель кронштейна
• кронштейн и шланг охлаждающей жидкости.

Установка троса переключателя передач

Примечание: Будьте осторожны, чтобы трос и трубка не потрескались и не порвались.

Установите:

• маслопровод на крышку коробки передач
• трос переключателя передач на кронштейн и рычаг.

Смонтируйте тросы переключения передач согласно: Växelväljarvajer justering.

Установка модуля воздухоочистителя

Установите модуль воздухоочистителя (ACL). См.: .

Установка винтов гидротрансформатора

Примечание: Используйте новые винты.

Выровняйте гидротрансформатор относительно ведущего диска. Выполните это путем проворачивания двигателя с помощью гайки шкива коленчатого вала и проворачивания гидротрансформатора.Установите все 6 винтов, не затягивая. Затяните винты. Затягивайте до тех пор, пока головки будут почти касаться диска крепления. Затяните. См. Åtdragningsmoment. Используйте ключ Torx 50.

Примечание: Снимите торцевой гаечный ключ с коленчатого вала.

Установка маслопровода

Поместите емкость под коробку передач.

Установите:

• маслопровод. Используйте новое уплотнительное кольцо. См.: Åtdragningsmoment
• провод заземления коробки передач.

Установка подрамника

Закрепите подрамник на пластине зажимного приспособления при помощи фиксирующего хомута.Поднимите подрамник. Выровняйте подрамник в передних креплениях в лонжеронах. Наживите винты, 4-5 витков.Оставьте подрамник висеть на заднем крае, так чтобы он опирался на передвижной домкрат.Снимите временное крепление рулевого механизма. Оставьте рулевой механизм на подрамнике.

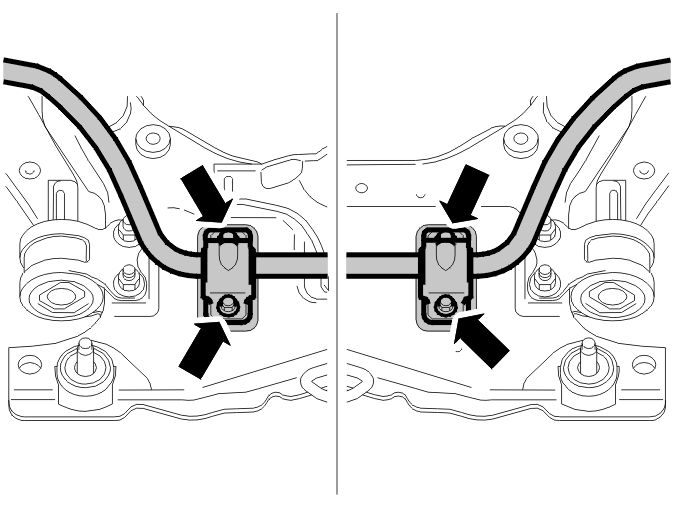

Установка стабилизатора поперечной устойчивости

Установите штангу стабилизатора. Используйте 4 новых винта М10. См.: Åtdragningsmoment.

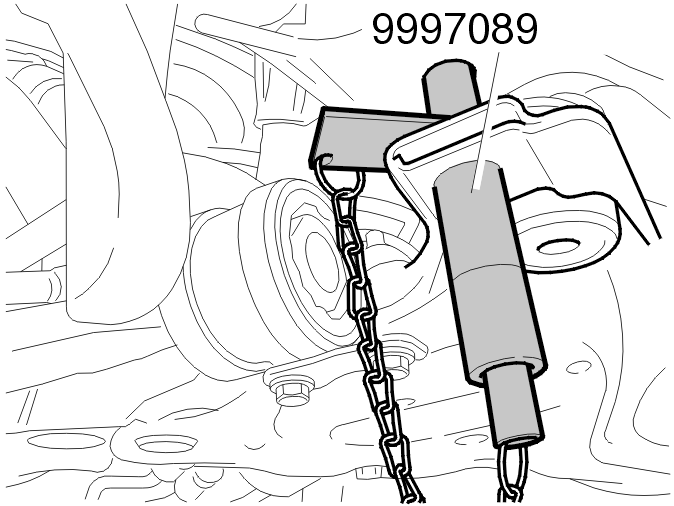

Закрепление подрамника

Установите: 🔧 T9997089, на обеих сторонах. Осторожно поднимите подрамник, так чтобы регулировочные инструменты совместились с отверстиями в лонжеронах.

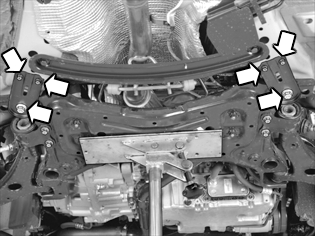

Установка винтов

Установите винты заднего крепления подрамника, не затягивая их. Используйте новые винты M16 вместе с кронштейнами и 4 винтами M8.Затяните винты М16. См.: Åtdragningsmoment.Затяните 4 винта M8 кронштейнов.Установите резиновые крепления для крепления выхлопной трубы.

Установка винтов, продолжение

Затяните передние винты М12 для подрамника. См.: Åtdragningsmoment.Установите, не затягивая, новые винты рулевого механизма / подрамника.Затягивание производится позже из моторного отсека.

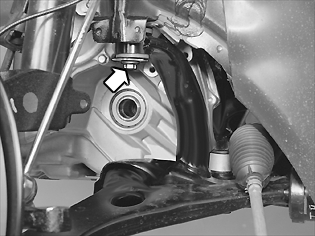

Установка конической передачи

Установить коническую передачу согласно: Vinkelväxel.

Установка приводных валов

Установите левый приводной вал. См.: Ведущий вал, левый.

Установка компонентов в моторном отсеке

Затяните два винта M12 рулевого механизма.

Установка провода аккумулятора

Установите:

• блок аккумулятора
• отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.

Проверка коробки передач

Проверки после работ на коробке передач. См.: Växellådsbyte, efterkontroll.
