Коробка передач, установка (B5244S4, B5244S5, B5244S7)

Установка коробки передач

Очень важно, чтобы перед установкой коробки передач были выполнены проверка и очистка. См.: Växellåda, förberedelser före ditsättning.

Выровняйте по высоте и направлению с помощью передвижного домкрата и зажимного приспособления для коробки передач.Выровняйте коробку передач относительно двигателя.Убедитесь, что коробка передач расположена прямо по отношению к двигателю. Убедитесь, что направляющие штыри совмещены с направляющими отверстиями в коробке передач.

Установка на место и затяжка болтов коробки передач

Закрутить винты, 6 шт., М10 на коробке передач/двигателе.Сначала поочередно затяните винты по диагонали до легкого касания.Одновременно убедитесь, что вся коробка передач соприкасается с двигателем.Затяните.Снимите зажимное приспособление с коробки передач.

Установка крепления двигателя

Затяните крепление коробки передач.Åtdragningsmoment

Подъем двигателя и коробки передач

Поднимите двигатель/коробку передач в блоке с ведущим мостом. Отрегулируйте крепление относительно коробки передач в упругом элементе опоры двигателя.Установите винт М14 для опоры двигателя. Затяните. См.: Åtdragningsmoment.Снимите грузоподъемные траверсы и подъемный крюк.

Установка винтов в коробке передач/двигателе

Установите:

• 4 винта M10 коробки передач и двигателя. Затяните
• стартер. Затяните. См.: Åtdragningsmoment.

Установка кронштейна

Примечание: Убедитесь в том, что спускной шланг коробки передач не пережат и не изогнут и надежно закреплен в держателе.

Установите:

• электрический разъем для коробки передач
• держатель кронштейна
• кронштейн и шланг для охлаждающей жидкости.

Установка троса переключателя передач

Примечание: Будьте осторожны, чтобы трос и трубка не потрескались и не порвались.

Установите:

• маслопровод к маслоохладителю и крышку коробки передач
• трос переключателя передач на кронштейн и рычаг.

Смонтируйте тросы переключения передач согласно: Växelväljarvajer justering.

Установка зажима для технического обслуживания

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будете монтировать зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке, как показано на рисунке.

Установка модуля воздухоочистителя

Установите модуль воздухоочистителя (ACL). См.: .

Закручивание винтов на гидротрансформаторе

Примечание: Используйте новые винты.

Выровняйте гидротрансформатор относительно ведущего диска. Выполните это путем проворачивания двигателя с помощью гайки шкива коленчатого вала и проворачивания гидротрансформатора.Установите все 6 винтов, не затягивая. Затяните винты. Затягивайте до тех пор, пока головки будут почти касаться диска крепления. Затяните. См. Åtdragningsmoment. Используйте ключ Torx 50.

Примечание: Снимите торцевой гаечный ключ с коленчатого вала.

Установка маслопровода

Поместите емкость под коробку передач.

Установите:

• маслопровод. Используйте новое уплотнительное кольцо. См.: Åtdragningsmoment
• провод заземления на коробку передач
• крепление реактивной тяги на коробку передач, 3 винта М10. Затяните.

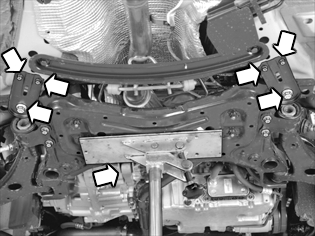

Установка подрамника

Закрепите подрамник на крепежной пластине. Используйте крепежный хомут.Поднимите подрамник. Выровняйте подрамник в передних креплениях лонжеронов. Установите винты, затянув их на 4-5 оборотов.Дайте подрамнику свеситься сзади и опуститься на домкрат для коробки передач.Уберите временное крепление для рулевого механизма. Обоприте рулевой механизм о подрамник.

Установка стабилизатора поперечной устойчивости

Установите штангу стабилизатора. Используйте 4 новых винта М10. См.: Åtdragningsmoment.

Закрепление подрамника

Установите регулировочные инструменты 🔧 T9997089, (по обе стороны). Осторожно поднимите подрамник, так чтобы регулировочные инструменты совместились с отверстиями в лонжеронах.

Установка винтов

Установите винты для заднего крепления подрамника. Установите, не затягивая, новые винты М16 вместе с кронштейнами и 4 винта М8.Затяните винты М16. См.: Åtdragningsmoment.Затяните 4 винта М8 для кронштейнов. Затяните.

Установите:

• болт нижней реактивной тяги. Используйте новый болт. Затяните. См.: Åtdragningsmoment
• резиновые крепления для выхлопной трубы.
• проводку контрольного датчика катализатора к подрамнику и к петле на креплении реактивной тяги в коробке передач.

Установка винтов, продолжение

Затяните передние винты М12 для подрамника. См.: Åtdragningsmoment.

Установите:

• новые винты в рулевой механизм/подрамник, не затягивая.

Затяжка выполняется позднее из моторного отсека.

Установка приводных валов

Установите:

• ведущие валы. См.: Ведущий вал, левый и Ведущий вал, правый
• передние колеса. См. колесо.

Установка компонентов в моторном отсеке

Затяните 2 винта M12 для рулевого механизма.

Установка провода аккумулятора

Установите:

• блок аккумулятора
• отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.

Проверка коробки передач в блоке с ведущим мостом

Проверки после работ на коробке передач. См.: Växellådsbyte, efterkontroll.
