Коническая передача, замена (D5244T4, D5244T5)

Подготовка

Чтобы снять приводной вал со ступицы колеса, см: Приводной вал, спереди справа, замена

Снятие брызговика

Снимите брызговик двигателя.

Снятие карданного вала

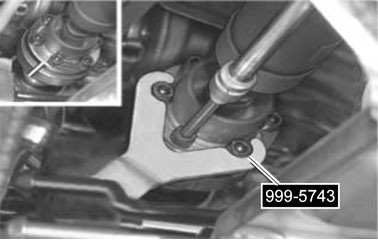

При снятии конической передачи, но не при замене:Отметьте шарнир равных угловых скоростей карданного вала по отношению к фланцу конической передачи.Выверните винты карданного вала. Используйте упор 🔧 Упор (винтовое соединение/карданный вал) V70 AWD

Снятие крепления центрального подшипника карданного вала

Снимите:

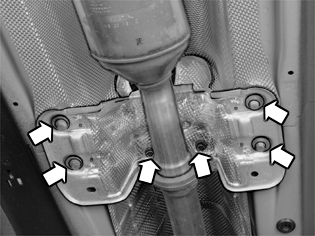

• винты подшипника карданного вала в элементе центрального подшипника
• винты элемента центрального подшипника. Оставьте элемент лежать на системе выпуска выхлопных газов.

Прижмите шарниры равных угловых скоростей карданного вала друг к другу. Отведите ось таким образом, чтобы ее можно было снять с конической передачи.

Снятие кронштейна

Удалите винты и снимите кронштейн.

Освободите масляный радиатор Масляный радиатор, замена

Снятие конической передачи

Отсоедините трубопровод нагнетаемого воздуха со шлангом от турбонагнетателя.Удалите 7 винтов конической передачи. Вытяните коническую передачу прямо наружу, поверните ее и опустите.

Имеется два типа амортизатора раскачивания (см. этот и следующий шаг).При замене угловой передачи, перенесите амортизатор раскачивания на новую угловую передачу.

При замене угловой передачи, перенесите амортизатор раскачивания на новую угловую передачу. На некоторых рынках имеется кронштейн для нагревателя двигателя. Этот кронштейн также следует перенести.Между угловой передачей и кронштейном на нижней шпильке следует установить две шайбы (см. каталог запасных частей).

Установка конической передачи

Присоедините трубопровод нагнетаемого воздуха к турбонагнетателю.Установите коническую передачу и затяните 7 винтов M10.

Установка кронштейна

Установите кронштейн и затяните 4 винта M10.

Установка карданного вала на коническую передачу

Тщательно проверьте чистоту сопрягаемых поверхностей шарнира равных угловых скоростей карданного вала и фланца.Установите карданный вал согласно сделанным ранее отметкам, если только коническая передача снималась не для замены.

Затягивание шарнира равных угловых скоростей карданного вала
Используйте новые винты. См. Момент затяжки Используйте упор 🔧 Упор (винтовое соединение/карданный вал) V70 AWD

Установка центрального подшипника и элемента карданного вала

Установите:

• 4 винта M8 опоры центрального подшипника. Затяните
• 2 винта M8 подшипника карданного вала в опоре центрального подшипника. Затяните. См Момент затяжки

Завершение

Установите приводной вал на ступицу колеса, см Приводной вал, спереди справа, замена Заполните коробку передач маслом, см Smörjmedel transmission

Проверка уровня масла в конической передаче

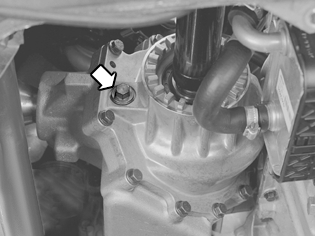

Коническая передача поставляется заполненной маслом, тем не менее, всегда проверяйте уровень масла.Может быть использовано только масло номер 116 1648 (емкости 1 литр).Затяните заглушку отверстия для проверки уровня, см Момент затяжки

Установка брызговика

Установите брызговик под двигателем.

Установка колеса

Установите колесо. См.: Установка колес

Проверьте

• уровень моторного масла.
• уровень охлаждающей жидкости.

Проверьте на наличие утечки:

• запустите двигатель и дайте ему достичь рабочей температуры.
• Затем проверьте на отсутствие утечки.
