Конечная передача, замена (B5244T3)

Подготовка

Примечание: Убедитесь, что стояночный тормоз не задействован, и что переключатель передач находится в положении Р.

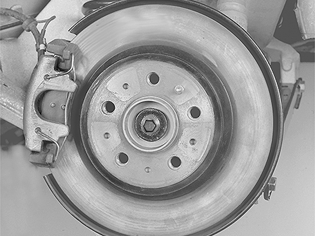

Снятие задних колес и винта приводного вала

Снимите:

• задние колеса
• винт приводного вала и ступицу колеса на обеих сторонах.

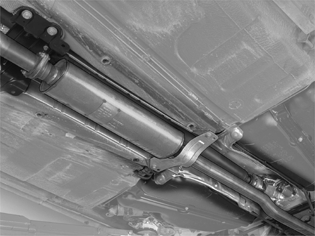

Снятие задней секции системы выпуска выхлопных газов

Поднимите автомобиль.Подоприте переднюю секцию системы выпуска выхлопных газов, чтобы не создавать нагрузку на выпускной коллектор.

Снимите:

• заднюю систему выпуска выхлопных газов в сборе
• крепления системы выпуска выхлопных газов с балки заднего моста.

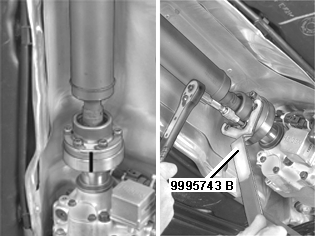

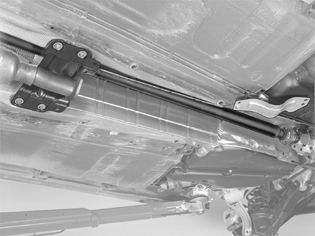

Снятие карданного вала

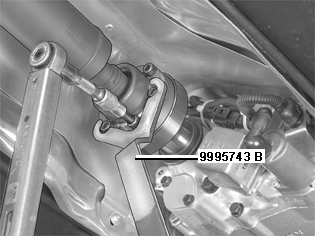

Отметьте положение шарнира на фланце.Выверните винты из шарнира. Используйте упор 🔧 MOTHÅLL (SKRUVFÖRBAND/KARDANAXEL) V70 AWD.Оставьте на месте один винт, закрученный на несколько витков резьбы, для безопасности.

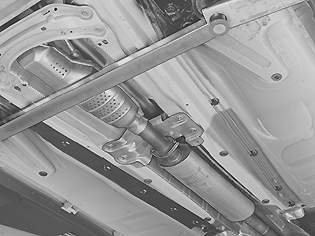

Выверните винты из опоры центрального подшипника карданного вала.Ослабьте винты в опоре центрального подшипника на правой стороне на несколько оборотов. Полностью выверните винты на левой сторонеОставьте центральную опору висеть, с тем чтобы карданный вал можно было сдвинуть под углом.Выверните винт из шарнира.Прижмите шарниры вала друг к другу. Снимите вал с несущей пластины. Сдвиньте вал в сторону.Привяжите вал.

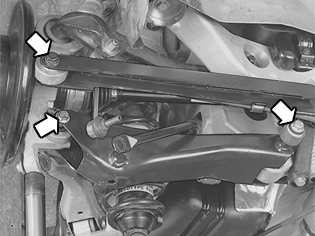

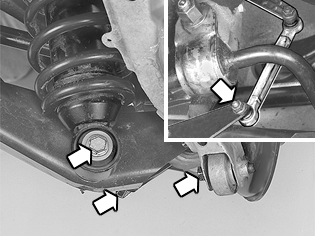

Снятие амортизаторов, реактивных тяг и звеньев стабилизатора поперечной устойчивости (обе стороны)

Снимите:

• защитный элемент крепления амортизатора (не показан на иллюстрации)
• амортизатор с продольного рычага
• винт крепления реактивной тяги в корпусе подшипника колеса
• звено стабилизатора поперечной устойчивости со стабилизатора поперечной устойчивости.

Осторожно: На определенных моделях снимите рычаг датчика уровня с левого продольного рычага.

Снятие поперечных штанг и продольных рычагов (обе стороны)

Нажмите корпус подшипника колеса вверх, чтобы поперечная рулевая тяга приняла горизонтальное положение.Снимите трос стояночного тормоза с крепления в поперечной рулевой тяге.

Снимите:

• винт поперечной рулевой тяги в корпусе подшипника колеса. Отсоедините поперечную рулевую тягу от корпуса подшипника колеса. Поднимите поперечную рулевую тягу выше, так чтобы открылся доступ к винту в продольном рычаге
• винты продольного рычага. Сначала надавите на продольный рычаг в направлении наружу. Сдвиньте его вниз на внутреннем креплении. Снимите продольный рычаг.

Снятие стабилизатора поперечной устойчивости

Снимите тросы стояночного тормоза с их креплений в нижней крышке и в теплоизоляционном щитке.Осторожно изогните тросы по направлению к корпусу подшипника колеса. Будьте осторожны, чтобы тросы не потрескались и не порвались.

Снимите:

• винты креплений стабилизатора поперечной устойчивости в балке заднего моста
• стабилизатор поперечной устойчивости.

Разъедините разъем активируемой по требованию муфты.

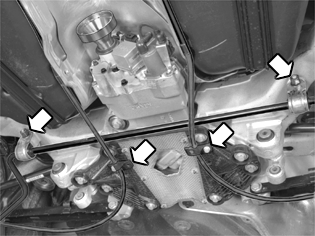

Снятие конечной передачи с балки заднего моста

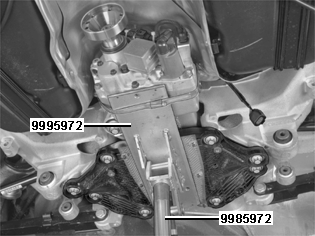

Расположите передвижной домкрат 🔧 AGGREGATLYFT (HYDRAULIK) с зажимным приспособлением 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR).Отрегулируйте пластину по отношению к нижней крышке и конечной передаче.Установите большой зажим для шланга или несколько зажимов вместе на активируемую по требованию муфту / конечную передачу и пластину.

Снимите:

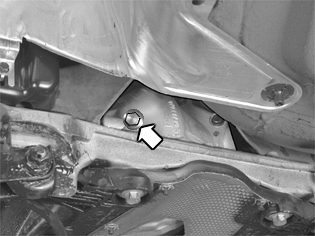

• передний винт конечной передачи
• 8 винтов крышки-балки заднего моста.

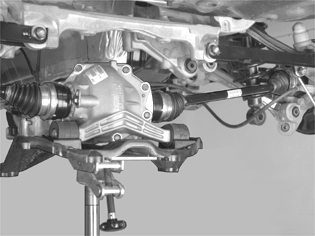

Опускание конечной передачи

Сначала слегка опустите корпус конечной передачи и отсоедините воздушный выпускной шланг от штуцера на верхней части конечной передачи.Опустите конечную передачу вместе с приводными валами, так чтобы центр приводного вала находился немного ниже центра корпусов подшипников колес.Подденьте и извлеките корпус колесных подшипников. Снимите приводной вал со ступицы.

Осторожно: Будьте очень осторожны при вынимании приводного вала из ступицы. Внутренний шарнир может быть поврежден, если вал отпускается под собственным весом.

Замена корпуса конечной передачи

При замене конечной передачи см. Конечная передача, перестановка компонентов.

Замена приводного вала/уплотнения приводного вала

При замене приводных валов и уплотнений приводного вала см. Уплотнение полуоси, заднее, корпус конечной передачи, замена.

Подготовка к установке конечной передачи

Поднимите конечную передачу вместе с приводными валами, так чтобы центр приводного вала находился немного ниже центра корпусов подшипников колес.Нанесите средство антикоррозийной защиты на концы приводных валов.Выпрессуйте один из корпусов подшипников колеса. Выровняйте приводной вал в ступице.Затем выровняйте другую сторону.Поднимите еще немного и подсоедините выпускной шланг к штуцеру на корпусе конечной передачи. Убедитесь, что шланг прикреплен к балке заднего моста ленточным хомутом, и что он не перекручен.

Установка конечной передачи

Прижмите конечную передачу вверх к балке заднего моста. Выровняйте все винты.Слегка затяните винты поочередно.Затяните 8 винтов крышки. См. Момент затяжки.Затяните винт M12 передней втулки в корпусе конечной передачи.Уберите домкрат.Подсоедините разъем к жгуту проводки активируемой по требованию муфты.

Установка стабилизатора поперечной устойчивости на балке заднего моста (обе стороны)

Установите новые контргайки M12. Затяните.

Примечание: Убедитесь, что трос стояночного тормоза проходит над концами стабилизатора поперечной устойчивости. Вдавите тросы на место в креплениях на теплоизоляционном щитке.

Установка продольных рычагов и поперечных штанг (обе стороны)

Поднимите корпус подшипника колеса так, чтобы отверстие для продольного рычага в корпусе подшипника и балке заднего моста приняло горизонтальное положение.Установите продольный рычаг. Используйте новые винты M12. Затяните.установите поперечную рулевую тягу на корпус подшипника колеса. используйте новые контргайки m12. затяните. установите трос стояночного тормоза в держатель на поперечной рулевой тяге и в крепления троса в нижней крышке. затяните. см. Момент затяжки.

Установка амортизаторов, реактивных тяг и звеньев стабилизатора поперечной устойчивости (обе стороны)

Нажмите на продольный рычаг вниз, когда устанавливается амортизатор. Используйте монтировку.

Установите:

• амортизаторы на продольные рычаги. Не затягивайте винт
• винт поперечной рулевой тяги/корпуса подшипника колеса. Не затягивайте винт
• звено стабилизатора поперечной устойчивости с обеих сторон. Используйте новую гайку M12. Затяните.

Осторожно: На определенных моделях установите рычаг датчика уровня на левый продольный рычаг.

Установка карданного вала

Установите карданный вал, используя выполненную ранее разметку. См. Снятие карданного вала.Тщательно убедитесь в чистоте сопрягаемых поверхностей карданного вала и фланца.Используйте новые винты при установке карданного вала. Сначала затяните винты, которые находятся друг напротив друга. См. Момент затяжки. Затем затяните все винты по диагонали. См.Момент затяжки. Используйте упор 🔧 MOTHÅLL (SKRUVFÖRBAND/KARDANAXEL) V70 AWD.

Установите:

• опору центрального подшипника на кузов автомобиля. Затяните
• винты центрального подшипника на карданном валу. Затяните.

Заполнение маслом и проверка масла в конечной передаче

Заполните конечную передачу маслом. Проверьте уровень масла. Номер 116 1620-8 (емкость в 1 литр)Затяните заглушку отверстия для проверки уровня См. Момент затяжки.Объем приблизительно 0,7 л.

Заполнение и проверка масла в активируемой по требованию муфте

Залейте масло в сцепление (AOC) и проверьте уровень. Номер детали 116 1641 (емкость 0,3 литра)Затяните заглушку отверстия для проверки уровня См. Момент затяжки.Объем приблизительно 0,8 л.

Установка задней секции системы выпуска выхлопных газов

Примечание: Убедитесь, что прокладка на фланцевом соединении системы выпуска выхлопных газов не повреждена.

Установите:

• крепления системы выпуска выхлопных газов в балке заднего моста
• систему выпуска выхлопных газов на переднюю выхлопную трубу/каталитический преобразователь тройного действия и крепления в балку заднего моста и кузов.

Установка задних колес. Затягивание амортизаторов и реактивных тяг

Установите:

• винты M10 приводных валов на обеих сторонах. Используйте новые винты. Затяните
• задние колеса. См. Установка колес.

Расположите автомобиль на подъемнике шасси.Затяните винты M12 амортизаторов и реактивных тяг на обеих сторонах.Установите защитные крышки на крепление амортизатора.

Примечание: Проверьте и отрегулируйте установку задних колес, если необходимо. См. Угол установки колес, проверка / регулировка.
