Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5244T3 | 2002 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Снятие
Снятие приводных валов
Снимите приводные валы согласно Уплотнение полуоси, заднее, корпус конечной передачи, замена.
Снятие конечной передачи
Снимите AOC (Активируемая по требованию муфта) / конечную передачу с подъемника.

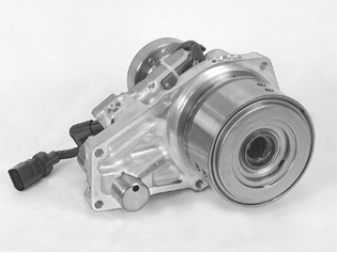

Снятие AOC (Активируемая по требованию муфта)

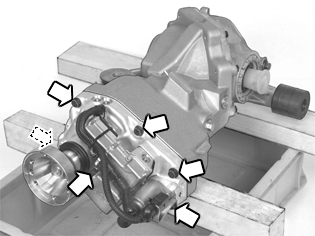

Поместите AOC (Активируемая по требованию муфта) / конечную передачу над устойчивой емкостью, используйте какие-нибудь опоры.Выверните 6 винтов, удерживающих AOC (Активируемая по требованию муфта).Вытяните AOC (Активируемая по требованию муфта) из конечной передачи прямо.Поместите муфту на чистую поверхность.
Проверка AOC (Активируемая по требованию муфта)

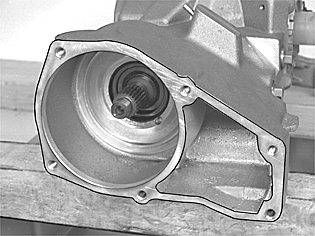

Тщательно проверьте, что место для AOC (Активируемая по требованию муфта) в корпусе конечной передачи абсолютно чистое.Не должно остаться ворса от бумаги или ветоши.
Тщательно проверьте, что AOC (Активируемая по требованию муфта) чистая.Поместите новую прокладку на AOC (Активируемая по требованию муфта).
Установка
Установка AOC (Активируемая по требованию муфта)
Установите AOC (Активируемая по требованию муфта) на новой конечной передаче.Убедитесь, что прокладка не выпрыгивает из своего положения.Установите 6 винтов AOC (Активируемая по требованию муфта). Не забудьте кронштейн разъема.Затяните поочередно до легкого касания. Затем затяните поочередно до 25 Н·м.

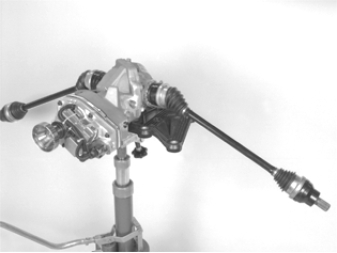

Установка AOC (Активируемая по требованию муфта) и конечной передачи на передвижном домкрате

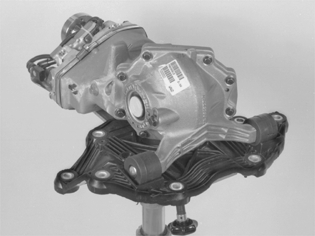

Расположите нижнюю крышку, AOC (Активируемая по требованию муфта) и конечную передачу на передвижном домкрате. Затяните зажим для шланга над AOC (Активируемая по требованию муфта) / конечной передачей и универсальной пластиной.Смажьте кромки уплотнительных колец приводных валов. Используйте смазку 1161241-3.Вдавите приводные валы на место в корпусе конечной передачи.Потяните за корпусы внутреннего шарнира, чтобы убедиться в том, что стопорные кольца на валах вошли в свои каналы на конечной передаче
Осторожно: Будьте очень осторожны при установке вала в положение покоя. Внутренний шарнир может быть поврежден, если вал отпускается под собственным весом.
