Конденсатор (B4204T10, B4204T11, B4204T12)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Слейте хладагент Хладагент, слив

Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Выверните винты.

1. 🔩 Момент затяжки: 10 Н·м
2. 🔩 Момент затяжки: 17 Н·м

См. информацию о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов Гнезда для поддомкрачивания, кузов

Выверните винты.Снимите зажимы.

Снимите кожух переднего бампера Накладка переднего бампера Накладка переднего бампера Накладка переднего бампера Накладка переднего бампера Hölje stötfångare fram

Автомобили с радаром системы предупреждения о столкновении

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

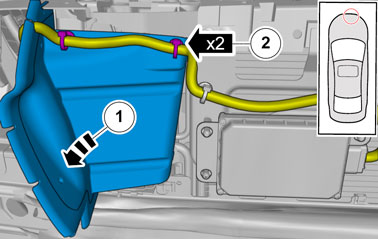

Отсоедините зажим жгута проводки.

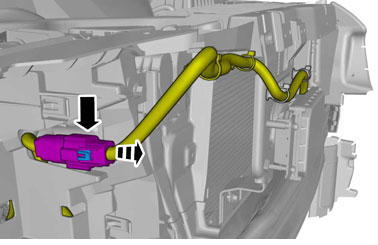

Отсоедините контактный разъем.

Все автомобили

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Примечание: Убедитесь в том, что болты не затягиваются, пока не будет закрыт капот.

Выверните винты.🔩 Момент затяжки: 10 Н·м

Снимите зажим.

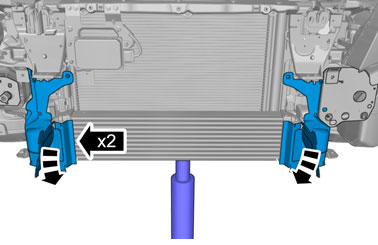

Выверните винты.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Поперечина, передний бампер Поперечина, передний бампер Поперечина, передний бампер

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

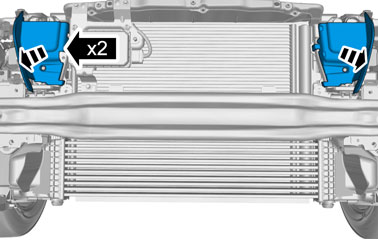

Выверните винты.🔩 Момент затяжки: 24 Н·м

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Агрегатный подъемник🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

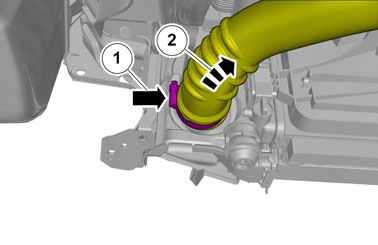

Ослабьте зажим шланга.

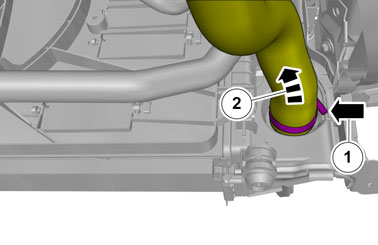

Ослабьте зажим шланга.

Отсоедините контактный разъем.

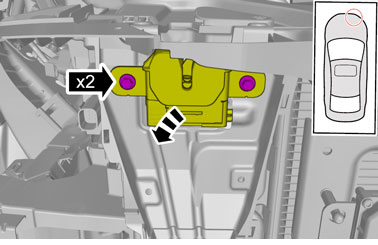

Выверните винты.

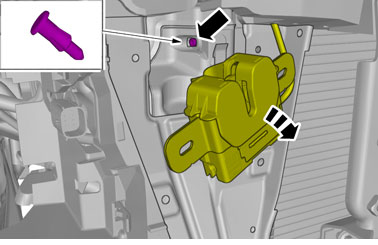

Освободите блокировку.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Освободите блокировку.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Освободите блокировку.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Снимите зажим.

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Выполните работы по откачке вакуума Вакуумная откачка

См. информацию об охлаждающих средах Köldmedium

Выполните: хладагент, заполнение Хладагент, заполнение

Выполните поиск утечки (вещество для обнаружения утечек)Поиск утечки, средство для выявления

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
