Накладка переднего бампера (B5254T12)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

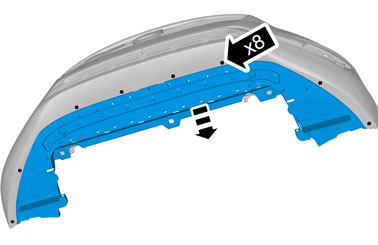

Снимите зажимы.Выверните винты.

Снимите воздухоуправление спереди Воздухоуправление спереди

Снимите зажимы.

Снимите передний расширитель крыла Обвес крыла, передний

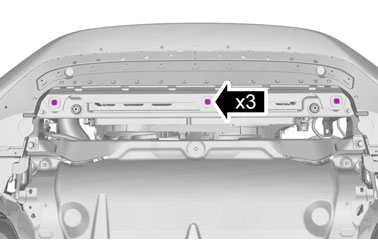

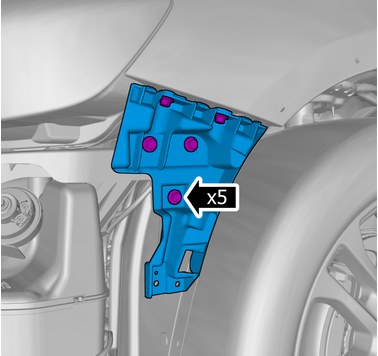

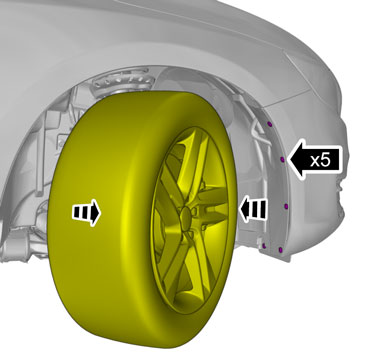

Применимо к обеим сторонам.Выверните винты.

Внимание: Пользуйтесь защитными очками и защитными перчатками.

Внимание: Будьте готовы собрать вытекающие жидкости.

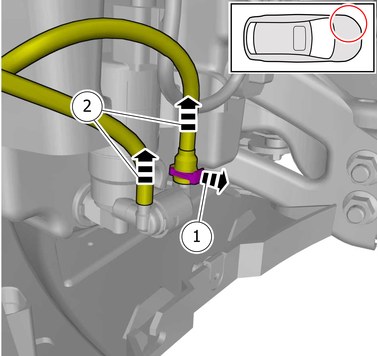

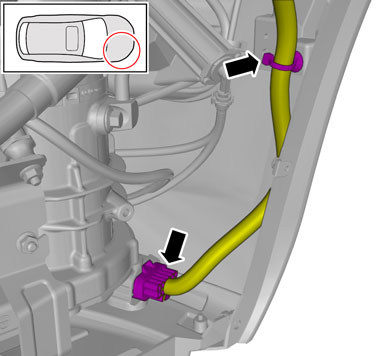

Отсоедините шланги от разъемов.

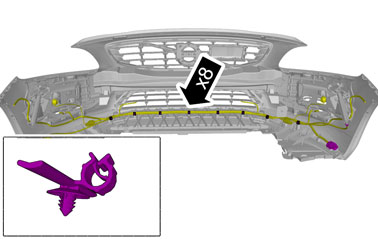

Отсоедините контактный разъем.Отсоедините зажим жгута проводки.

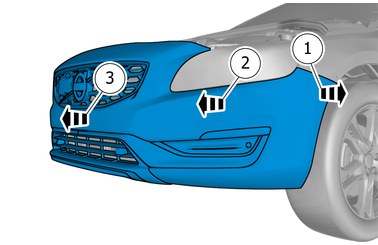

Примечание: Для этой операции требуется помощь еще одного механика.

Применимо к обеим сторонам.

Примечание: Следующие моменты необходимо выполнять только при установке нового компонента.

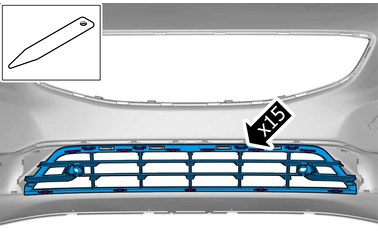

Освободите крючки.Удалите отмеченные детали.

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.

Удалите наконечник омывателя фар форсунка омывателя фары

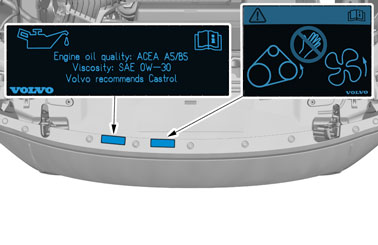

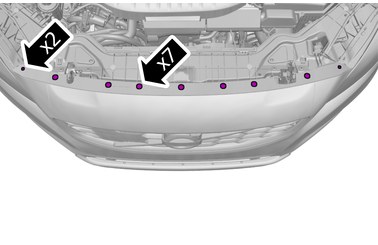

Отсоедините винты.Удалите отмеченные детали.

Примечание: На иллюстрации представлена детализация задней части перед удалением.

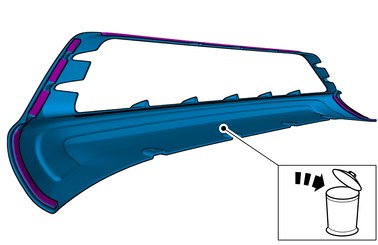

Примечание: Убедитесь в том, что используется новый компонент.

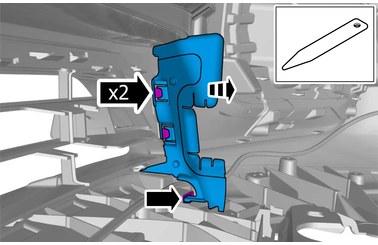

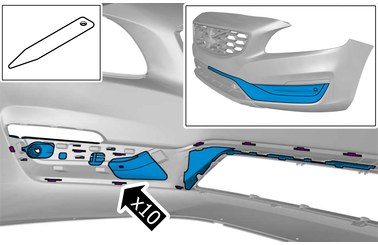

Освободите крючки.Удалите отмеченные детали.

Снимите лампы предупредительного света Предупредительный свет DRL

Снимите защитные средства радиатора Маскирование радиатора

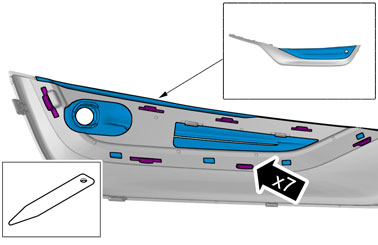

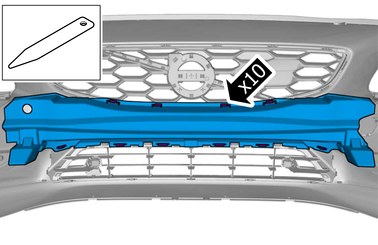

Освободите крючки.Удалите отмеченные детали.

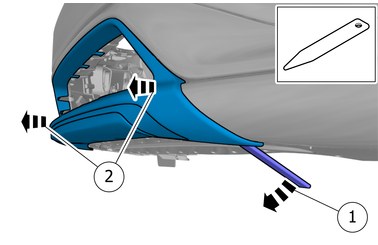

Применимо к обеим сторонам.Освободите крючки.Удалите отмеченные детали.

Применимо к обеим сторонам.Освободите крючки.Удалите отмеченные детали.

Применимо к обеим сторонам.🔩 Момент затяжки: 6 Н·м

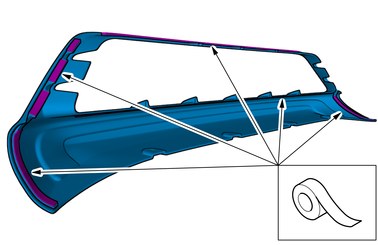

Примечание: Убедитесь в том, что используются новые компоненты.

Установите в обратном порядке.
