Конденсатор (B4164S3, B4184S11, B4184S8)

Опорожнение системы кондиционирования

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Информация по технике безопасности, система охлаждения.

Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Olja A/C-system, påfyllning.

Осторожно: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Примечание: При выполнении работ в системе управления микроклиматом закрывайте заглушками трубы и соединения.

Слейте хладагент из системы кондиционирования AC. См. Köldmedium, tömning.

Снятие компонентов

Снимите:

• кожух бампера согласно: Накладка переднего бампера Накладка переднего бампера
• левую фару. См.: Лампа накаливания, фара Лампа накаливания, фара

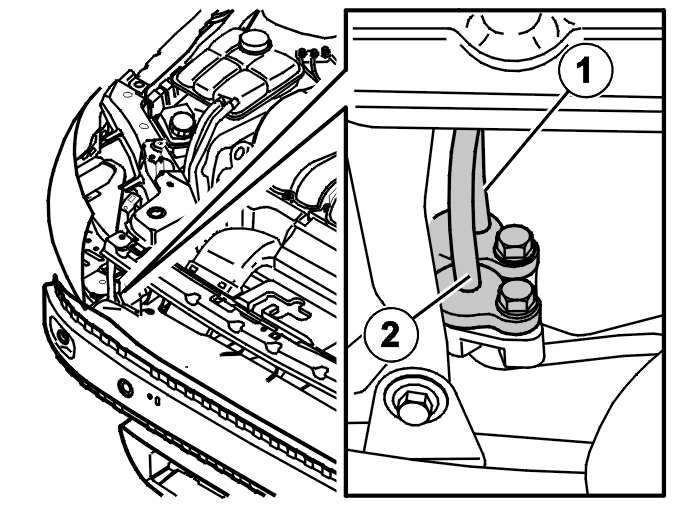

• 2 винта (1) и (2) на соединении конденсатора (см. иллюстрацию)
• блок системы кондиционирования. См.: радиатор радиатор Kylare радиатор Kylare Kylare.

Снятие конденсатора

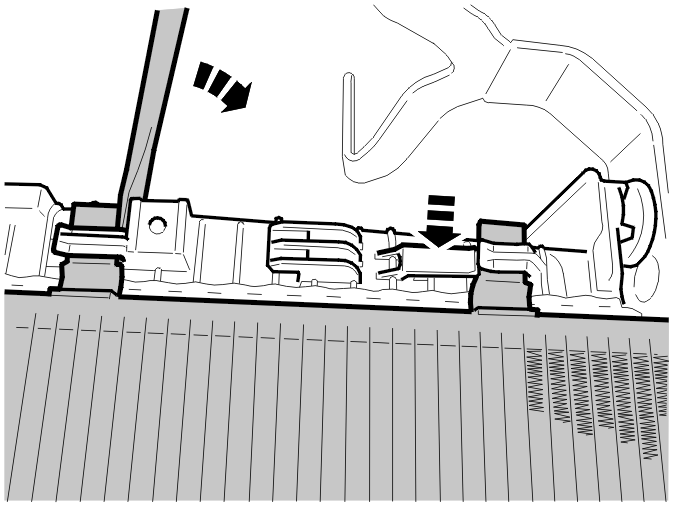

Вдавите защелку. Осторожно подденьте обе стороны при помощи отвертки.Снимите конденсатор с блока системы кондиционирования.

Установка конденсатора

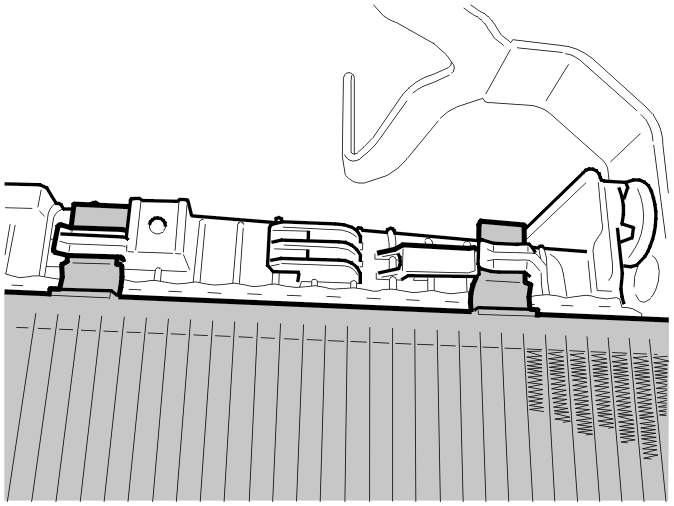

Залейте масло в конденсатор согласно: Olja A/C-system, påfyllning.Вдавите конденсатор в точках крепления.

Примечание: Убедитесь, что оба стопорных зажима закрепляют конденсатор.

Проверка функционирования и поиск утечек

Установите:

• блок системы кондиционирования. См.: радиатор радиатор Kylare радиатор Kylare Kylare
• 2 винта M8 (1) и (2) на соединении конденсатора (см. иллюстрацию). Затяните.

Выполните вакуумную откачку системы кондиционирования. См.: Vakuumpumpning.Заполните систему кондиционирования A/C хладагентом. См. Köldmedium, fyllning.Проверьте систему кондиционирования на наличие утечки. См.: Läcksökning spårmedel или Поиск утечек, электронный течеискатель Поиск утечек, электронный течеискатель.

Установка компонентов

Установите:

• левую фару. См.: Лампа накаливания, фара Лампа накаливания, фара
• кожух бампера согласно: Накладка переднего бампера Накладка переднего бампера.
