радиатор (D4162T, D4164T, D4204T)

Вытяните расширительный шланг из его креплений.

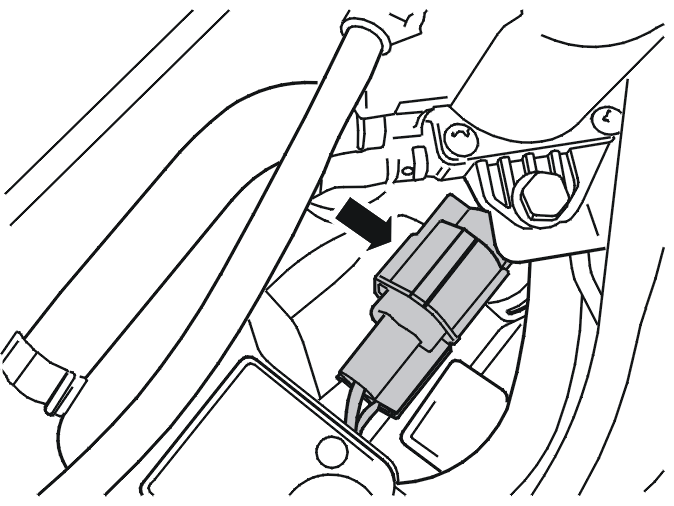

Отсоедините разъем вентилятора охлаждения двигателя.

Применимо только к автомобилям с автоматической КПП.Отсоедините охладитель трансмиссионного масла от кожуха вентилятора и оставьте его висеть на шлангах.

Снимите:

• оба звуковых сигнала. См.: Звуковой сигнал Звуковой сигнал Звуковой сигнал
• брызговик под двигателем (если применимо).

Снимите крышку расширительного бачка.Зажмите верхний и нижний шланги радиатора с помощью фиксирующих плоскогубцев.Откройте сливной штуцер радиатора. Слейте охлаждающую жидкость. Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

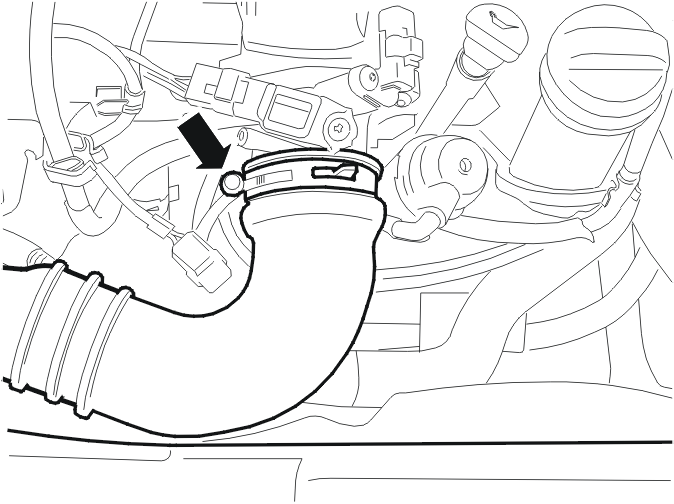

Снятие трубы подачи нагнетаемого воздуха со впускного коллектора

Снимите:

• зажим
• трубу со впускного коллектора.

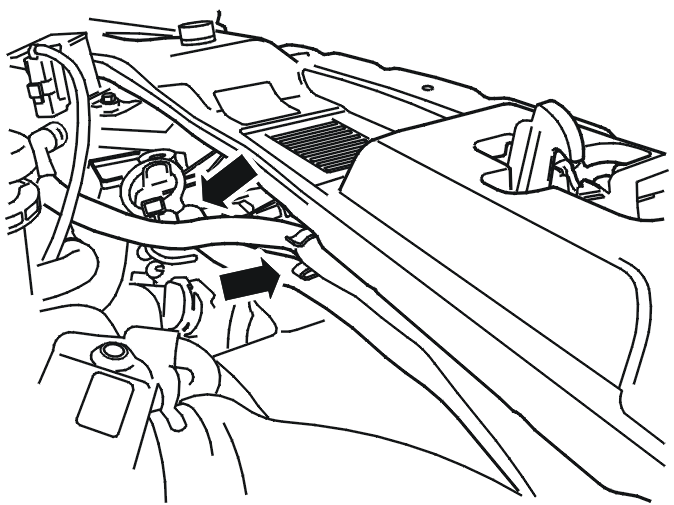

Снятие верхнего воздухоотражателя

Снимите:

• 2 пластмассовых гаек
• воздухоотражатель.

Снятие винтов нижнего воздухоотражателя

Выверните 2 винта.

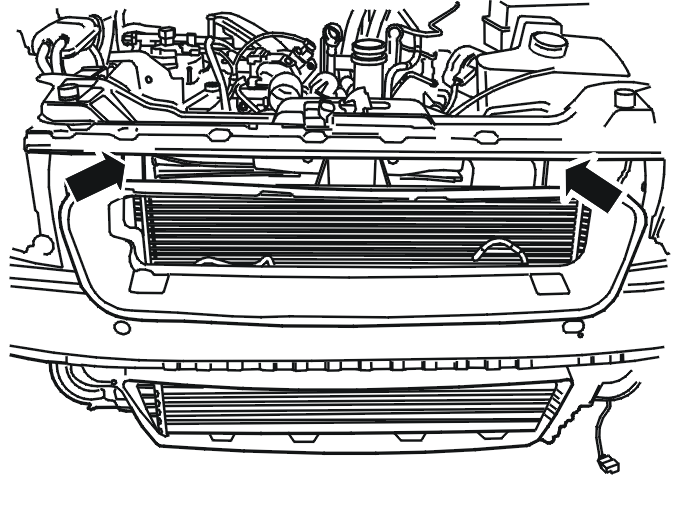

Снятие охладителя нагнетаемого воздуха

Примечание: Применимо только к автомобилям с турбонаддувом

Снимите:

• охладитель нагнетаемого воздуха. См.: Laddluftkylare охладитель нагнетаемого воздуха Laddluftkylare
• нижний воздухоотражатель вместе с охладителем нагнетаемого воздуха.

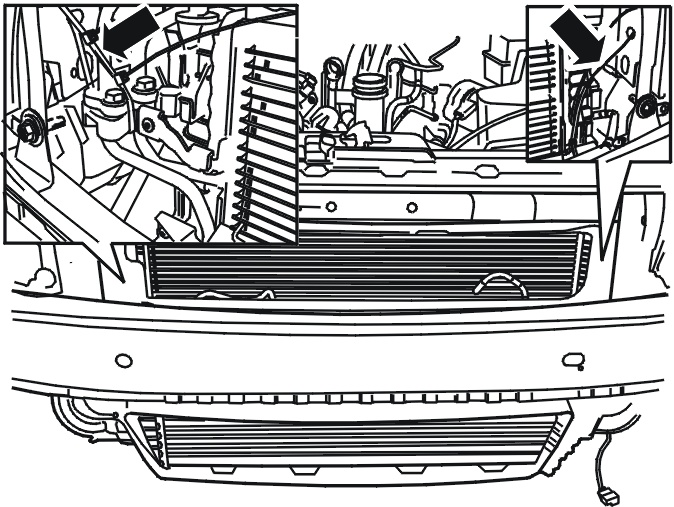

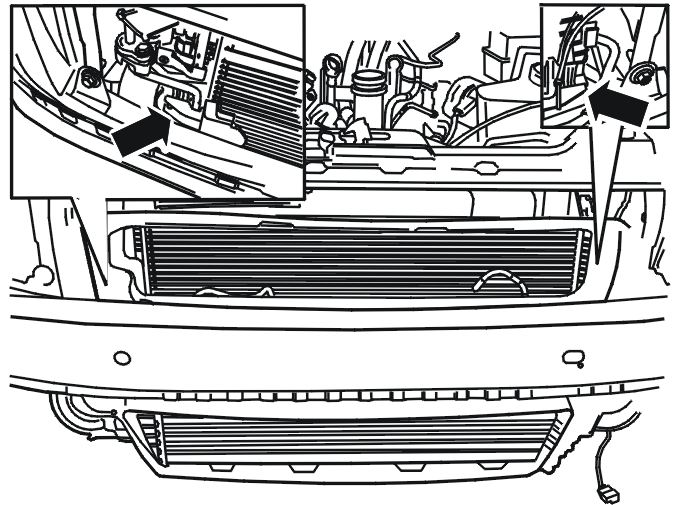

Крепление конденсатора

Подвесьте конденсатор с обеих сторон.Вдавите защелки в нижнем креплении конденсатора. Поднимите конденсатор, чтобы он вышел из защелок.

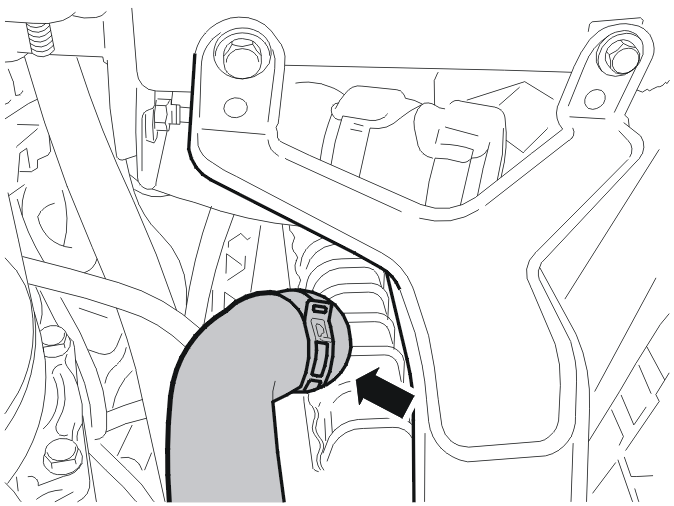

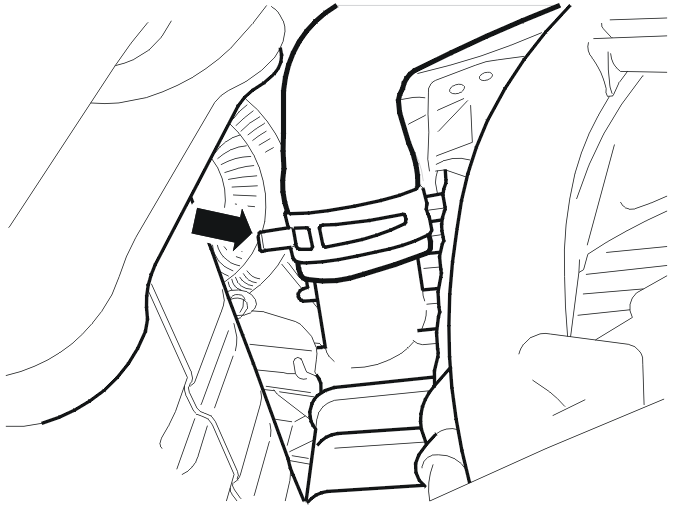

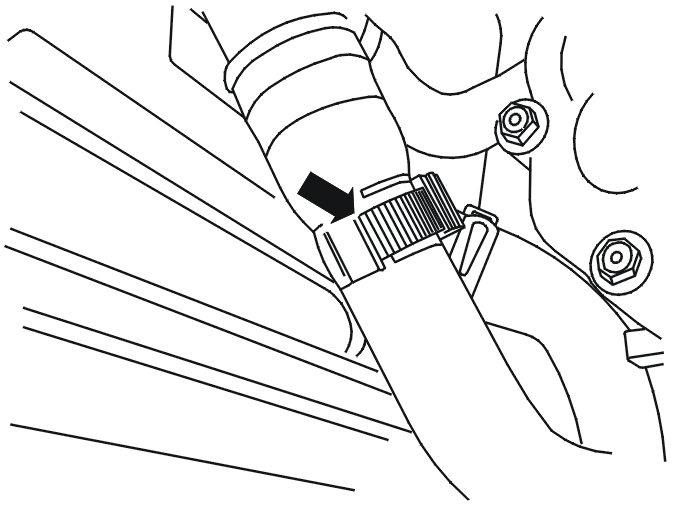

Снятие шлангов радиатора

Снимите:

• зажим для шланга радиатора
• шланг радиатора на левой стороне.

Снимите:

• зажим для шланга радиатора
• шланг радиатора на правой стороне.

Снимите шланг с крепления на радиаторе.

Примечание: Применимо ко всем автомобилям.

Снятие агрегата кондиционирования воздуха

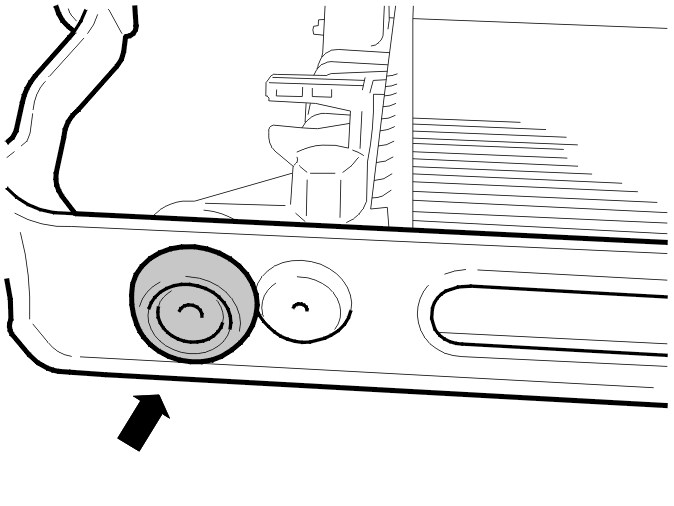

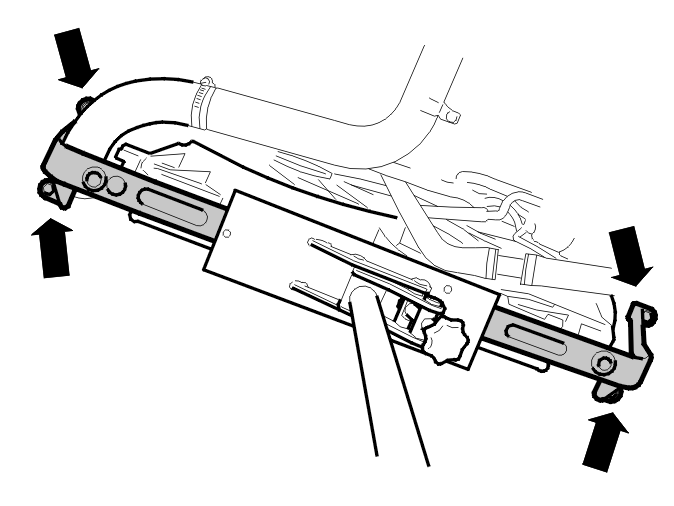

Расположите домкрат для коробки передач под узлом радиатора. Выверните 4 винта.Немного опустите узел радиатора.Снимите шланг расширительного бачка с радиатора.Полностью опустите узел радиатора.

Осторожно: Удерживайте узел радиатора, с тем чтобы он не упал во время опускания.

Убедитесь, что никакие жгуты проводов и никакие шланги не зажимаются при опускании узла радиатора.

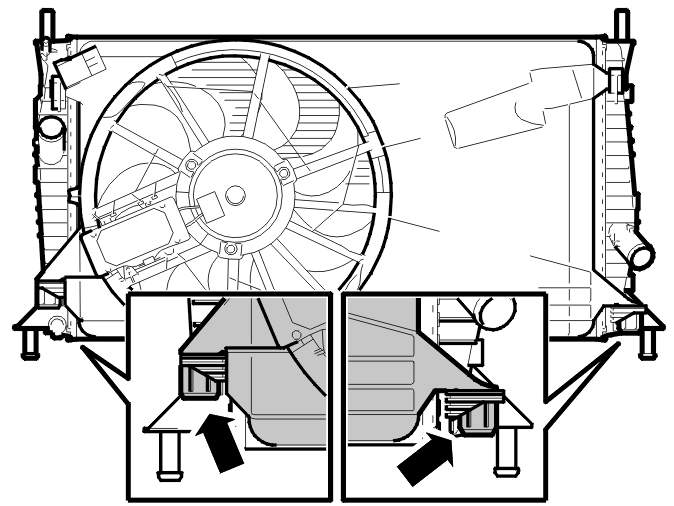

Снятие вентилятора системы охлаждения двигателя

Вдавите оба стопорных зажима и поднимите вентилятор прямо вверх.

Снимите:

• раму с радиатора
• резиновые крепления с обеих сторон радиатора.

Установка радиатора

Установите:

• резиновые крепления с обеих сторон радиатора
• раму на радиаторе.

Установка вентилятора охлаждения двигателя

Вдавите кожух вентилятора на свое место в точках крепления.

Примечание: Убедитесь, что 2 стопорных зажима закрепляют кожух вентилятора.

Установка блока охлаждения

Расположите домкрат для коробки передач под узлом радиатора.Поднимите узел радиатора наполовину.Установите шланг расширительного бачка на радиаторе.Полностью поднимите узел радиатора.

Примечание: Убедитесь, что установочные штифты в верхнем крае фиксируются в резиновых втулках.

Примечание: Удерживайте блок охлаждения, чтобы он не упал. Убедитесь, что никакие жгуты проводов и никакие шланги не зажимаются при поднимании узла радиатора.

Установите 4 винта M8 кронштейнов крепления.Уберите домкрат для коробки передач.

Установка шлангов радиатора

Присоедините верхний и нижний шланги радиатора.Снимите фиксирующие плоскогубцы со шлангов радиатора.

Установка охладителя нагнетаемого воздуха

Примечание: Применимо только к автомобилям с турбонаддувом.

Установите охладитель нагнетаемого воздуха вместе с нижним воздухоотражателем. См.: Laddluftkylare охладитель нагнетаемого воздуха Laddluftkylare.Снимите ленточные хомуты, удерживающие конденсатор.

Установка винтов нижнего воздухоотражателя

Установите 2 винта M5.

Установка верхнего воздухоотражателя

Установите:

• воздухоотражатель
• пластмассовые гайки, 2 шт.

Установка трубы подачи нагнетаемого воздуха от впускного коллектора

Установите:

• трубу впускного коллектора
• зажим

Подсоедините разъем вентилятора охлаждения двигателя.

Установите расширительный бачок в креплениях.

Применимо только к автомобилям с автоматической КПП.Установите охладитель трансмиссионного масла на кожухе вентилятора.

Установите:

• оба звуковых сигнала. См.: Звуковой сигнал Звуковой сигнал Звуковой сигнал
• брызговик под двигателем (если применимо).

Для всех автомобилей:Заполните систему охлаждения. Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Только для автомобилей с автоматической коробкой передач:Проверьте уровень трансмиссионного масла. Долейте, если необходимо.
