Компрессор, замена (B5254T2, B5254T9, B6294T)

Важная информация

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Хладагент, правила техники безопасности.

Примечание: Сначала прочитайте инструкции касательно медленной и быстрой утечек. См. Масло, система кондиционирования, заполнение.

Примечание: При замене компрессора, всегда заменяйте уплотнительные кольца в трубах и быстросъемных разъемах.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Подготовительные работы

Отсоедините отрицательный провод аккумулятора. См.: Заметьте при отсоединении / подсоединении провода аккумулятора.

Слейте хладагент из системы. См. Хладагент, слив.

Снятие компрессора

Снимите с компрессора ремень привода вспомогательных агрегатов. См.:

• Модельные годы 03-04:Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена (B5xx4xx) или: Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена (B6xx4xx)
• Модельные годы 05-:Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена (B5xx4Tx) или: Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена (B5xx4Sx) или: Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена (B6xx4xx).

Отметьте трассу ремня.

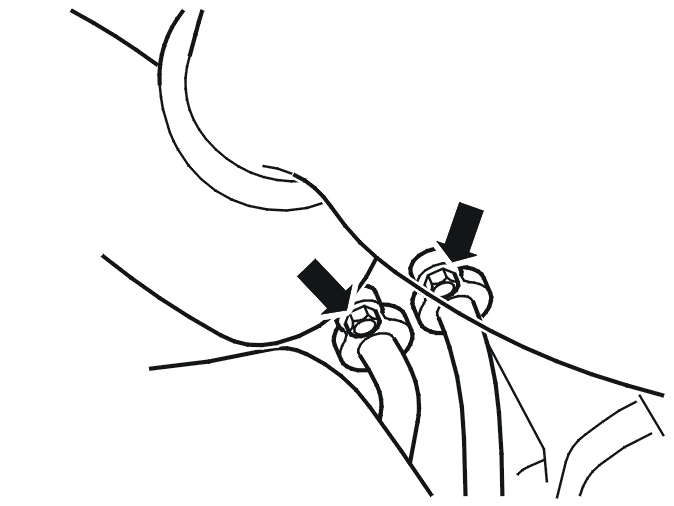

Выверните винты шлангов низкого и высокого давления на компрессор.

Примечание: Расположите передние подъемные рычаги таким образом, чтобы они не мешали опорным плитам подрамника.

Поднимите автомобиль.

Снимите:

• защитную крышку под двигателем
• 2 винта переднего брызговика. Вдавите крышку, отжав фиксаторы у переднего края. Оттяните крышку назад.

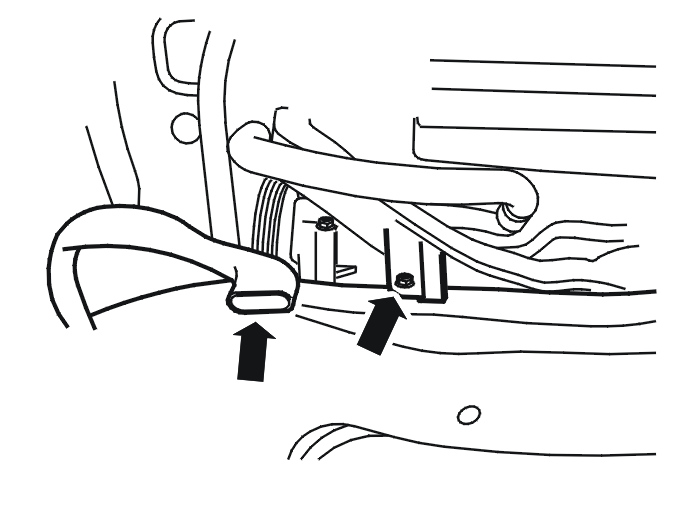

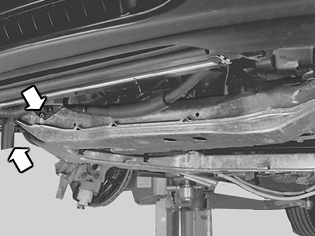

Выверните винты кабельного канала. Снимите кабельный канал с подрамника.Отсоедините от подрамника воздуховод на коробку модулей управления.

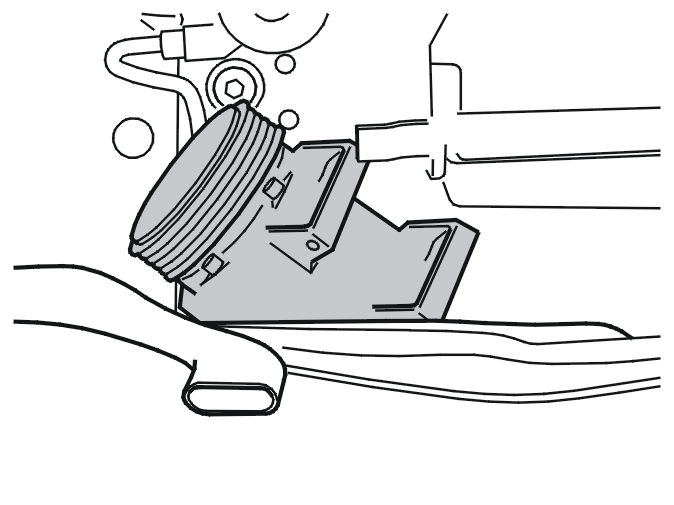

Отверните шланги низкого и высокого давления от компрессора и отведите их в сторону.Отсоедините разъем от электромагнитной муфты компрессора.Выверните из компрессора 4 винта.Сдвиньте в сторону кабельный канал. Извлеките компрессор, расположенный между подрамником и кузовом.

Установка компрессора

Долейте компрессорного масла, если нужно. См.: Масло, система кондиционирования, заполнение.Сдвиньте в сторону кабельный канал. Установите компрессор между подрамником и кузовом.Поставьте и затяните крепежные винты.

Установите:

• кабельный канал на подрамник. Затяните.
• воздуховод на коробку модулей управления на подрамнике.

Установите:

• защитную крышку под двигателем
• передний брызговик.

Опустите автомобиль.

Примечание: Моменты затяжки см. в Момент затяжки.

Примечание: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Установите:

• шланги низкого и высокого давления. В некоторых моделях легче поставить и затянуть винты сверху.
• электромагнитную муфту компрессора.

Наденьте ремень привода вспомогательных агрегатов. См.:

• Модельные годы 03-04:Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена (B5xx4xx) или: Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена (B6xx4xx)
• Модельные годы 05-:Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена (B5xx4Tx) или: Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена (B5xx4Sx) или: Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена (B6xx4xx).

Завершение

Подсоедините отрицательный провод аккумуляторной батареи согласно: Заметьте при отсоединении / подсоединении провода аккумулятора.

Со стороны вакуумного насоса. См.: Вакуумная откачка.

Заправьте систему хладагентом. См.: Хладагент, заполнение.

Проверьте герметичность системы. См.:Поиск утечек, флюоресцентный реагент для поиска неисправности / у льтрафиолетовая лампа или: Поиск утечек, электронный течеискатель.
