Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2005–2009 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5244T5 | 2005–2009 |
| S60 (-09) | B5254T2 | 2005–2009 |
| S80 (-06) | B5204T5 | 2005, 2006 |
| S80 (-06) | B5244T4 | 2005, 2006 |
| S80 (-06) | B5254T2 | 2005, 2006 |
| V70 (00-08) | B5204T5 | 2005–2007 |
| V70 (00-08) | B5244T4 | 2005 |
| V70 (00-08) | B5244T5 | 2005–2007 |
| V70 (00-08) | B5254T2 | 2005–2008 |
| V70 XC (01-) / XC70 (-07) | B5244T4 | 2005, 2006 |
| V70 XC (01-) / XC70 (-07) | B5254T2 | 2005–2007 |
| XC90 | B5254T2 | 2005–2012 |
| XC90 | B5254T9 | 2013–2015 |
Специальные инструменты
- 🔧 NYCKEL (BORTAGNING/DITSÄTTNING STYRENHET)
- 🔧 NYCKEL
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие модуля управления двигателя (ЕСМ)
Зажигание выкл. Подождите 2 минут.
Осторожно: Не прикасайтесь пальцами к штырьковым выводам модуля управления двигателя (ECM). Статическое электричество может повредить компоненты в модуле управления.

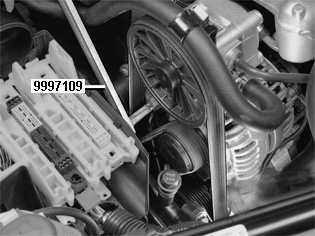

Снимите крышку над блоком модулей управления. Отложите крышку в сторону.Вставьте инструмент: 🔧 NYCKEL (BORTAGNING/DITSÄTTNING STYRENHET) вокруг модуля управления. Переместите верхнюю часть инструмента назад до упора. Потяните инструмент вверх. Осторожно потяните модуль управления вверх.В автомобилях с автоматической коробкой передач повторите указанные выше операции.Снимите окантовку вокруг блока модулей управления.
Снятие ремня привода вспомогательных агрегатов
Примечание: Запишите, как проложен ремень.
Снимите ремень привода вспомогательных агрегатов. Используйте: 🔧 NYCKEL.
Замена натяжного устройства ремня
Снимите:
- оба винта крепления с кронштейна ремня привода вспомогательных агрегатов для натяжного устройства ремня
- натяжное устройство ремня.
Установите:
- новое натяжное устройство ремня
- винты натяжного устройства ремня. Затяните.
Установка
Примечание: Моменты затяжки см. в Момент затяжки.
Установка ремня привода вспомогательных агрегатов
Примечание: Убедитесь, что ремень привода вспомогательных агрегатов правильно расположен на всех шкивах.
Установите ремень привода вспомогательных агрегатов. Используйте: 🔧 NYCKEL.
Установка модуля управления двигателя (ЕСМ)
Осторожно: Убедитесь, что ни штырьки, ни гнезда в разъеме не повреждены.
Установите окантовку блока модулей управления.Осторожно вдавите модуль управления двигателя (ECM) в канавки внутри блока модулей управления. Надавите вниз до упора.Установите инструмент: 🔧 NYCKEL (BORTAGNING/DITSÄTTNING STYRENHET) вокруг модуля управления.Переместите верхнюю часть инструмента вперед до упора. Потяните инструмент вверх.Вдавите крышку на место на модуле управления. Убедитесь, что воздуховоды установлены правильно.
Завершение
Заведите двигатель и проверьте работу.
