Компрессор, замена (1992, 1993)

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.Меры предосторожности при работах с хладагентом.

Примечание: Пожалуйста, помните!При замене компрессора, всегда заменяйте уплотнительные кольца в трубах и быстросъемных соединителях.

Подготовка

• Отсоедините отрицательный провод аккумулятора
• Слейте хладагент из системы (см. главу Слив/вторичное использование хладагента)Слив хладагента из системы регулировки микроклимата

Снятие

Снимите шланг подачи свежего воздуха (M3):

• Снимите соединительный наконечник на шланге, идущему к кожуху вентилятора.

Снимите шланги подачи свежего воздуха (M4) с блока модулей управления:

• Поднимите разъем передачи данных с блока модулей управления
• Снимите шланги подачи свежего воздуха с блока модулей управления
• Снимите соединительный наконечник для впускного шланга на кожухе вентилятора (2 зажима).

Снимите кожух вентилятора (M5):

• Отсоедините реле и кабель от кожуха вентилятора (2 ленточных хомута)
• Снимите кожух вентилятора (4 винта). Снимите основание реле и прокладки
• Отсоедините двухштырьковый разъем от реле вентилятора обдува и одноштырьковый разъем от электродвигателя вентилятора
• Снимите кожух вентилятора.

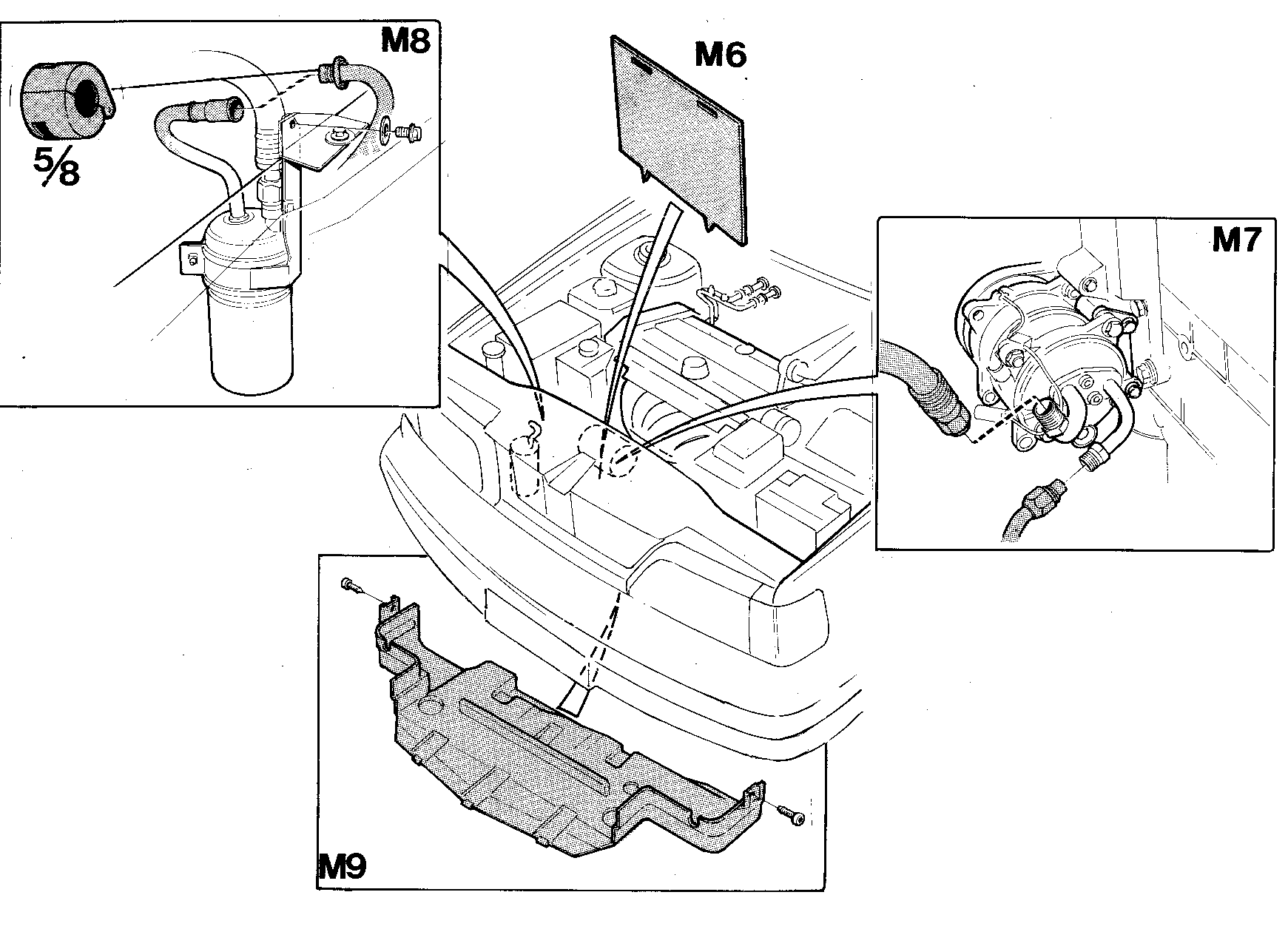

• Накройте радиатор защитной пластиной🔧 KYLARSKYDD
• Отсоедините муфты трубопровода на компрессоре
• Отсоедините быстросъемный соединитель на расширительном бачке/осушителе (M8)

• Примечание: > Используйте съемник для быстросъемного соединителя🔧 NYCKEL 5/8" (FJÄDERLÅSKOPPLING A/C RÖR) P800.

• Снимите крышку c правой фары
• Выверните винт из кронштейна для расширительного бачка / осушителя
• Снимите воздухоотражатель (2 Torx T30).

Снимите расширительный бачок/осушитель и кронштейн:

• Поднимите расширительный бачок/осушитель вверх в месте, где кронштейн прицеплен на лонжероне.

• Снимите приводной ремень. Используйте торцевой гаечный ключ на 3/8".

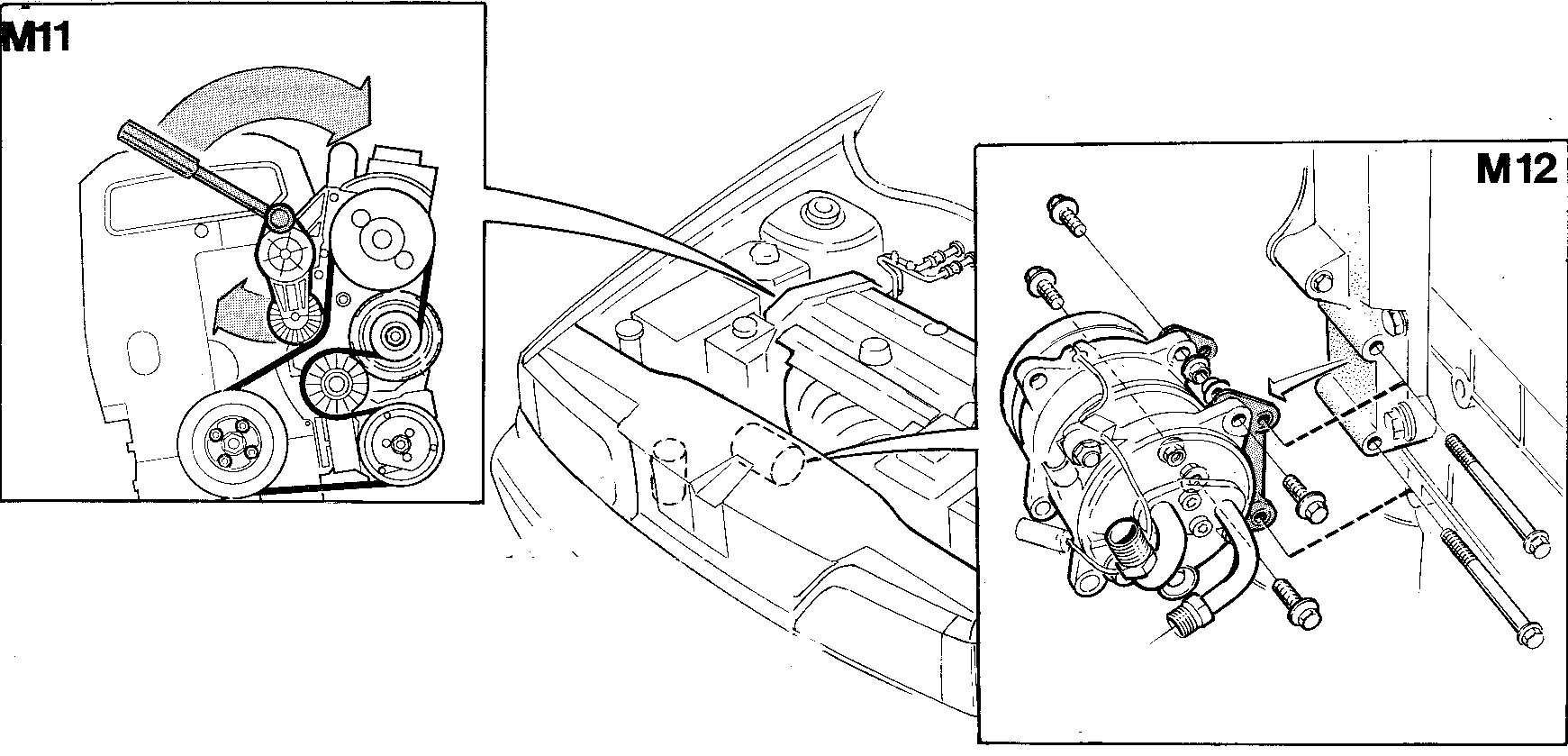

Снимите компрессор (M12):

• Отсоедините разъем компрессора и датчик температуры
• Ослабьте два винта кронштейнов компрессора
• Выньте компрессор
• Переставьте кронштейны и муфту трубопровода (фланец) на новый компрессор. Затяните кронштейны. Затяните до40 Н·м. Затяните муфту трубопровода. Затяните до24 Н·м.

• Примечание: > Установите новые уплотнительные кольца между муфтой трубопровода и концевым элементом компрессора. Смажьте уплотнительные кольца компрессорным маслом.

• Проверьте уровень масла в новом компрессоре
• См.Масло, система кондиционирования, заполнение
• Долейте, если необходимо.

При замене расширительного бачка / осушителя:

• Снимите расширительный бачок/осушитель с кронштейна
• Переставьте шланг на новый расширительный бачок/осушитель. Затяните до 30 Н·м

• Примечание: > Отметьте положение шланга относительно расширительного бачка/осушителя.

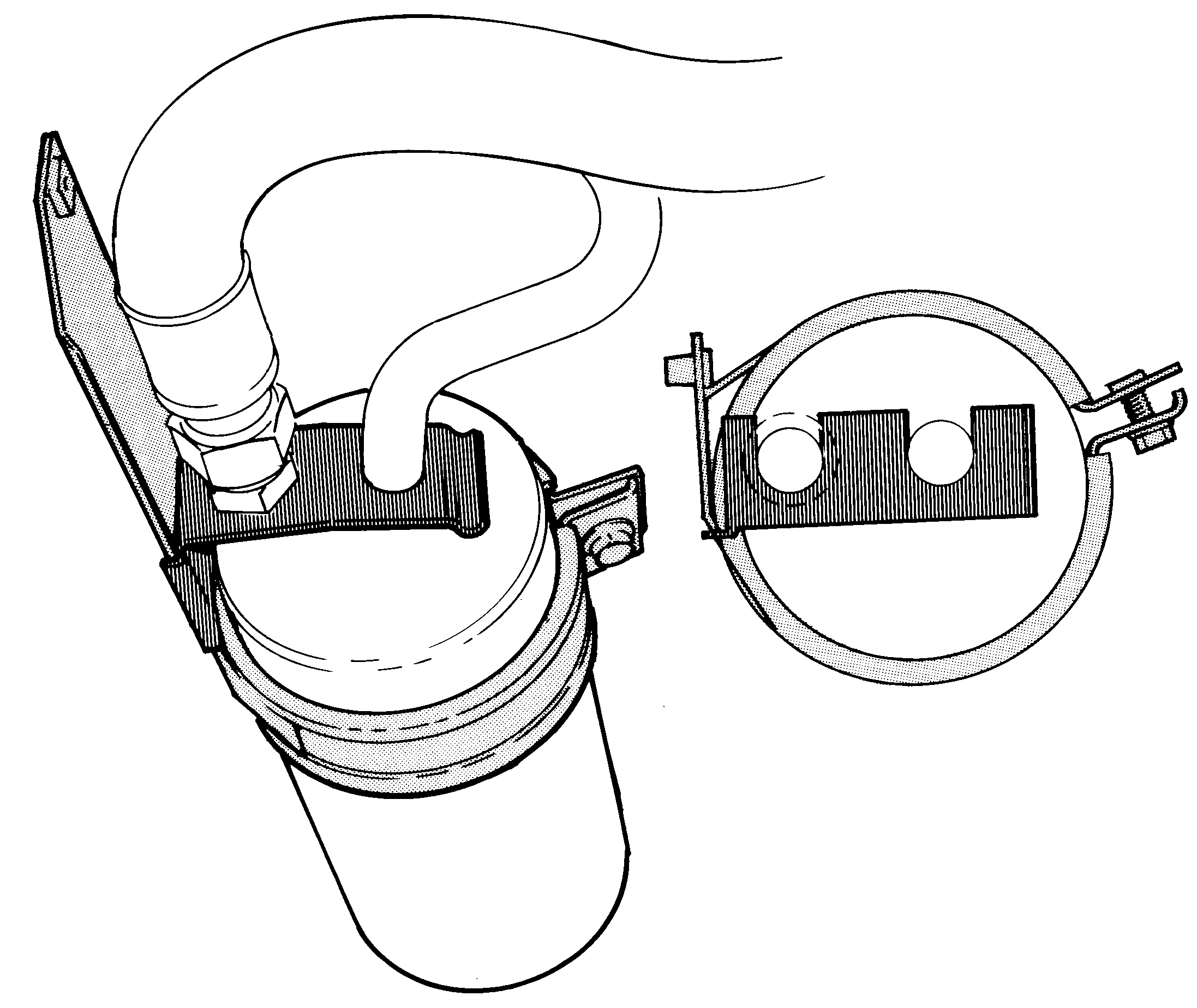

• Переставьте кронштейн

• Примечание: > Используйте регулировочный инструмент🔧 MALL (KLAMMA-ACKUMULATOR/TORKARE) P800, чтобы добиться правильного положения.

Установка

Установите:

• Компрессор системы кондиционирования
• Разъем компрессора и датчик температуры
• Приводной ремень
• Расширительный бачок/осушитель. На быстросъемном соединителе устанавливайте новые уплотнительные кольца, смазанные компрессорным маслом

• Примечание: > Для быстросъемных соединителей используйте новые уплотнительные кольца, смазанные компрессорным маслом.

• Муфты трубопровода компрессора. Моменты затяжки для муфты трубопровода: к компрессору. Затяните до 60 Н·м. От компрессора. Затяните до 45 Н·м

• Примечание: > Используйте здесь также новые уплотнительные кольца.

• Заполните систему хладагентом. Проверьте на наличие утечек. См.Слив хладагента из системы регулировки микроклимата.

• Снимите защитную пластину🔧 KYLARSKYDD.

Установите:

• Воздухоотражатель
• Кожух вентилятора
• Реле и кабель в кожухе вентилятора
• Шланги заборника свежего воздуха для блока модулей управления и наконечник
• Разъем передачи данных на блоке модулей управления
• Шланг подачи свежего воздуха и наконечник
• Отрицательный провод аккумулятора.
