Компрессор АС (D82PHEV, D87PHEV)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

Слейте хладагент Хладагент, слив

См. информацию о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов

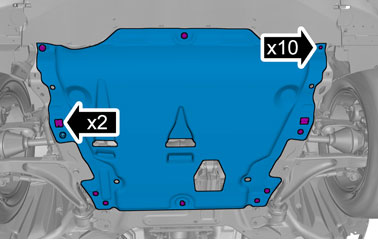

Выверните винты.Снимите зажимы.

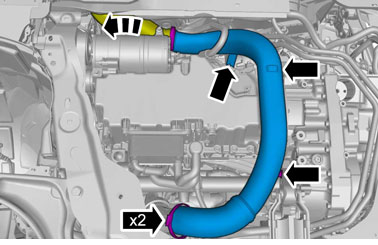

Освободите зажимы шланга.Выверните винты.

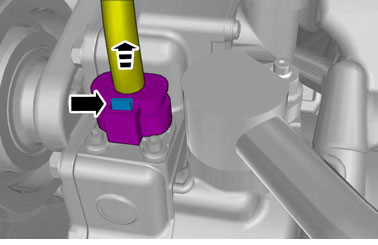

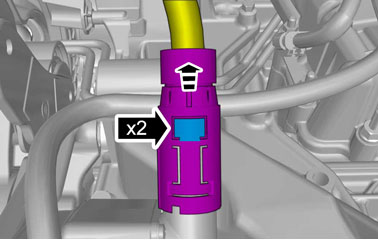

Отсоедините контактный разъем.

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

Отсоедините контактный разъем.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

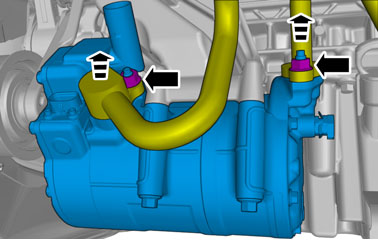

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

Выверните винты.🔩 Момент затяжки: 24 Н·м

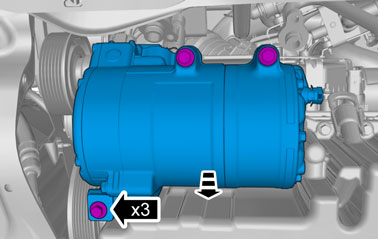

Выверните винты.Удалите отмеченные детали.

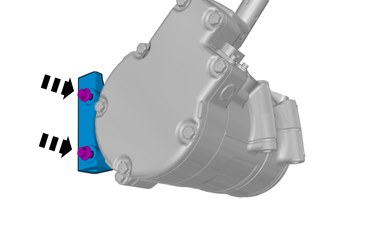

Установите на место снятую деталь.

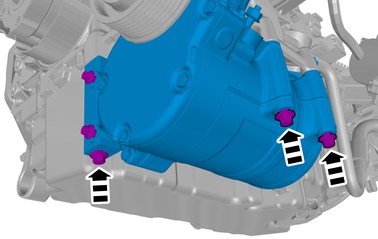

Примечание: На этом этапе затяните винты только рукой.

Примечание: На этом этапе затяните винты только рукой.

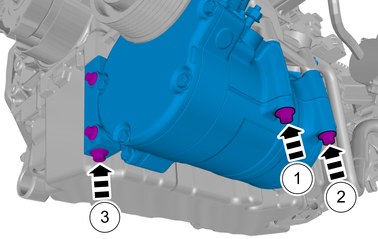

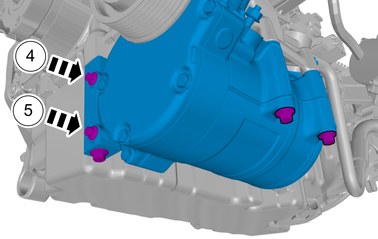

Цифра в кружочке указывает порядок выполнения различных моментов в иллюстрации.🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 10 Н·м🔧 Круглый ключ с пазами

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Выполните работы по откачке вакуума Вакуумная откачка

См. информацию об охлаждающих средах Köldmedium

Выполните: хладагент, заполнение Хладагент, заполнение

Выполните поиск утечки (вещество для обнаружения утечек)Поиск утечки, средство для выявления

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом

Примечание: Этот момент необходимо выполнять для установки нового компонента.

Закажите и загрузите программное обеспечение согласно:31376882
