Испаритель, замена (B5254T2, B5254T9, B6294T)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация
в иллюстрациях всегда правильная.

Снятие испарителя

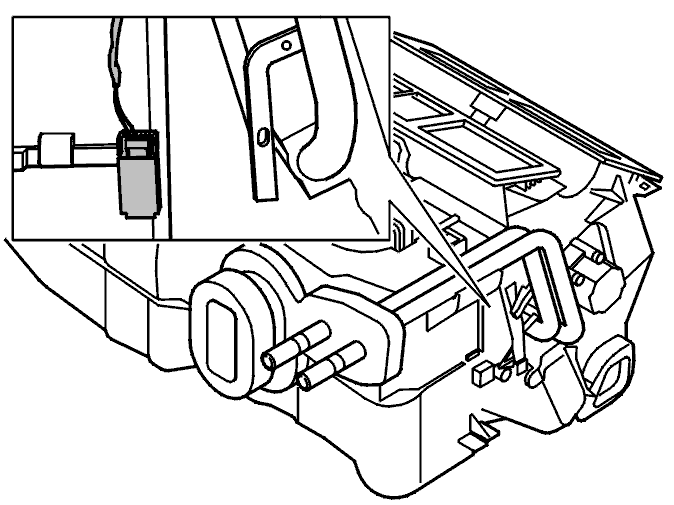

• внутренние и наружные уплотнения резиновых втулок труб.

• стопорный зажим и трубы с теплообменника.

• датчик.

• 4 винта воздушного фильтра и крышку.

• 3 винта центрального электрического блока.

Отогните центральный электрический блок. Снимите уплотнение

Снимите:

• крышку электродвигателя вентилятора обдува. Крышка закреплена одним винтом
• электродвигатель вентилятора обдува, закрепленный четырьмя винтами.

• винт кронштейна электродвигателя рециркуляции.

Разблокируйте защелки отделений верхней и нижней секций, используя отвертку и трубный ключ, как показано на иллюстрации. Начните с одного конца.

Приподнимите нижнюю секцию.Выньте испаритель.

Снимите:

• расширительный клапан, закрепленный двумя винтами
• блок расширительного клапана
• уплотнение.

Снимите:

• приборную панель. См. Приборная панель, замена
• блок управления микроклиматом. См. Блок управления микроклиматом, замена.

Установка испарителя

Примечание: Используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Установите:

• уплотнительные кольца на трубопроводе испарителя
• расширительный клапан.

Расположите испаритель в верхнем корпусе вентилятора.Убедитесь, что уплотнение сидит в правильной канавке на расширительном клапане.Установите нижний корпус вентилятора и нажмите так, чтобы крепежные выступы были заподлицо с верхней половиной.Убедитесь, что крепежные выступы расположены правильно.Убедитесь, что уплотнение сидит в правильной канавке на расширительном клапане.Вдавите верхний корпус вентилятора в нижний.Убедитесь, что верхний корпус вентилятора закреплен в нижнем корпусе.

Установите:

• новые стопорные зажимы вокруг корпуса вентилятора так, чтобы корпус был герметизирован
• уплотнение центрального электрического блока
• центральный электрический блок. Привинтите его на место
• воздухоочиститель и крышка
• новые внутренние и наружные уплотнения резиновых втулок труб вокруг трубы теплообменника-хладагента
• блок управления микроклиматом. См. Блок управления микроклиматом, замена
• приборную панель в автомобиле. См. Приборная панель, замена.
