Блок управления микроклиматом, замена (2003, 2004)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Примечание: Прежде чем заменять модуль управления, считайте данные с модуля управления. Это производится через связь VIDA. После замены модуля управления, в новый модуль управления должны быть запрограммированы соответствующие параметры.

Прочитайте меры предосторожности при обращении с хладагентом. См.Хладагент, правила техники безопасности.Прочитайте инструкции, касающиеся медленных и быстрых утечек. См.Масло, система кондиционирования, заполнение.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Слейте хладагент из системы кондиционирования. См.Хладагент, слив.Снимите провод аккумулятора. См.Заметьте при отсоединении/подсоединении провода аккумулятора.

Операции в моторном отсеке

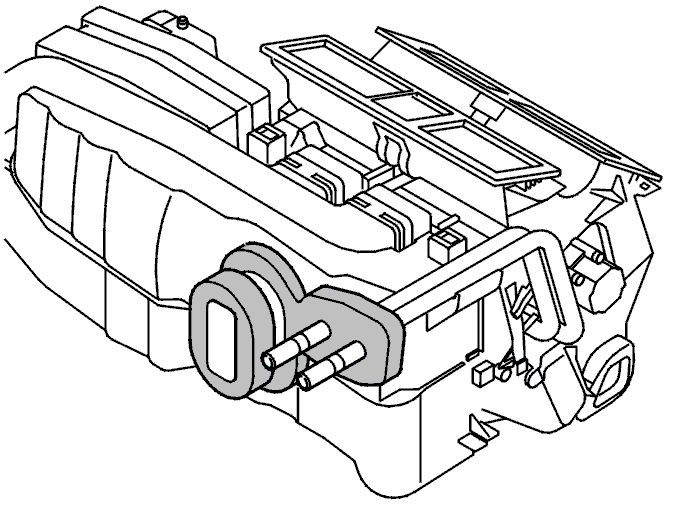

Зажмите шланги обогрева. Используйте фиксирующие плоскогубцы🔧 SLANGTÅNG.Отсоедините шланги обогрева от теплообменника, вдавив муфту шланга и отвернув ее в сторону. Затем вытяните шланг.Закупорьте трубы к теплообменнику.

Снимите:

• крышку и резиновое уплотнение ввода
• рычаг стеклоочистителя ветрового стекла. См.Механизм стеклоочистителя, ветровое стекло, замена

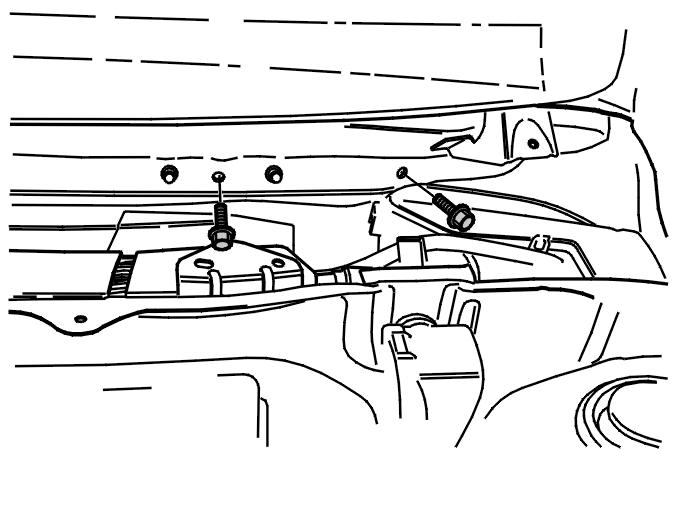

• 2 винта.

Снимите:

• тепловой экран на теплоизоляционной перегородке над расширительным клапаном
• запорную планку труб хладагента
• трубы хладагента с расширительного клапана.

Работа в салоне

Снимите приборную панель и центральную консоль. См.Приборная панель, замена.Предохраняйте пол и пороги.

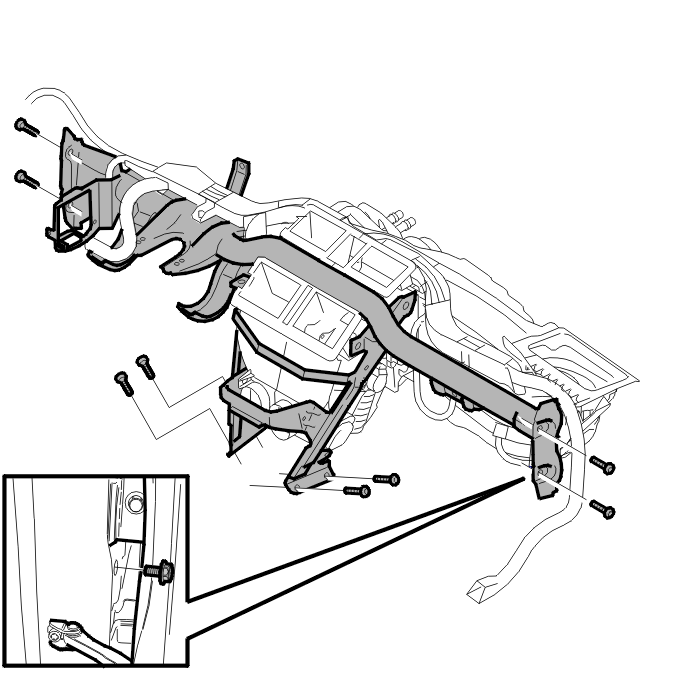

Снимите:

• 4 винта слева и справа от стойки А
• 2 винта между дверью и стойкой A. Затяните винты немного, так чтобы они выступали из элемента конструкции
• 4 винта слева и справа от центральной консоли.

Отсоедините рулевую колонку / вал рулевого колеса, но оставьте висеть на месте. См.Рулевая колонка, замена.

• воздуховоды от узла обогревателя к полу
• дренажные каналы пола на левой и правой сторонах.

Потяните элемент конструкции и блок управления микроклиматом слегка назад.

Снимите:

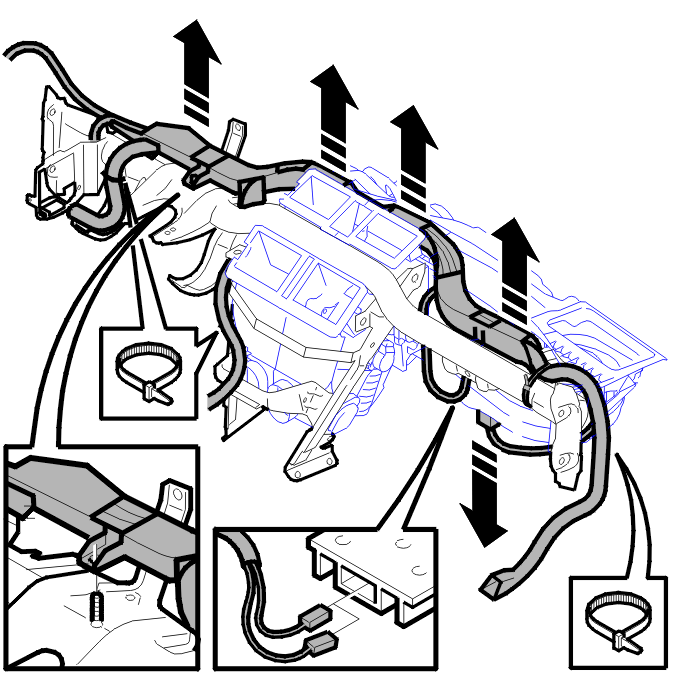

• ленточные хомуты жгута проводов на стороне водителя
• кабельный канал над блоком управления микроклиматом на обеих сторонах.

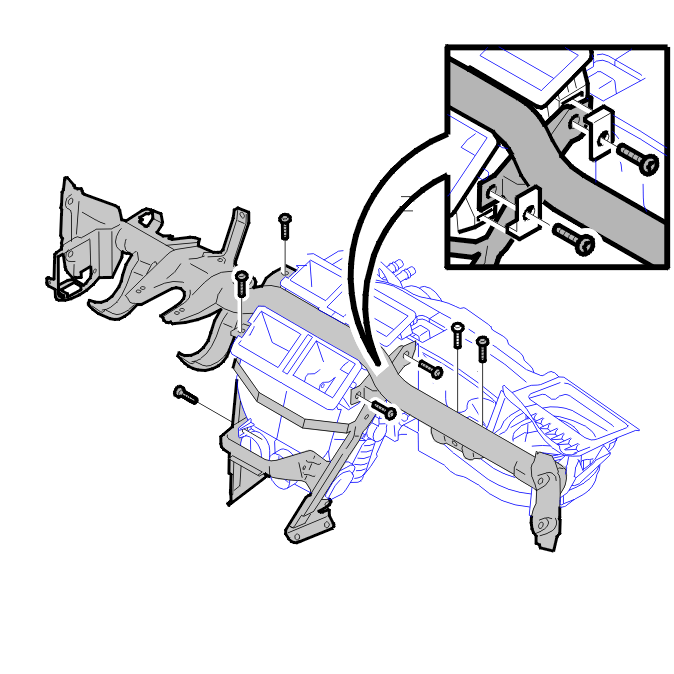

• 2 винта с элемента конструкции / блока управления микроклиматом на стороне пассажира
• 4 винта, крепящие блок управления микроклиматом на элементе конструкции на левой и правой сторонах
• выключатель электродвигателя вентилятора обдува.

• кабельный канал за / над креплением элемента конструкции на стороне пассажира
• кабельный канал над / за креплением элемента конструкции
• T-образный элемент конструкции с блока управления микроклиматом.

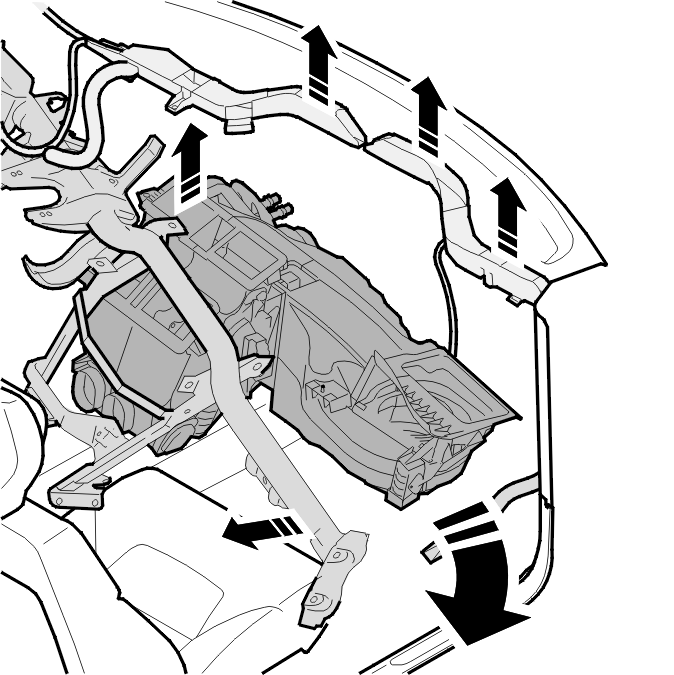

Удерживайте элемент конструкции и кабельный канал на стороне пассажира. Снимите блок управления микроклиматом со стороны пассажира.

Примечание: Для выполнения этой работы требуется два человека.

Проверьте и замените уплотнения пола, если необходимо.Установите переднее уплотнение трубы хладагента.Проверьте и замените уплотнительные кольца.

Работа в салоне

Установите:

• блок управления микроклиматом в автомобиле
• элемент конструкции на блоке управления микроклиматом.

Примечание: Для выполнения этой работы требуется два человека.

Установите:

• винты и кронштейн на элементе конструкции / блоке управления микроклиматом
• кабельный канал и закрепите его.

Расположите проводку магнитолы и блока управления микроклиматом в кабельном канале.Установите кабель датчика на приборную панель и кабель выключателя освещения.Поместите элемент конструкции блока управления микроклиматом вплотную к теплоизоляционной перегородке. Проверьте положение по отношению к отверстиям для труб охлаждающей жидкости и теплообменника.Установите элемент конструкции / блок управления микроклиматом на место, придавив его на стойке А к теплоизоляционной перегородке.Закрепите элемент конструкции / блок управления микроклиматом на стойке А при помощи винтов, не затягивая их.Закрепите элемент конструкции / блок управления микроклиматом и консоль при помощи винтов, не затягивая их.Установите элемент конструкции на стойке А.Затяните винты на центральной консоли.

Установите:

• воздуховоды
• желоб
• кабельные каналы и ленточные хомуты
• разъем электродвигателя вентилятора обдува
• 2 винта элемента конструкции / блока управления микроклиматом на стороне пассажира
• рулевую колонку. См.Рулевая колонка, замена
• приборную панель и центральную консоль. См.Приборная панель, замена.

Операции в моторном отсеке

Установите:

• запорную планку труб хладагента
• трубы хладагента на расширительном клапане
• тепловой экран над расширительным клапаном
• крышку и резиновое уплотнение ввода для шлангов обогрева
• шланги обогрева, которые издадут щелчок при подсоединении
• 2 винта элемента конструкции на приборной панели
• рычаг стеклоочистителя ветрового стекла. См.Механизм стеклоочистителя, ветровое стекло, замена

Завершение

Установите провод аккумулятора. См.Заметьте при отсоединении/подсоединении провода аккумулятора.Создайте разрежение в системе кондиционирования вакуумным насосом. См.Вакуумная откачка.Заполните систему кондиционирования хладагентом. См.Хладагент, заполнение.Проверьте систему кондиционирования на наличие утечки. См.Поиск утечек, флюоресцентный реагент для поиска неисправности / у льтрафиолетовая лампа или Поиск утечек, электронный течеискатель.
