Рулевая колонка, замена (2003, 2004)

Снятие компонентов

Осторожно: Автомобили, оснащенные системой управления динамической устойчивостью и регулирования тягового усилия (DSTC): Работая над рулевым управлением или регулировкой колес, адаптацию углового положения рулевого колеса необходимо устанавливать на ноль с помощью диагностического прибора. Произведите пробную поездку согласно Формуляр дорожного испытания (модуль управления тормозами / DSTC (Система динамической устойчивости и контроля пробуксовки колес)), описание.

Снимите:

• отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение
• звукоизоляционную панель. См.: Звукоизоляционная панель, замена.

Снятие рулевого колеса

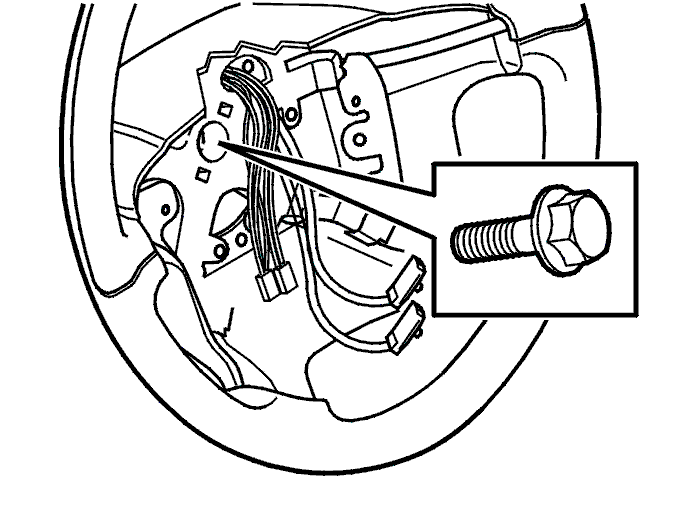

Снимите пневмоподушку водителя (SRS). См. Надувная подушка безопасности на стороне водителя (дополнительная система удерживания (SRS)), замена Выверните стопорный винт из “установочного отверстия” в рулевом колесе. Установите винт в контактную катушку.

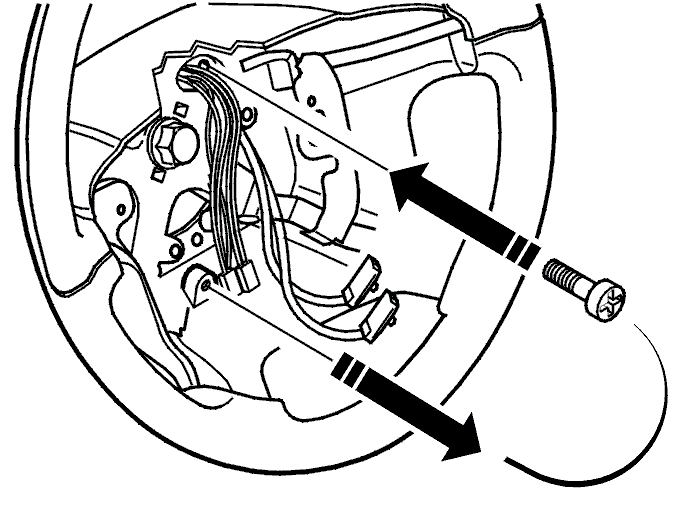

Выверните винт рулевого колеса. Убедитесь, что передние колеса и рулевое колесо находятся в положении прямо вперед. Снимите рулевое колесо.

Примечание: Следите за тем, чтобы разъемы не цеплялись за рулевое колесо во время снятия.

Снятие крышек рулевой колонки

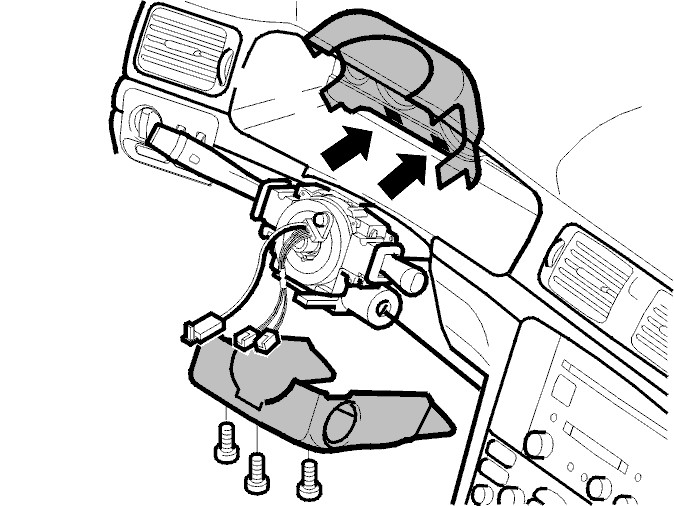

Выверните 3 винта.Вытяните рулевое колесо как можно дальше.Снимите зажимное крепление между крышками.Снимите нижнюю крышку рулевой колонки.Снимите уплотнение зажимного крепления на приборной панели.Снимите верхнюю крышку рулевой колонки.

Снятие узла переключателя передач и модуля рулевого колеса

Снимите узел переключателя передач. См.: ru-RU0900c8af801482c3#KC01153793.

Снятие модуля замка рулевого колеса

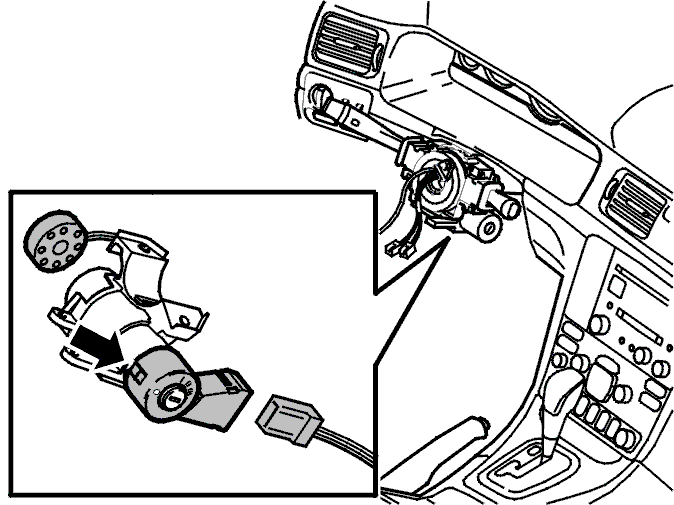

Отсоедините разъемы.Вдавите защелку и снимите узел замка рулевого колеса.

Снятие кабеля устройства взаимоблокировки выключателя зажигания (только с автоматической коробкой передач)

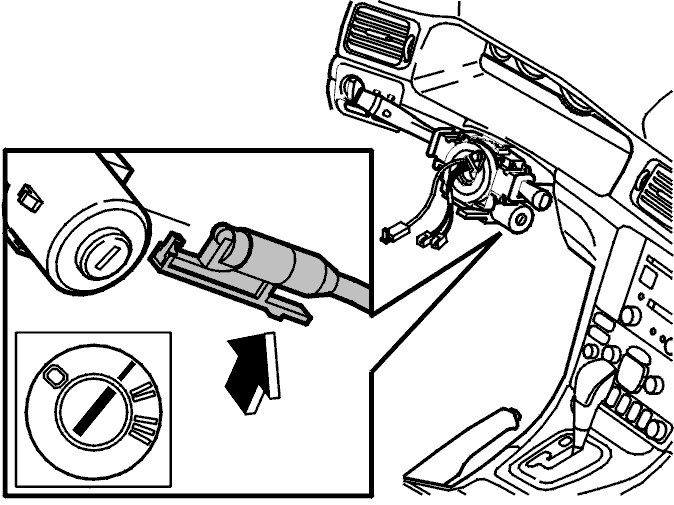

Снимите трос устройства взаимоблокировки выключателя зажигания.Поверните ключ зажигания в положение I.Прижмите вверх накладку замка и вытяните трос.

Снятие жгута проводов

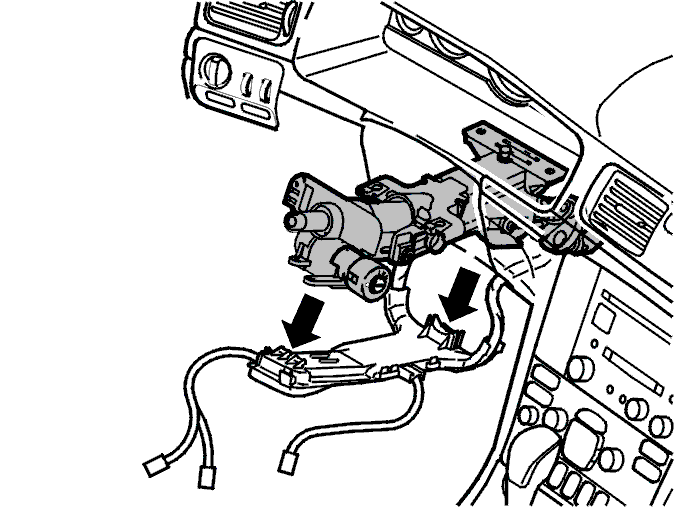

Снимите кронштейн кабеля вместе со жгутом проводов с рулевой колонки. Просуньте жгут проводов и кронштейн через отверстие в приборной панели. Положите на пол.

Снятие шарнира нижнего вала рулевого колеса

Отогните в сторону ковровое покрытие пола.Отогните вверх наружную секцию кожуха вала рулевого колеса.Снимите стопорный зажим на кожухе.Потяните кожух вверх.

Снимите:

• винт, крепящий крепление вала рулевого колеса в шарнире
• шарнир с вала рулевого колеса.

Снятие рулевой колонки

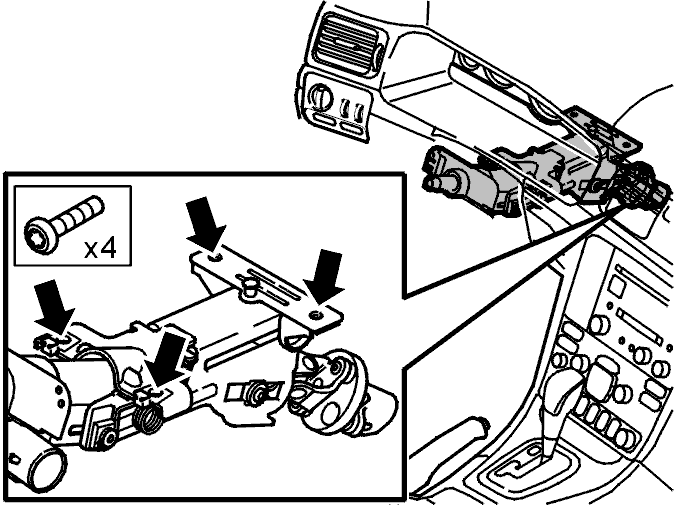

Снимите 4 винта, удерживающие рулевую колонку на месте.Потяните рулевую колонку назад от трех направляющих.Снимите рулевую колонку.

Перестановка компонентов

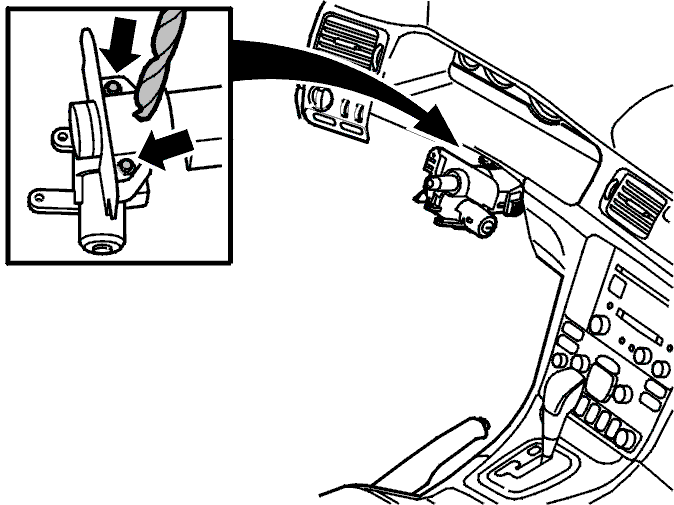

Высверлите защитные винты держащие замок рулевого колеса.Переставьте замок рулевого колеса.Вставьте ключ зажигания в замок рулевого колеса.Убедитесь что ключ находится в положении I и стопорная скоба на замке рулевого колеса находится внизу.Установите замок рулевого колеса к колпачку на рулевой колонке.Установите новые защитные винты.Затягивайте защитные винты до тех пор, пока головки винтов не сломаются.

Установка рулевой колонки

Примечание: Смажьте поверхности трения вала рулевого колеса и подшипник рулевой колонки. Используйте низкотемпературную смазку номер 1161417–9 (30 грамм).

Смазка важна для предотвращения шума в рулевой колонке.

Примечание: Убедитесь, что задние направляющие сиденья не повреждены.

Зацепите рулевую колонку на три направляющие.Установите винты. Затяните до 25 Нм. Сначала затяните задний винт.

Установка шарнира нижнего вала рулевого колеса

Установите вал рулевого колеса на шарнир нижнего вала рулевого колеса.

Установите:

• новый винт. Затяните до 25 Nm.
• кожух вала рулевого колеса и стопорное кольцо.

Отогните назад ковровое покрытие.

Установка жгута проводов

Потяните вверх вверх жгут проводов и кронштейн. Установите на рулевую колонку.

Установка кабеля устройства взаимоблокировки выключателя зажигания (только с автоматической коробкой передач).

Установите рычаг переключателя передач в положение P.Поверните ключ зажигания в положение I.Запрессуйте кабель на ключ зажигания и убедитесь в правильной установке кабеля.Выньте ключ зажигания и убедитесь, что рычаг переключателя передач заблокирован в положении P.

Установка модуля замка рулевого колеса

Выньте ключ зажигания.Установите модуль замка рулевого колеса.Подсоедините разъем.

Установка узла переключателя передач и модуля рулевого колеса

Установите узел переключателя передач. См. ru-RU0900c8af801482c3#KC01153793.

Установка крышек рулевой колонки

Установите:

• нижнюю крышку рулевой колонки. Закрепите уплотнения выключателей
• 3 винта.

Вдавите уплотнение внутрь в направлении к приборной панели в верхнюю крышку рулевой колонки.Вдавите нижнюю крышку на свое место в верхней крышке.

Примечание: Убедитесь, что уплотнители выключателей расположены правильно втечение всей операции.

Установка рулевого колеса

Пропустите разъемы сквозь отверстие в рулевом колесе по одному.

Установите:

• рулевое колесо
• центральный винт. Затяните. См. Момент затяжки.

Выверните винт из контактной катушки. Поместите винт в ”установочное отверстие”.Установите пневмоподушку водителя (SRS). См. Надувная подушка безопасности на стороне водителя (дополнительная система удерживания (SRS)), замена.

Завершение

Убедитесь, что рулевое колесо поворачивается легко, и что замок рулевой колонки функционирует.Установите аккумуляторный провод.Произведите пробную поездку на автомобиле.Убедитесь, что рулевое колесо находится в правильном положении.При необходимости отрегулируйте положение рулевого колеса. См. Положение рулевого колеса, регулировка.
