Приборная панель, замена (2003, 2004)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Сдвиньте сиденья назад.

Снимите провод аккумулятора. См. Аккумуляторная батарея, отсоединение.

Снятие приборной панели

Снимите:

• Панели стойки A. См. Панель, стойка A, замена
• концевые крышки с обеих сторон.

Поднимите датчик солнечного излучения.Отсоедините разъем.

Отсоедините трос стояночного тормоза на выводе троса около ручки разблокирования.

Отсоедините трос замка рычага переключателя передач.

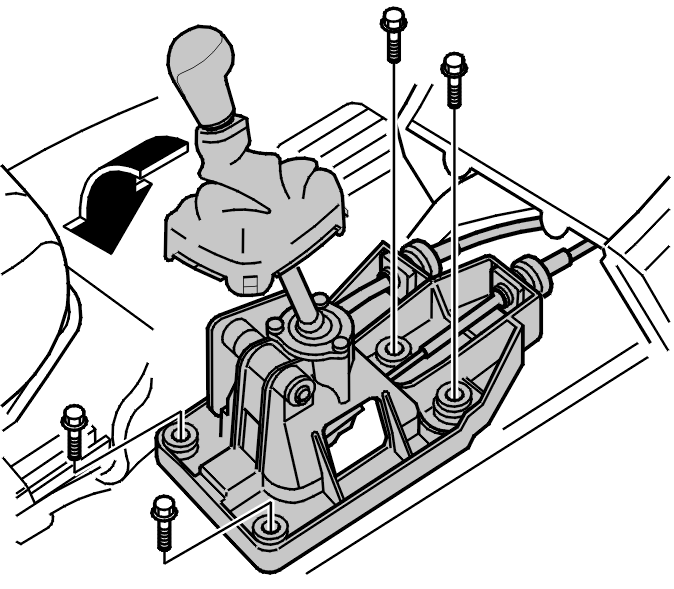

Отсоедините узел переключателя передач (четыре винта). Поверните узел переключателя передач на четверть оборота управлением вниз по направлению к сиденью водителя.

Снимите:

• бардачок. См. Бардачок, замена
• разъем модуля надувной подушки безопасности пассажира.

Снимите нижнее крепление модуля надувной подушки безопасности пассажира (дополнительная система удерживания (SRS)).Выверните 2 винтов.

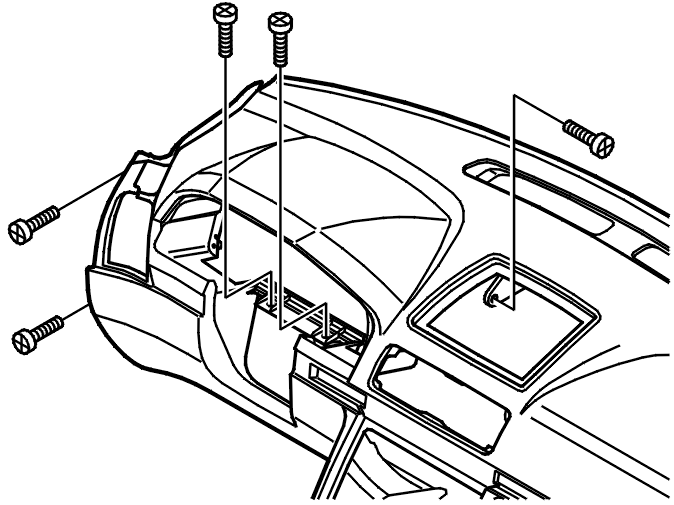

Выверните 9 винтов.Выньте приборную панель.

• звукоизоляционные панели. См. Звукоизоляционная панель, замена
• освещение салона. См. Освещение салона, переднее, замена
• разъем бортовой диагностической системы
• рулевое колесо. См. Рулевое колесо, замена
• комбинированную приборную панель. См. Модуль снабжения водителя информацией (DIM), замена
• узел переключателя передач и модуль рулевого колеса (SWM)
• центральную консоль. См. Центральная консоль, замена
• панель среды на приборной панели. См. Модуль системы управления микроклиматом (CCM), замена
• кронштейн для системы дорожной информации (RTI) / громкоговорителя. См. Центральный громкоговоритель, замена
• разъем фонаря аварийной сигнализации.

Установка приборной панели

Примечание: Моменты затяжки см. в Момент затяжки.

Поднимите приборную панель.Вытяните разъем датчика солнечного излучения наружу через отверстие в приборной панели.

Примечание: Убедитесь, что проводка не зажата у кабельных каналов.

Установите:

• приборную панель
• 9 винта M6. Затяните
• нижнее крепление модуля надувной подушки безопасности пассажира
• 2 винта M6. Затяните
• датчик солнечного излучения
• разъем фонаря аварийной сигнализации
• трос стояночного тормоза. Зацепите трос на место на ручке разблокирования
• разъем бортовой диагностической системы
• комбинированную приборную панель. См. Модуль снабжения водителя информацией (DIM), замена
• узел переключателя передач и модуль рулевого колеса (SWM)
• рулевое колесо. См. Рулевое колесо, замена
• кронштейн для системы дорожной информации (RTI) / громкоговорителя. См. Центральный громкоговоритель, замена
• панель среды на приборной панели. См. Модуль системы управления микроклиматом (CCM), замена
• узел переключателя передач
• 4 винта M8. Затяните
• трос ручки рычага переключателя передач
• центральную консоль. См. Центральная консоль, замена
• освещение салона. См. Освещение салона, переднее, замена
• концевые крышки с обеих сторон
• Панели стойки A. См. Панель, стойка A, замена.

Завершение

Проверьте дополнительную систему удерживания (SRS). См. Дополнительная система удерживания (SRS), осмотр.
