Испаритель, замена (B204FT, B230FT, B230GT)

Эти операции выполняются внутри автомобиля.

• Отсоедините отрицательный провод от аккумуляторной батареи.

• Слейте хладагент из системы. См. Общее описание.

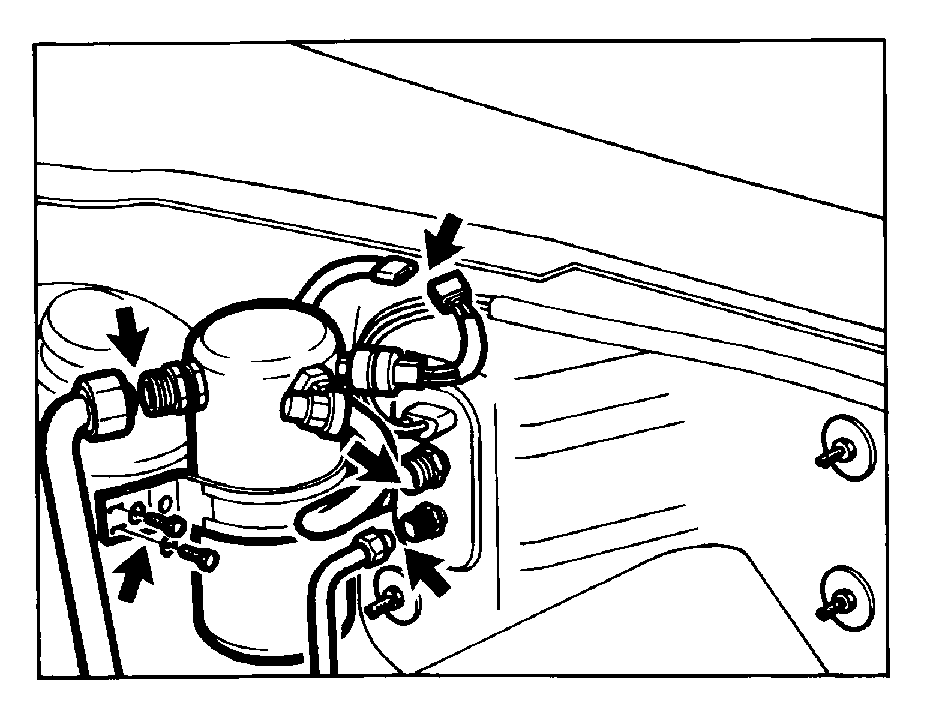

Отсоедините/снимите:

• муфту трубки от ресивера/осушителя.
• разъем.
• муфту трубки от испарителя.
• ресивер с опорного стакана стойки подвески.
• вакуумные шланги.

Примечание: Незамедлительно заглушите открытые соединения, в том числе соединения ресивера, если узел не подлежит замене.

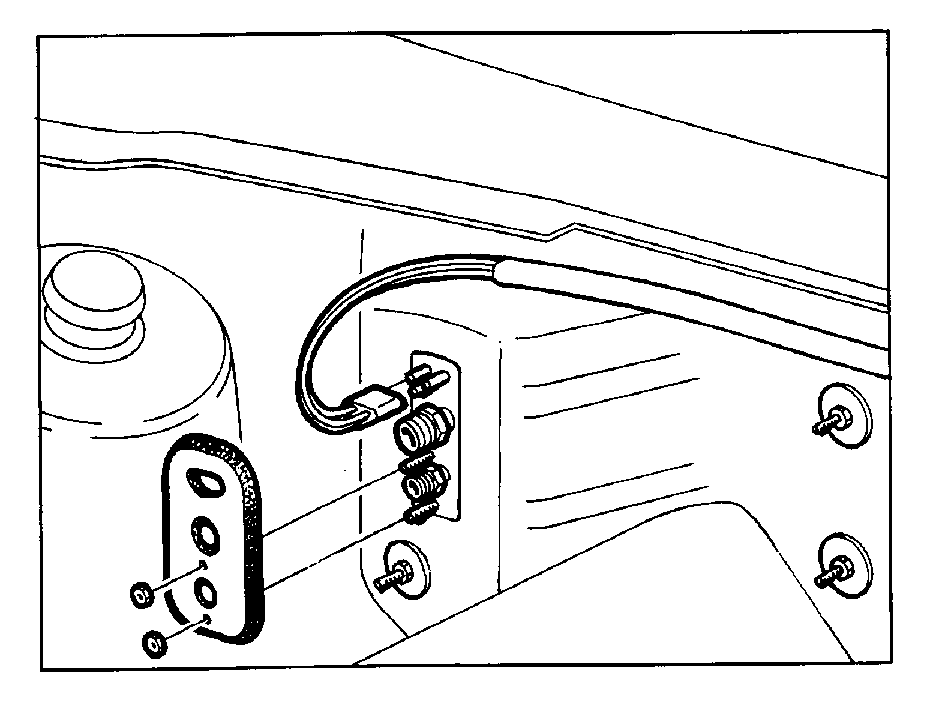

• Разъедините соединения у теплоизоляционной перегородки. Снимите закрывающую пластину и пенорезиновые уплотнения.

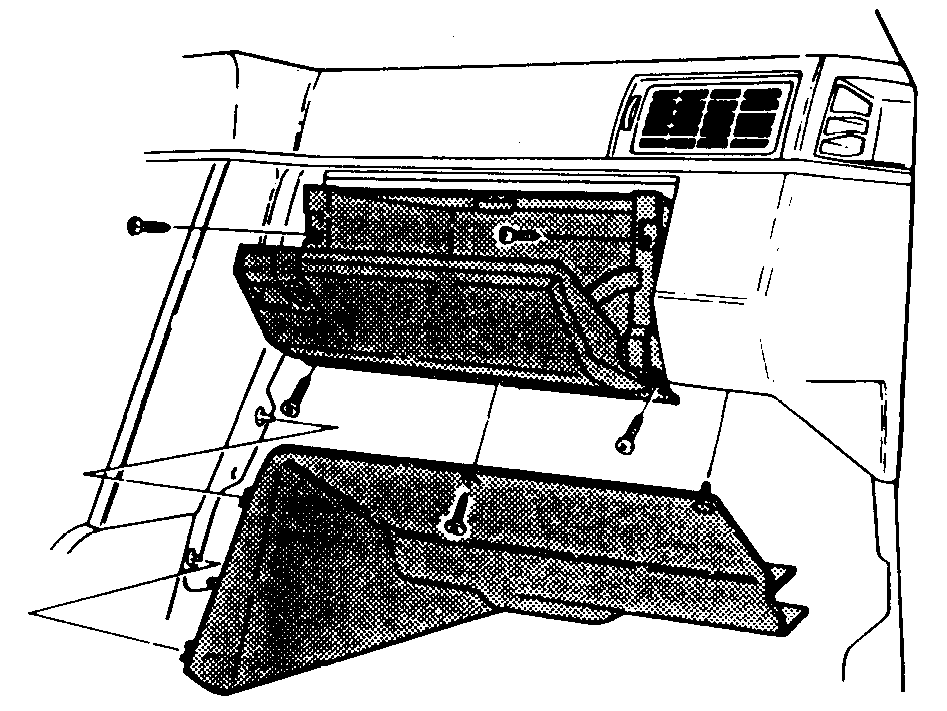

Снимите с правой стороны:

• шумоизоляционную панель под перчаточным ящиком.
• перчаточный ящик.

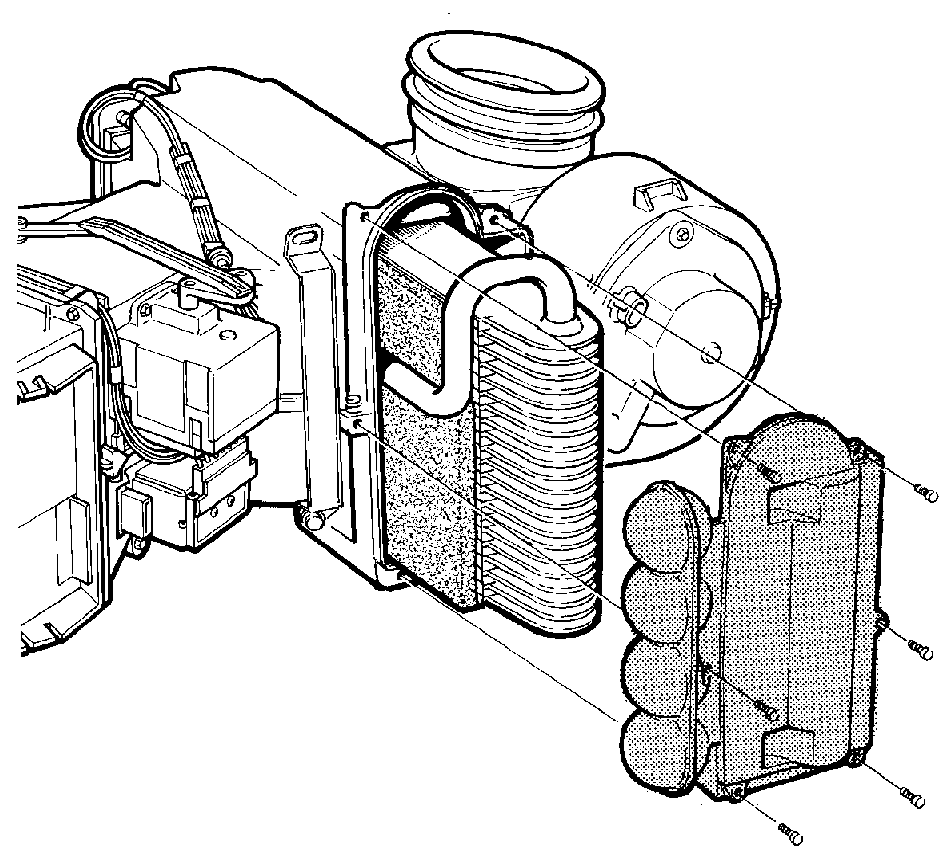

• Снимите крышку испарителя.
• Сначала отсоедините вакуумный шланг от вакуумного резервуара.

• Аккуратно извлеките испаритель.

Примечание: Слейте масло из заменяемого испарителя и измерьте его объем. Залейте в новый испаритель такой же объем свежего масла. Необходимый объем масла указан в технических данных, см. Объемы масла в различных компонентах системы кондиционирования воздуха.

• Аккуратно вставьте испаритель в кожух отопителя.

• Поставьте крышку испарителя.
• Подсоедините вакуумный шланг к вакуумному резервуару.

• Поставьте пенорезиновое уплотнение и закрывающую пластину ввода в теплоизоляционной перегородке.
• Затяните крепление пластины.

• Смонтируйте ресивер на опорном стакане стойки подвески.

Подсоедините:

• трубку между воздушным ресивером и испарителем.
• вакуумные шланги.
• разъем.

Моменты затяжки соединительных муфт:

Моменты затяжки зависят от модельного года, см.

• Моменты затяжки - соединения шлангов и трубок блока управления м икроклиматом, 1982-91 модельные годы (1991).
• Моменты затяжки - соединения шлангов и трубок блока управления м икроклиматом, с 1992 модельного года (1992-).

• Заправьте систему хладагентом. См. Общее описание.

• Проверьте работу и выполните эксплуатационные испытания.

• Поставьте перчаточный ящик и шумоизоляционную панель.
