Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | B200F | 1992–1994 |
| 940 | B200FT | 1992–1994 |
| 940 | B200G | 1992–1994 |
| 940 | B230FB | 1992–1994 |
| 940 | B230FD | 1993, 1994 |
| 940 | B230FT | 1992–1994 |
| 940 | B230G | 1992–1994 |
| 940 | B230GT | 1992–1994 |
| 940 | B234F | 1992 |
| 940 | B234G | 1992 |
| 940 | D24 | 1992, 1993 |
| 940 | D24T | 1992, 1993 |
| 940 | D24TIC | 1992–1994 |
| 940 | — | 1991–1998 |
Снятие
При замене см. также раздел, в котором описывается очистка испарителя, стр. 145.Испаритель, очистка
Примечание: Перед началом работ прочитайте и примите к сведению раздел "Меры предосторожности при работах на системе кондиционирования" на стр. 185. Также прочитайте раздел "Общая информация о ремонте и замене компонентов системы кондиционирования воздуха" на стр. 186-187. Меры предосторожности при работах с хладагентомОбщая информация о ремонте и замене компонентов системы кондици онирования
- Отсоедините отрицательный провод от аккумуляторной батареи.
- Слейте хладагент из системы (см. страницы 233-234). Общее описание

- Разъедините соединения испарителя в моторном отсеке.
Примечание: Незамедлительно заглушите отверстия соединительных элементов во избежание повреждения воздушного ресивера/осушителя влагой. Если система остается открытой более 10 минут, необходимо заменить воздушный ресивер.

Снимите:
- панель под перчаточным ящиком
- перчаточный ящик.

Снимите:
- молдинг порога
- панель над модулем управления, соблюдая максимальную осторожность во избежание повреждения панели.

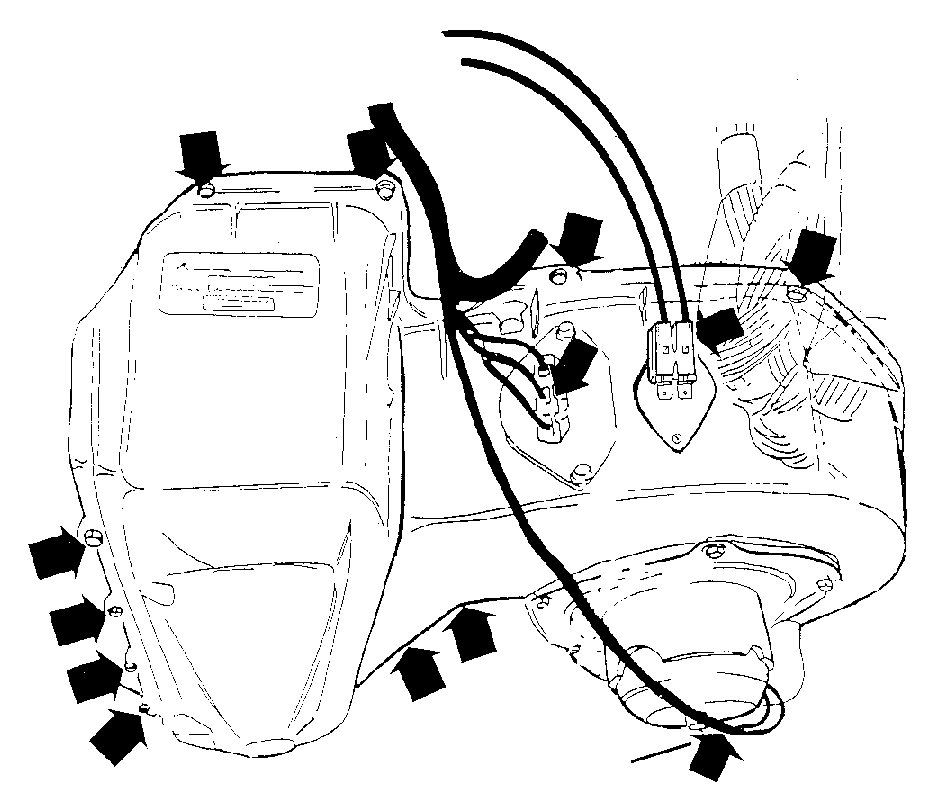

Крепление панели над модулем управления показано на следующей иллюстрации.

Отсоедините/снимите:
- разъем модуля управления
- винты крепления модуля управления.

Снимите:
- модуль управления
- держатель модуля управления.

Отсоедините/снимите:
- разъемы электродвигателя вентилятора и резисторов
- винты крепления нижней части кожуха вентилятора
Примечание: Два винта скрыты между кожухом вентилятора и кожухом испарителя.

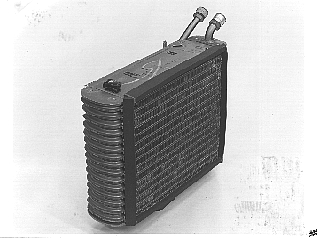

- кожух вентилятора в сборе; извлеките испаритель
- удалите остатки герметика с кожуха.

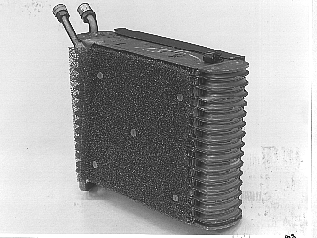

- Переставьте резиновое уплотнение и фильтр. Убедитесь, что фильтр чистый.
- Приклейте резиновое уплотнение на свое место со стороны впуска воздуха.
- Смонтируйте фильтр с помощью скоб с другой стороны.
Примечание: Чтобы не препятствовать прохождению потока воздуха, фильтр должен быть чистым.
Установка

- Смажьте соединительные элементы испарителя.
- Не снимайте защитные колпачки.
- При необходимости можно наклеить толстый кусок бутиловой ленты на заднюю кромку верхней части испарителя. Это облегчит фиксацию испарителя на своем месте в кожухе при установке.

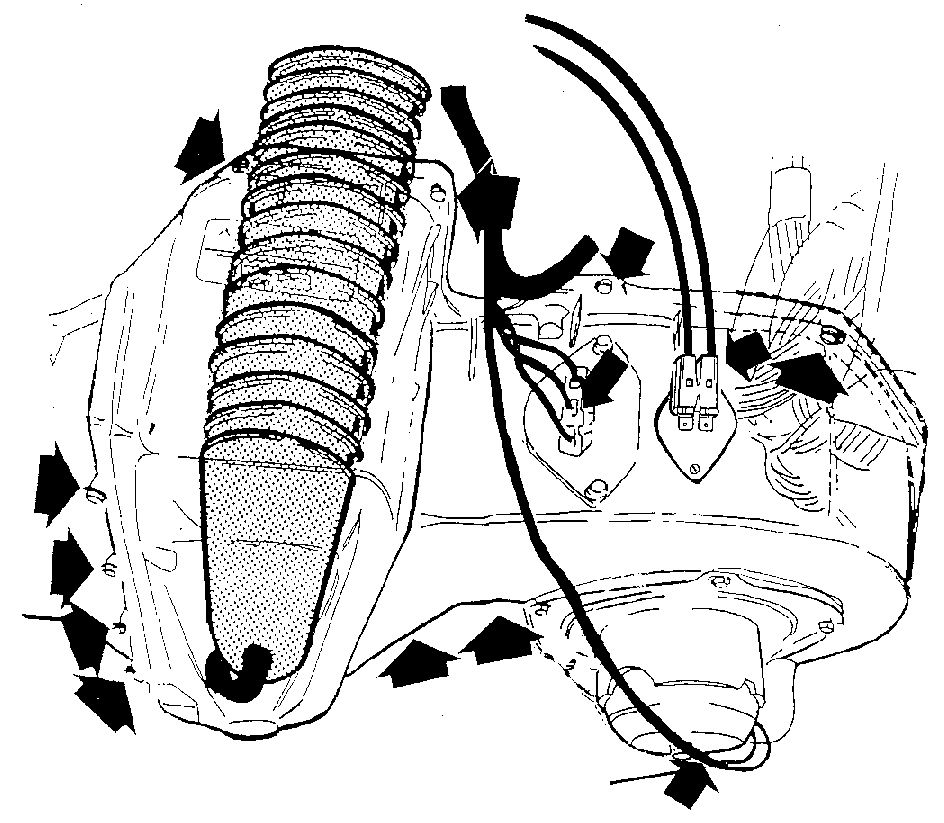

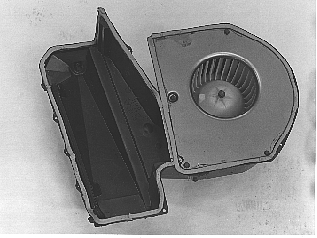

- Заполните канавку в кожухе герметиком, как показано на иллюстрации.

Установите:
- испаритель в кожух. Аккуратно пропустите соединительные элементы через резиновые втулки в моторный отсек.
- нижнюю часть кожуха.
- Соедините разъемы электродвигателя вентилятора и резисторов.
- Положите проводку на свое место.

Установите/подсоедините:
- держатель модуля управления
- модуль управления
- разъем.

Установите:
- панель над модулем управления
- молдинг порога.

Установите:
- перчаточный ящик
- панель под перчаточным ящиком.

- Восстановите соединения испарителя в моторном отсеке.
Моменты затяжки муфт:
| На испаритель. | 12 Н·м |
|---|---|
| С испарителя, 30 Н·м | 30 Н·м |
- Заправьте систему хладагентом (см. страницы 233-234). Общее описание
- Подсоедините отрицательный провод аккумуляторной батареи
