Испаритель (2004, 2005)

Важная информация

Примечание: Этот метод применим только к автомобилям с левосторонним управлением.

Слейте хладагент из системы кондиционирования, см. Köldmedium, tömning.

Слив охлаждающей жидкости и снятие крышки

Снимите крышку расширительного бачка.Поднимите автомобиль.Снимите щиток под автомобилем. Закреплено 7 зажимами. Смотрите иллюстрацию.Установите шланг на штуцере на радиаторе.Протяните шланг вниз к емкости.Откройте штуцер. Слейте охлаждающую жидкость двигателя.Отсоедините быстросъемные разъемы шлангов охладителя в панели капота в моторном отсеке.

Снятие компонентов

• центральный электрический блок с кронштейна. См.: Модуль управления блока реле салона Модуль управления блока реле салона

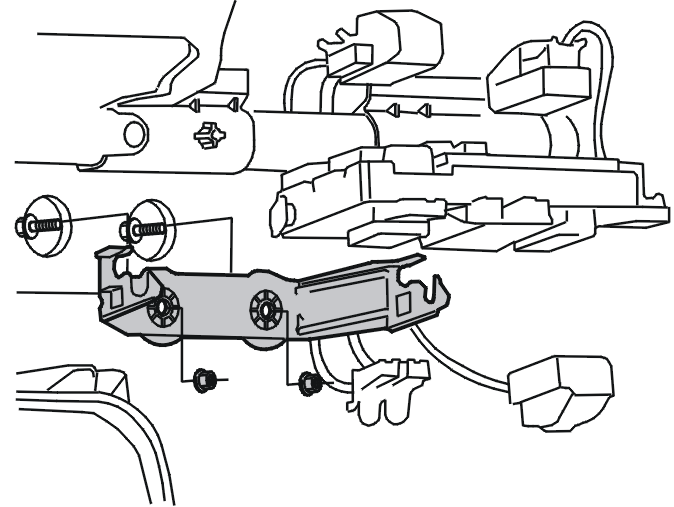

• 2 гайки кронштейна центрального электрического блока (см. иллюстрацию). Отсоедините жгут проводов от кронштейна
• теплообменник. Автомобиль с раздельной трубой, см.: Värmeväxlare Värmeväxlare и автомобиль с цельной трубой, см.: Värmeväxlare Värmeväxlare.

Поднимите обе трубы системы кондиционирования с их креплений под опорным стаканом правой пружинной стойки.Выверните 1 винт, крепящий трубы системы кондиционирования к испарителю. Смотрите иллюстрацию.Стяните трубы с соединения испарителя.

Снимите:

• центральную консоль. См.: Golvkonsol Golvkonsol напольная консоль Golvkonsol напольная консоль
• модуль мультимедиа (МММ) (если применимо). См.: Styrenhet information och underhållning
• бардачок. См.: Handskfack

Снятие испарителя

Снимите:

• 2 винта и снимите правую половину ввода. См. иллюстрацию
• секцию, разделяющую теплообменник и трубы испарителя.

Отрежьте трубы испарителя.Потяните и выдавите трубы сквозь уплотнение. Смотрите иллюстрацию.

Выверните 3 винта. Снимите крышку.Вытяните испаритель. Потяните поочередно на верхнем и нижнем краях. Снятие может быть трудным.

Примечание: Заметьте, как расположено уплотнение на испарителе.

Испаритель имеет трубы, встроенные на заводе. Эти трубы должны быть отрезаны, для того чтобы снять блок. Однако, испаритель в сервисном комплекте имеет отдельные трубы.

Установка испарителя

Установите испаритель настолько, чтобы можно было установить крышку (приблизительно 3-4 мм внутри отверстия).Расположите передний край крышки между испарителем и блоком обогревателя.Затяните 3 винта.Установите участок отошедшей трубы между испарителем и соединением в моторном отсеке. Начните, вставив его сквозь уплотнение ввода. Затем подсоедините блок крепления к испарителю при помощи 2 винтов M5. Затяните. См.: Åtdragningsmoment.

Примечание: Потяните изоляцию труб как можно дальше по направлению к испарителю перед установкой прокладки и правой половины ввода.

Установите:

• прокладку, разделяющую теплообменник и трубы испарителя
• правую половину ввода при помощи 2 винтов.

Установите новое уплотнение, используя снятый испаритель в качестве шаблона.

Установка компонентов

Установите:

• винт M8, крепящий трубы системы кондиционирования в моторном отсеке. См.: Åtdragningsmoment
• теплообменник. Автомобиль с раздельной трубой, см.: Värmeväxlare Värmeväxlare и автомобиль с цельной трубой, см.: Värmeväxlare Värmeväxlare.
• кронштейн центрального электрического блока при помощи 2 гаек. Установите жгут проводов
• центральный электрический блок на кронштейн. См.: Модуль управления блока реле салона Модуль управления блока реле салона
• центральную консоль. См.: Golvkonsol Golvkonsol напольная консоль Golvkonsol напольная консоль.

Проверка функционирования и поиск утечек

Затяните сливной штуцер на радиаторе.Залейте охлаждающую жидкость и прогрейте двигатель до тех пор, пока не откроется термостат. Долейте, если необходимо.

Убедитесь, что муфта трубопровода не протекает.

Выполните вакуумную откачку системы кондиционирования. См.: Vakuumpumpning.Заполните систему кондиционирования хладагентом. См.: Köldmedium, fyllning.Проверьте систему кондиционирования на наличие утечки. См.: Läcksökning spårmedel или Поиск утечек, электронный течеискатель Поиск утечек, электронный течеискатель.

Установите:

• бардачок. См.: Handskfack
• модуль мультимедиа (МММ) (если применимо). См.: Styrenhet information och underhållning
• щиток под автомобилем при помощи 7 зажимов.
