Испаритель (2001, 2002)

Внимание: Соблюдайте правила техники безопасности при работе с системами кондиционирования воздуха, см..

Примечание: Прочтите инструкцию о медленной и быстрой течи, см.Масло, система кондиционирования, заполнение.

Примечание: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Снятие

• Слейте хладагент из системы согласно .

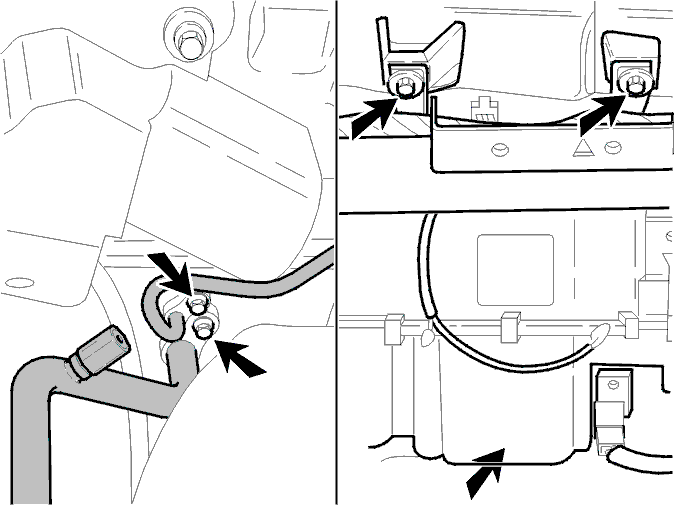

Снимите:

• панель приборов согласно Снятие приборной панели.
• промежуточную часть согласно Вентилятор силового агрегата.
• пенопластовый уплотнитель соединителя испарителя.
• блок управления компрессором с кронштейна.

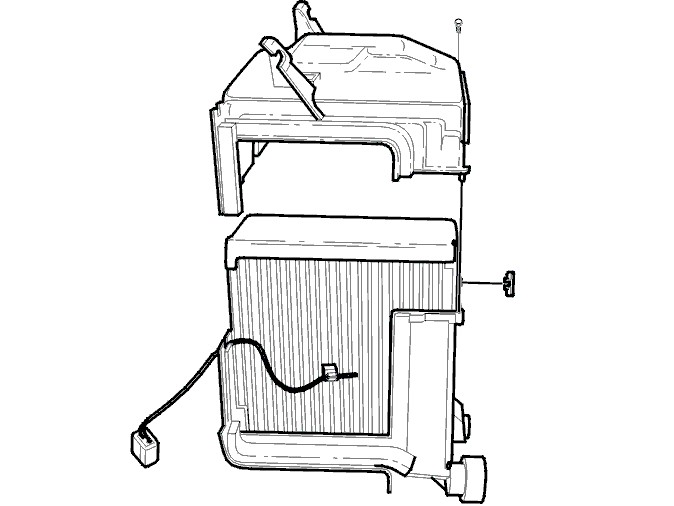

• Демонтируйте части.
• датчик температуры, согласно Датчик температуры испарителя.
• испаритель.

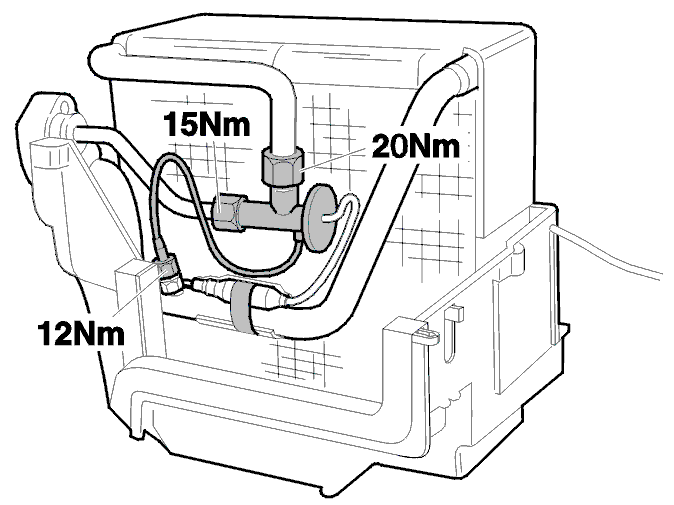

• расширительный клапан, согласно .

Установка

• Замените весь изоляционный материал.
• Проверьте уплотнители.
• Установите испаритель.
• Установите расширительный клапан согласно .
• Установите датчик температуры (аккуратно вдавите фиксаторы в ламинат).
• Установите части, используя фиксаторы и винт.
• Установите пенопластовый уплотнитель.
• Аккуратно вдвиньте силовой блок на место и проверьте правильность установки уплотнителей.Момент затяжки: 25 Н·м.
• Подключите разъемы.
• Смажьте новые уплотнительные кольца компрессорным маслом и установите их.
• Установите шланги.Момент затяжки: тонкая и толстая трубы: 10 Н·м.
• Установите промежуточную часть согласно Вентилятор силового агрегата.
• Установите панель приборов согласно Установка приборной панели.

Заправка хладагентом

• Вакуумный насос согласно .
• Заправьте систему хладагентом согласно Fyllning av köldmedium.
• Заправьте систему флуоресцентным индикатором согласно Заполнение флюоресцентным реагентом для поиска неисправности и хладагентом.
• Проверьте на течи согласно Поиск утечек, электронный течеискатель или Проверка на утечку при помощи флюоресцентного реагента для поиск а неисправности или ультрафиолетовой лампы.
