Установка приборной панели (2001, 2002)

Установка приборной панели

Примечание: Перед установкой: Убедитесь, что все компоненты установлены правильно.

Примечание: Для выполнения этой операции требуется два человека.

• Осторожно выровняйте приборную панель.

Установите:

• верхний винт рукой
• винт модуля надувной подушки безопасности пассажира в бардачке
• оставшиеся винты.

Проверьте расположение приборной панели.Затяните винт. Затяните до 12 Н·м.

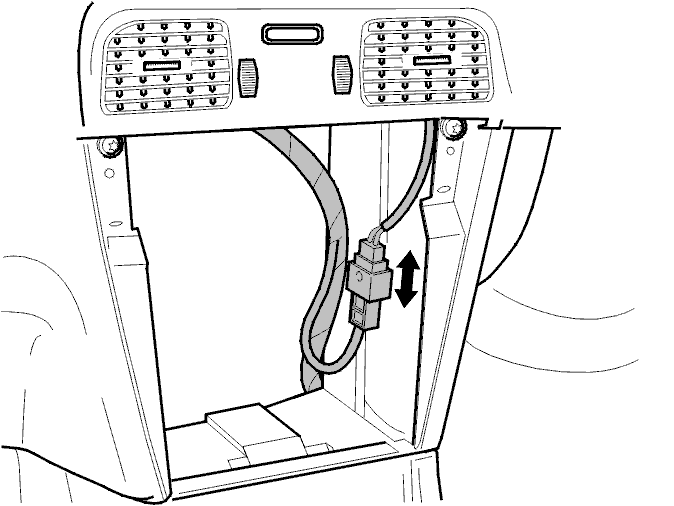

Подсоединение модуля надувной подушки безопасности пассажира

Подсоедините оранжевый 4-штырьковый разъем модуля надувной подушки безопасности пассажира с правой стороны центральной консоли.

Установка громкоговорителя и решетки громкоговорителя на стороне пассажира

Установите:

• разъем в громкоговоритель
• громкоговоритель в приборную панель.

Примечание: Расположение см. на иллюстрации.

Установите задний край решетки громкоговорителя и вдавите передний край на место.

Примечание: Начните с правой стороны.

Установка кронштейна приборной панели и защелки капота

Установите:

• два разъема от жгута проводов к приборной панели
• синий и коричневый разъемы от жгута проводов приборной панели
• кронштейн и установите верхний винт рукой
• защелку капота и три винта. Затяните до 10 Н·м
• трос от защелки капота
• зажимы жгута проводов в приборной панели
• винт приборной панели в кронштейн (А)
• Центральный электронный модуль (СЕМ) согласно Замена центрального электронного модуля (СЕМ).

Установка громкоговорителя и решетки громкоговорителя на стороне водителя

Установите:

• разъем в громкоговоритель
• громкоговорители в приборную панель
• решетку громкоговорителя.

Установка компонентов

Установите:

• комбинированную приборную панель согласно Информационный модуль водителя (DIM), установка/снятие, замена компонентов
• модуль управления комфорта согласно Модуль комфорта
• панель магнитолы согласно Панель магнитолы
• переднюю центральную консоль согласно Передняя центральная консоль
• заднюю центральную консоль согласно Заднюю центральную консоль
• звукоизоляционную панель согласно Звукоизоляция на стороне водителя и Звукоизоляция на стороне пассажира
• верхнюю панель стойки А согласно Верхняя панель стойки A.

Заключительная проверка

Примечание: Когда все компоненты заново установлены и закреплены, выполните следующее:

• Сначала включите зажигание
• Подсоедините отрицательную клемму аккумулятора
• Убедитесь, что лампа предупреждения SRS на приборной панели гаснет.

Внимание: Убедитесь, что во время подсоединения аккумулятора в автомобиле никого нет.

• Введите код магнитолы
• Установите время на часах.
