Информационный модуль водителя (DIM), установка/снятие, замена компонентов

Описание процедуры

Этот метод состоит из:

• Считывание данных заказчика
• замена
• замена
• замена
• Завершение

Считывание данных заказчика

Осторожно: Перед заменой информационного модуля водителя (DIM), важно считать информацию о программировании старого модуля. Это делается при помощи системы связи с автомобилем VIDA.

Считайте и запишите запрограммированные значения.

После замены запрограммируйте данные в новом информационном модуле водителя (DIM).

Если значения не могут быть считаны, проконсультируйтесь с ближайшим диспетчером/торговой компанией/заказчиком, чтобы сконфигурировать новый информационный модуль водителя (DIM) таким же образом, как и прежний.

Запишите радиокод и показатели индикатора.

Выключите зажиганиеОтсоедините отрицательный провод аккумулятора.

Информационный модуль водителя (DIM) снятие

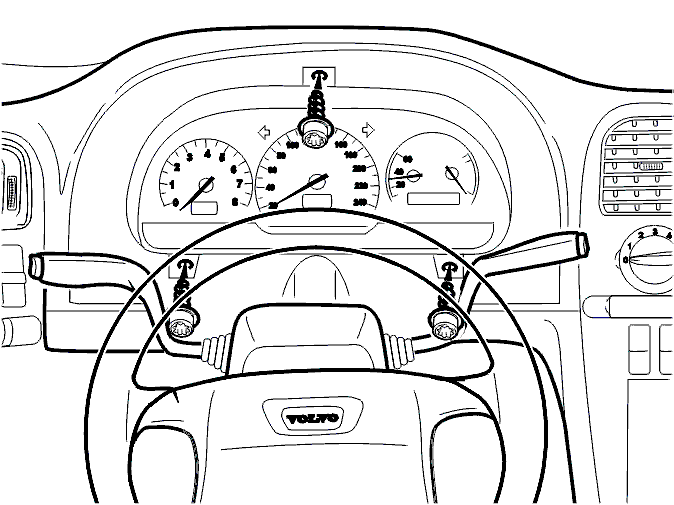

Снимите 2 винта (A) с нижней стороны рулевой колонки.Опустите рулевую колонку.

Снимите:

• 2 винта (B)
• кожух вокруг информационного модуля водителя (DIM).

Снимите:

• 3 винта
• информационный модуль водителя (DIM) - вытяните наружу
• разъемы и кабели за информационным модулем в приборном щитке.

Осторожно: Во время транспортировки и работы информационный модуль водителя (DIM) нельзя устанавливать или держать стеклом вниз.

Осторожно: При работе с информационым модулем водителя обратите внимание на следующее:

• Рабочая сторона должна быть очищена от пыли, грязи, масла, растворителей и т.д.
• Вымойте руки перед снятием информационного модуля водителя (DIM). Не наносите на руки лосьон для кожи или что-то подобное после мытья рук. Если вы носите защитные перчатки, то они должны быть из тонкого хлопкового материала, так как синтетический материал может электризоваться.
• Монтажная плата не должна подвергаться воздействию статического электричества.
• Не прикасайтесь к монтажной плате или поверхностям приборного модуля. Не прикасайтесь и не изменяйте положение приборных индикаторов. Они откалиброваны на заводе. При прикосновении к ним или изменении настройки откалиброванных индикаторов может потребоваться замена приборного модуля.

Информационный модуль водителя (DIM), установка

Установите:

• информационный модуль водителя (DIM)
• 3 винта.

Установите:

• окантовку
• 2 винта (B)
• винты рулевой колонки (A) - затяните до 15 Нм.

Зажигание вкл.

Подсоедините отрицательный провод аккумулятора.

Снятие стекла

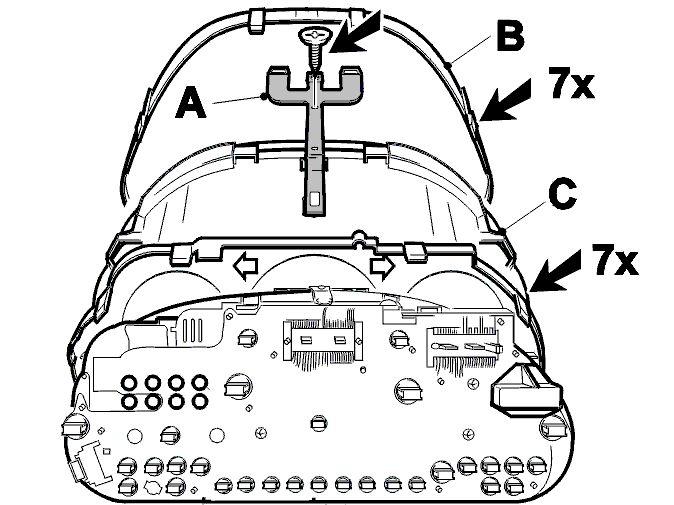

Снимите:

• кронштейн (A)
• стекло (B). Вдавите 7 зажимов.

Установка стекла

Установите:

• стекло (B).
• кронштейн (A).

Блок IC / датчик наружной температуры и накладка, снятие

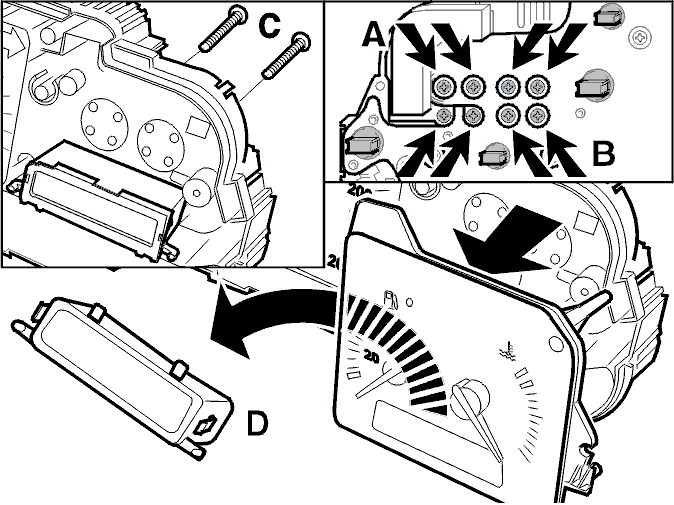

Снимите:

• стекло и черную наружную панель; см. Снятие стекла
• крышку (A)
• 8 винтов (B)
• датчик температуры двигателя/датчик топлива
• накладку (D), если установлена
• 2 винта (C)
• блок IC/датчик наружной температуры.

Установка блока IC/датчика наружной температуры и накладки

Установите:

• блок IC/датчик наружной температуры
• 2 винта (C)
• накладку (D), если установлена
• датчик температуры двигателя/датчик топлива
• 8 винтов (B)
• крышку (A)
• стекло и черную наружную панель; см. Установка стекла

Программирование модуля снабжения водителя информацией (DIM)

Примечание: Незапрограммированный информационный модуль водителя (DIM) не работает.

После установки дисплея маршрутного компьютера:

Закажите программное обеспечение. См.: 9139885.

После установки новой монтажной платы (модуль управления) с приборами:

Закажите программное обеспечение. См.: 9139883.

Функциональная проверка

Выполните проверку функционирования.

Настройте:

• любой радиокод
• часы.
