Применимость

Модель Двигатель Год
S80 (-06) B6304S3 1999

Специальные инструменты

  • 🔧 NYCKEL (DEMONTERING/BRÄNSLELEDNING) S40, V40
  • 🔧 ROLLER (APPLIC FLYTANDE PACKNING) B234,5234,6304
  • 🔧 DORN (MONT-BAKRE TÄTNING/KAMAXEL) B6304 B5254
  • 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254
  • 🔧 PRESSVERKTYG 2 ST(CYLINDERHUVUD) B6304/B5254
  • 🔧 TÅNG (LOSSTAGNING VENTIL/KAMAXELKÅPA) B4184-B6304
  • 🔧 DORN (DITSÄTTN/TÄTNING KAMAXEL MED VVT)
  • 🔧 DORN (DITSÄTTN/TÄTNING KAMAXEL UTAN VVT)
  • 🔧 KOMPRIMERINGSVERKTYG (SPÄNN/DÄMPELEMENT) B 4164-
  • 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)

Снятие прокладки головки цилиндров

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

S2101715

Снимите

  • всасывающую трубку радиатора с расширительного бачка. Установите фиксирующие плоскогубцы
  • отрицательный провод аккумулятора. Сначала прочтите Аккумуляторная батарея, отсоединение.
  • правое переднее колесо.

Слив охлаждающей жидкости

S2101708

Поднимите автомобиль. Снимите брызговик из-под двигателя.Откройте штуцер двигателя.Слейте охлаждающую жидкость в емкость.Закройте штуцер.

Разъединение системы выпуска выхлопных газов

S2101717

Снимите

  • 8 гаек около разделения трубы ответвления/передней части системы выхлопных газов.
  • первый крепежный кронштейн системы выпуска потока выхлопных газов от каталического преобразователя с кузова автомобиля
  • передний элемент SIPS с кузова автомобиля
  • тормозную трубку с держателей на элементе SIPS.

Придавите систему выпуска выхлопных газов назад так, чтобы был зазор в 60-70 мм у соединения после патрубка.

Подсказка: Используйте передвижной домкрат с универсальной пластиной 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) в качестве опоры.

Снимите прокладки.Уплотните отверстия на системе выпуска выхлопных газов.

Снятие компонентов

S2101707

Снимите

  • раскос между опорными стаканами подвески.
  • впускную трубу воздухоочистителя от соединения на передней накладке.

Откройте зажим, крепящий пластмассовую впускную трубу к модулю электронной дроссельной заслонки. Выдавите трубку наружу. Оставьте трубку на месте.

Снимите

  • разъем датчика массового расхода воздуха. Отсоедините проводку от воздухоочистителя
  • шланг управления заслонки предварительного нагрева воздуха на впускном патрубке.
  • узел воздухоочистителя.

Снимите нагрузку с натяжного устройства ремня. Снимите ремень привода вспомогательных агрегатов.Сначала снимите верхнюю крышку распределительного механизма, потом переднюю крышку распределительного механизма.Снимите крышку над катушками зажигания.

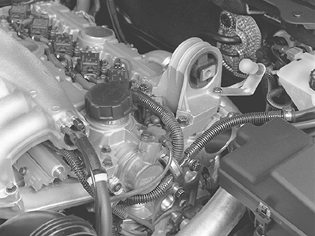

S2101710

Снимите

  • зажимы, крепящие проводку к задней стороне головки цилиндров
  • корпус датчика положения распределительного вала и запускающее колесо.
  • крышку на задней части впускного распределительного вала.
  • шланг вакуумного тормозного усилителя из впускного патрубка.
  • шланг предварительного подогрева воздуха
  • задний винт в нижнем ряду с соединителя между впускным патрубком и головкой цилиндров.

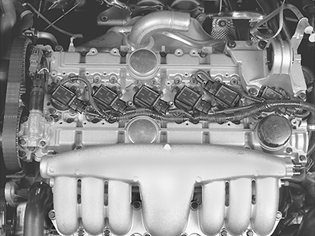

S2101711

Снимите

  • верхнюю секцию впускного патрубка.Установите защитную пластину 🔧 LOCK (INSUGNINGSRöR/DELBART).
  • винты, крепящие катушки зажигания и два вывода заземления между катушками зажигания.Отсоедините разъемы соленида переменной синхронизации клапанов и датчика температуры охлаждающей жидкости двигателя. Поднимите катушки зажигания и проводку и отложите их в сторону.

Примечание: Перед снятием, пометьте катушки зажигания.
- верхний винт трубки щупа для измерения уровня в коробке передач
- полосы заземления между двигателем и теплоизоляционной перегородкой
- кронштейн реактивной тяги.
- верхний шланг охлаждающей жидкости двигателя на двигателе и радиаторе
- щуп для измерения уровня с впускного патрубка
- отсоедините разъем модуля электронной дроссельной заслонки.

Опорожнение топливопровода

Опорожните трубопровод подачи топлива. См. сброс давления топливной системы.

Снятие топливной магистрали

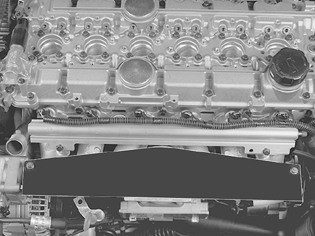

S2101712

Выверните винты крепления из топливной магистрали.Нанесите распылителем универсальное или аналогичное ему масло вокруг разъемов форсунок на впускном патрубке.Осторожно ослабьте топливную магистраль и форсунки.Отсоедините быстросъемный разъем топливопровода под впускным патрубком. Используйте инструмент 🔧 NYCKEL (DEMONTERING/BRÄNSLELEDNING) S40, V40.Осторожно отведите топливную магистраль в сторону.

Снимите

  • шланг системы выделения паров топлива со впускного патрубка
  • вакуумный шланг вентиляции картера.

Снятие патрубка

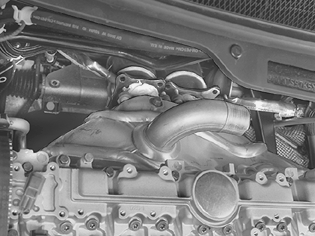

S2101713

Снимите

  • теплоизоляционный щиток над патрубком
  • гайки и шайбы, крепящие патрубок к головке цилиндров
  • патрубок и прокладки.

Снятие впускной трубы насоса охлаждающей жидкости

D2600250

Снимите

  • винт, который крепит впускную трубу насоса охлаждающей жидкости к блоку цилиндров.
  • два винта разъема между трубой охлаждающей жидкости и перепускным каналом.Осторожно поверните трубу, чтобы снять ее с блока цилиндров.

Настройка двигателя

A2101066

Снимите гайки с крышки на правом крыле.Расположите верхнюю крышку распределительного механизма.Проверните коленчатый вал по часовой стрелке до тех пор, пока отметки на коленчатом валу и распределительных валах не совпадут.Снимите верхнюю крышку распределительного механизма.

Сжатие элемента натяжения/демпфирования

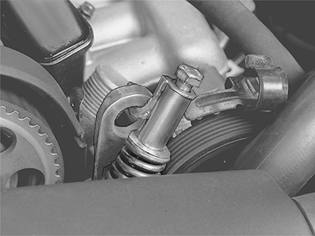

S2101691

Соедините на винтах инструмент 🔧 KOMPRIMERINGSVERKTYG (SPÄNN/DÄMPELEMENT) B 4164-и вставьте его между колесом ограничителя и подъемным ушком около сервонасоса.Открутите винты в инструменте настолько, чтобы между головкой винта и инструментом оставался зазор примерно в 10 мм.Дайте пружине инструмента возможность сжать натягивающий/демпфирующий элемент.

Снятие шкива привода распределительного механизма

S2101688

Установите инструмент 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254на задней стороне распределительных валов.Проверьте, чтобы происходило сжатие элемента натяжения/демпфирования.Снимите зубчатый ремень.

Снимите

  • центральную заглушку блока переменной синхронизации клапанов.
  • центральный винт блока переменной синхронизации клапанов.Выньте/поднимите блок переменной синхронизации клапанов и шкив ремня выпускного распределительного механизма.
  • винты, крепящие ремень распределительного механизма (без блока переменной синхронизации клапанов) к распределительному валу.
  • шкив ремня выпускного распределительного механизма.
  • инструмент 999 5452.

Демонтаж корпуса термостата

S2101689

Снимите

  • винт кабельного канала корпуса термостата.
  • винты, крепящие корпус термостата к головке цилиндров.Выньте корпус термостата, прокладку и кабельный канал.
  • винт, крепящий внутреннюю крышку распределительного механизма к головке цилиндров.

Снятие крышки распределительного вала/головки цилиндров

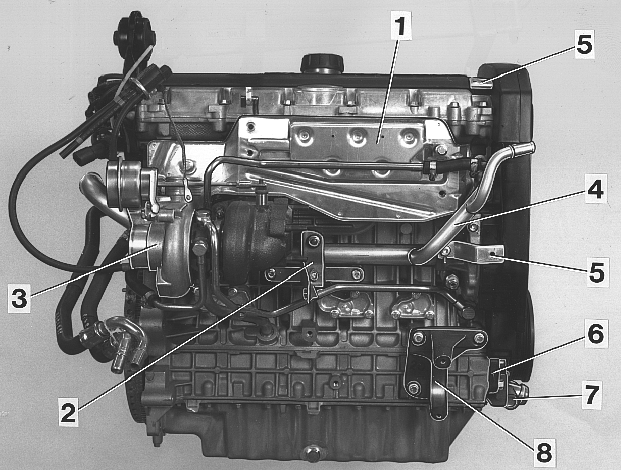

S2100165

Снимите

  • свечи зажигания для цилиндров 2 и 5.Установите инструмент 999 5454 (х2). Оставьте зазор в 2-3 мм до крышки распределительного вала. Убедитесь в том, что винт в отверстии для свечи зажигания полностью затянут.
  • Соленоид переменной синхронизации клапанов.
  • винты, крепящие крышку распределительного вала к головке цилиндров.

S2101684

Используйте плоскогубцы 🔧 TÅNG (LOSSTAGNING VENTIL/KAMAXELKÅPA) B4184-B6304, чтобы снять крышку с головки цилиндров.Установите плоскогубцы на стопорные выступы. Начните с цилиндра 1 и продвигайтесь поочередно назад.Ослабьте гайки-барашки приблизительно на 2 оборота.Повторите процедуру с применением плоскогубцев.

S2101683

Осторожно выдавите передние и задние уплотнения распределительного вала.Снимите уплотнения.

S2101682

Снимите

  • инструменты 999 5454.
  • крышку распределительного вала.
  • винты, крепящие головку цилиндров на блоке цилиндров. Начинайте со сторон и продвигайтесь поочередно по направлению к центру (см. иллюстрацию).

Воспользуйтесь чьей-нибудь помощью для снятия головки цилиндров.

Примечание: Не повредите сопрягаемые поверхности.

При замене/обработке головки цилиндра

Снимите толкатели клапанов, пользуйтесь магнитом или присоской.

Примечание: Держите толкатели клапанов в емкости, заполненной маслом, для предотвращения вытекания.

Снимите

  • впускной патрубок и прокладку.
  • выпускную трубу охлаждающей жидкости.

Примечание: Не повредите сопрягаемые поверхности.

Очистка

Очистка поверхностей прокладки

S2101680

Очистите поверхности прокладки следующих компонентов:

  • патрубок. Убедитесь, что болты затянуты.
  • перепускной канал охлаждающей жидкости
  • выпускную трубу охлаждающей жидкости.
  • впускной патрубок.
  • блок цилиндров.
  • крышка распределительного вала.

Очистите масляные каналы начисто продувкой сжатым воздухом.

Примечание: Используйте лезвие или скребок для прокладок и растворитель для прокладок 1161 440. При пользовании растворителем для прокладок используйте вытяжной шкаф или экстрактор!

Установка головки цилиндров

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Затяжка

Моменты затяжки, которых нет в тексте, указаны в Момент затяжки.

Регулировка коленчатого вала

S2101131

Снимите

  • винты крепления стартера. Вытяните стартер и отложите в сторону.
  • глухую пробку.

Слегка поверните коленчатый вал по часовой стрелке.Установите ограничитель коленчатого вала🔧 TOLK (INSTÄLLNING-VEVAXEL) B6304 B5254. Убедитесь, что он находится на самом нижнем уровне в блоке цилиндров.Проверните коленчатый вал против часовой стрелки до тех пор, пока он не упрется в ограничитель коленчатого вала.Убедитесь, что отметка на шкиве распределительного механизма коленчатого вала совпадает с отметкой на масляном насосе.

Установка головки цилиндров

S2101681

Установите новую прокладку головки цилиндров.Установите головку цилиндров. Используйте новые винты.Смажьте и установите все винты.Затяните винты в порядке, отображенном на иллюстрации.Затяните винты в следующем порядке.1. 20 Нм.2. 60 Нм.3. Дозатяните на угол 130°. Используйте угломер 🔧 VINKELMÄTARE.

Установка толкателей клапанов и распределительных валов

D2501002

Смажьте отверстия направляющих втулок клапанов.Установите все толкатели клапановСмажьте гнезда подшипников распределительных валов.Установите впускной распределительный вал. Убедитесь в том, что паз на задней стороне распределительного вала находится над воображаемой центральной линиейРасположите выпускной распределительный вал. Убедитесь в том, что паз на задней стороне распределительного вала находится под воображаемой центральной линией.

Нанесение жидкой прокладочной мастики

S2101555

Установите новые уплотнительные кольца на отверстия для свечей зажигания на головке цилиндров.Нанесите жидкую прокладочную мастику 11 61 059 на крышку распределительного вала. Мастика должна полностью покрывать поверхность, но не должна быть нанесена чрезмерно. Используйте валик 🔧 ROLLER (APPLIC FLYTANDE PACKNING) B234,5234,6304.

Примечание: Убедитесь, что жидкая прокладочная мастика не попадает в масляные каналы.

Установка крышек распределительного вала

S2101685

Смажьте выступы распределительного вала, поверхности подшипников распределительного вала и толкатели клапанов.Установите крышку распределительного вала.Установите инструмент для запрессовки 🔧 PRESSVERKTYG 2 ST(CYLINDERHUVUD) B6304/B5254 (2 шт.).Поочередно затяните винты крышки распределительного вала, удерживая ее параллельно головке цилиндров с помощью инструментов для запрессовки.Установите все винты и затяните их.Установите соленоид переменной синхронизации клапанов с новой прокладкой.Снимите инструменты для запрессовки.Установите свечи зажигания. Затяните до 30 Нм.

Установка заднего уплотнения распределительного вала

S2101714

Используйте оправку 🔧 DORN (MONT-BAKRE TÄTNING/KAMAXEL) B6304 B5254.Смажьте поверхность уплотнения, о которую распределительный вал трется при вращении.Вдавливайте уплотнение до тех пор, пока оправка не упрется.

Примечание: Если на распределительном валу имеются канавки от износа, то уплотнение может быть запрессовано еще на 2 мм путем поворота головки в обратном направлении.

Закрепление распределительных валов

S2101688

Используйте инструмент для регулировки распределительного вала 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254.Разделите инструмент для регулировки распределительного вала на два блока.

Примечание: Распределительные валы не должны быть повернуты более, чем указано в нижеследующем тексте. Это может повредить клапаны!

Установите секцию инструмента для регулировки, предназначенную для регулировки выпускного распределительного вала. Ввинтите в задний край распределительного вала.Осторожно поверните инструмент для регулировки распределительного вала по часовой стрелке (вид с задней стороны двигателя) до тех пор, пока инструмент для регулировки распределительного вала не станет параллельно соединению между головкой цилиндров и крышкой распределительного вала.Установите секцию инструмента для регулировки, предназначенную для впускного распределительного вала. Ввинтите в задний край распределительного вала.Осторожно поверните инструмент для регулировки распределительного вала против часовой стрелке (вид с задней стороны двигателя) до тех пор, он не войдет в контакт с секцией инструмента для регулировки распределительного вала, предназначенной для выпускного распределительного вала.Свинтите секции регулировочного инструмента вместе.Убедитесь, что винты, крепящие регулировочный инструмент к распределительным валам, и винты, удерживающие инструмент в собранном виде, хорошо затянуты.

Установка переднего уплотнения распределительного вала

S2101686

Используйте оправку 🔧 DORN (DITSÄTTN/TÄTNING KAMAXEL MED VVT) на распределительных валах с узлом VVT и оправку 🔧 DORN (DITSÄTTN/TÄTNING KAMAXEL UTAN VVT) на распределительных валах без узла VVT.Смажьте поверхность уплотнения, о которую распределительный вал трется при вращении.Используйте крепежные винты блока переменной синхронизации клапанов / шкива ремня привода распределительного механизма. Затяните винты до тех пор, пока оправка не упрется.

Монтаж корпуса термостата

S2101689

Установите

  • винт, крепящий внутреннюю крышку распределительного механизма к головке цилиндров.
  • корпус термостата и кабельный канал. Используйте новую прокладку.
  • винт кабельного канала корпуса термостата.

Проверка блока переменной синхронизации клапанов (VVT)

Проверьте блок переменной синхронизации клапанов (VVT). См.: Блок переменной синхронизации клапанов, проверка и регулировка

Установка впускной трубы насоса охлаждающей жидкости

D2600250

Установите

  • впускную трубу насоса охлаждающей жидкости на головку цилиндра. Используйте новую прокладку.

Примечание: Нанесите герметик для резьбы, номер 1161 056, на резьбу винтов.
- винт винт крепления впускной трубы насоса охлаждающей жидкости на блок цилиндров.

Установка патрубка

S2101713

Установите

  • новые прокладки.

Смажьте болты у выпускных отверстий и фланцы на патрубке, используя пасту номер 116 1408.

Установите

  • патрубок
  • шайбы и новые гайки, которые крепят патрубок к головке цилиндров
  • теплоизоляционный щиток над патрубком

Установка компонентов

S2101712

Установите

  • шланг системы выделения паров топлива на впускной патрубок. Используйте новый зажим
  • вакуумный шланг вентиляции картера.
  • топливную магистраль. Используйте новые винты.

S2101711

Установите

  • винт, держащий трубку масломерного щупа на впускном патрубке
  • верхний шланг охлаждающей жидкости двигателя на двигатель и радиатор. Затяните зажим
  • катушки зажигания согласно нанесенной ранее маркировке
  • винты двух выводов заземления между катушками зажигания 1 и 2, и 5 и 6
  • разъем датчика температуры охлаждающей жидкости
  • разъем соленоида переменной синхронизации клапанов.
  • кронштейн реактивной тяги.
  • полосы заземления между двигателем и теплоизоляционной перегородкой
  • верхний винт трубки щупа для измерения уровня в коробке передач
  • верхнюю секцию впускного патрубка. Используйте новую прокладку. Затяните с усилием в 19 Нм.

S2101710

Установите

  • кронштейн и винт на нижний ряд винтов на креплении впускного патрубка на головке цилиндров.
  • шланг предварительного подогрева воздуха
  • тормозной вакуумный шланг на впускной патрубок.
  • крышку на задней стороне выпускного распределительного вала
  • корпус датчика положения распределительного вала и запускающее колесо
  • зажимы, крепящие проводку к задней стороне головки цилиндров

Сборка системы выпуска выхлопных газов

S2101717

Поднимите автомобиль.Снимите уплотнения фланцев системы выпуска выхлопных газов.Установите новые прокладки.Поднимите и наденьте систему выпуска выхлопных газов на разъем на патрубке.

Примечание: Используйте передвижной домкрат с универсальной пластиной 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) в качестве опоры.

Установите винты, держащие передний элемент SIPS (Система защиты при боковом ударе) и заднее крепление на кузове автомобиля. Не затягивайте!Уберите передвижной домкрат.Установите новые гайки на соединение между системой выпуска выхлопных газов и патрубком.Затяните гайки на соединении системы выпуска выхлопных газов. Затяните винты на переднем и заднем элементе SIPS (Система защиты при боковом ударе).

Установка компонентов

S2101707

Установите

  • крышку над катушками зажигания
  • переднюю крышку распределительного механизма.
  • верхнюю крышку распределительного механизма
  • расширительный бачок. Подсоедините разъем к датчику уровня охлаждающей жидкости двигателя
  • шланг на расширительный бачок от радиатора. Затяните зажим.

Подсоедините разъем к датчику ABS.

Установите

  • масляный бачок усилителя. Убедитесь, что шланги расположены правильно
  • узел корпуса воздухоочистителя
  • шланг управления заслонки предварительного нагрева воздуха на впускном патрубке
  • разъем на датчик массового расхода воздуха. Закрепите проводку на передней крае корпуса воздухоочистителя.

Подсоедините разъем корпуса дроссельной заслонки к проводке двигателя.

Установите

  • пластмассовую впускную трубу между корпусом воздухоочистителя и корпусом дроссельной заслонки. Затяните зажимы. Убедитесь, что шланги вентиляции картера надежно закреплены
  • впускную трубу корпуса воздухоочистителя на втулочный разъем на передней крышке
  • стабилизирующую скобу двигателя между опорными стаканами подвески.Зажмите шланг усилителя, идущий к правому креплению раскоса.
  • пластмассовые гайки люка в облицовке правого крыла
  • правое переднее колесо. См. Установка колес.
  • отрицательный провод аккумулятора. Также прочтите Аккумуляторная батарея, отсоединение.

Проверка и заправка жидостей

Замените масло и масляный фильтр, если необходимо.

Проверка

  • уровень моторного масла.
  • уровень масла усилителя.
  • уровень охлаждающей жидкости.

Прогрейте двигатель до открытия термостата.

Проверка

  • двигатель на наличие утечек.
  • уровень жидкости в трансмиссии.
  • уровень охлаждающей жидкости.

Долейте, если необходимо.

Обсуждение и оценка

0

Пока нет комментариев. Будьте первым.
