Головка цилиндров, установка (B5204T5, B5244T4, B5244T5)

Регулировка коленчатого вала

Поверните коленчатый вал против часовой стрелки (вид с задней стороны двигателя) до тех пор, пока поршень в цилиндре 1 не достигнет верхней мертвой точки (в.м.т.).Продолжайте поворачивать против часовой стрелки до тех пор, пока поршень в цилиндре 1 не будет приблизительно в 2-3 см от верхней мертвой точки (в.м.т.).Установите ограничитель коленчатого вала🔧 TOLK (INSTÄLLNING-VEVAXEL) B6304 B5254 Убедитесь, что он уперся в блок цилиндров.Теперь поверните коленчатый вал по часовой стрелке (вид с задней стороны двигателя) до тех пор, пока противовес коленчатого вала не коснется ограничителя коленчатого вала.

Установка головки цилиндров

Установите новую прокладку головки блока цилиндров.Установите головку цилиндров.Используйте новые винты.Смажьте и установите все винты.Затяните. См. Момент затяжки.

Установка толкателей клапанов и распределительных валов

См. Клапанный зазор, настройка / регулировка.

Нанесение жидкой прокладочной мастики

Вытрите масляную пленку с сопрягаемых поверхностей на крышке распределительного вала и головке цилиндров.Установите новые уплотнительные кольца на углубления для свечей зажигания в головке цилиндров.Нанесите жидкую прокладочную мастику 11 61 059 на крышку распределительного вала. Мастика должна полностью покрывать поверхность, но не должна быть нанесена чрезмерно. Используйте валик 🔧 ROLLER (APPLIC FLYTANDE PACKNING) B234,5234,6304

Примечание: Убедитесь, что жидкая прокладочная мастика не попадает в масляные каналы.

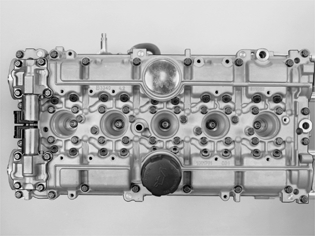

Установка крышек распределительного вала

Смажьте выступы распределительного вала, поверхности подшипников распределительного вала и толкатели клапанов.Установите крышку распределительного вала.Установите 2 инструмента для запрессовки 🔧 PRESSVERKTYG 2 ST(CYLINDERHUVUD) B6304/B5254.Поочередно затяните винты крышки распределительного вала, удерживая ее параллельно головке цилиндров с помощью инструментов для запрессовки.Установите все винты и затяните их.Снимите инструменты для запрессовки.Установите свечи зажигания. Затяните. См. Момент затяжки.Установите клапан управления блока переменной синхронизации клапанов с новой прокладкой. Затяните.

Очистка

Для очистки шейки распределительного вала и сопрягаемой поверхности используйте наждачную шкурку номер 951 1024.

Примечание: Производите очистку движениями вокруг шейки вала, а не движениями внутрь и наружу. Прежде чем устанавливать новое уплотнительное кольцо, должны быть полностью удалены любые остатки наждачной шкурки и любые другие загрязняющие вещества.

Установка переднего уплотнения распределительного вала

Используйте оправку 🔧 DORN (DITSÄTTN/TÄTNING KAMAXEL MED VVT).Используйте новые уплотнения.Смажьте поверхность уплотнения, о которую распределительный вал трется при вращении.Вбивайте уплотнение легкими ударами до тех пор, пока оправка не упрется в распределительный вал.

Установка заднего уплотнения распределительного вала

Используйте оправку 🔧 DORN (MONT-BAKRE TÄTNING/KAMAXEL) B6304 B5254.Смажьте поверхность уплотнения, о которую распределительный вал трется при вращении.Установите уплотнение.Вдавливайте уплотнение до тех пор, пока оправка не упрется.Проделайте эти же операции со следующим уплотнительным кольцом.

Примечание: Если на распределительном вале имеются канавки, то уплотнение может быть запрессовано еще на 2 мм путем поворота втулки в обратном направлении.

Закрепление распределительных валов

Используйте инструмент для регулировки распределительного вала 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254.

Примечание: Распределительные валы не должны быть повернуты более, чем указано в нижеследующем тексте. Могут быть повреждены клапаны!

Свинтите секции регулировочного инструмента вместе.Убедитесь, что винты, крепящие регулировочный инструмент к распределительным валам, и винты, удерживающие инструмент в собранном виде, хорошо затянуты.
