Головка блока цилиндров/прокладка, цилиндры 1, 3, 5 и 7 (блок 1), замена

Отсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Для этой работы автомобиль должен быть поднят. См. Гнезда для поддомкрачивания, кузов.

Снимите:

• блоки переменной синхронизации клапанов (VVT). См. VVT-enhet, höger cylinderhuvud и VVT-enhet, vänster cylinderhuvud.
• вентилятор охлаждения двигателя. См. Вентилятор охлаждения двигателя (FC), замена.
• датчик температуры, см. Датчик температуры, охлаждающая жидкость двигателя, замена.

Обеспечение доступа к головке блока цилиндров, цилиндры 1, 3, 5 и 7 (блок 1)

Снимите:

• хомут крепления верхнего шланга охлаждающей жидкости, отложите шланг в сторону.
• 2 разъема датчиков положения распределительного вала

Снимите шланги охлаждающей жидкости и отложите их в сторону.

Выверните 2 верхних болта M8, которыми крепится водяной насос.

Снимите:

• винт, 1 шт. M8
• 2 гайки M8.
• 2 шпильки М8.

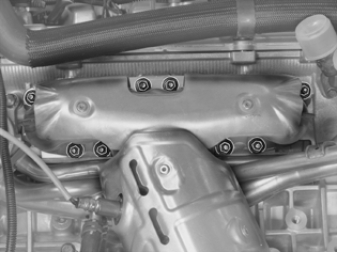

Снятие патрубка

Выверните 2 болта M8, которые крепят кронштейн к коллектору.

Удалите 8 гаек M8, которыми фланцевое соединение крепится к коллектору. Выбросьте прокладку!

При замене или работе с головкой цилиндров

Поднимите толкатели при помощи магнита или присоски. Запомните расположение.

Примечание: Не повредите сопрягаемые поверхности.

Снятие головки цилиндров

Снимите

• 10 болтов M12
• головку блока цилиндров. Выбросьте прокладку.
• прокладку в перепускном канале охлаждающей жидкости.

Примечание: Не повредите сопрягаемые поверхности.

Очистите и проверьте сопрягаемые с прокладкой поверхности на:

• перепускной канал охлаждающей жидкости
• впускной патрубок
• блок цилиндров
• крышка распределительного вала.

Тщательно очистите масляные каналы продувкой сжатым воздухом.

Установка головки цилиндров

Примечание: Проверьте затяжку всех болтов у выпускных отверстий.

Установите:

• новую прокладку коллектора. Смажьте болты пастой 116 1408
• новую прокладку головки блока цилиндров. Нанесите герметик 307 57050 на обе стороны. См. иллюстрацию.
• головку блока цилиндров.
• смазанные болты, используйте новые болты.

Затяните болты по кругу изнутри и снаружи. Используйте угломер 🔧 ТРАНСПОРТИР. Затяните. См. Момент затяжки.

Установка толкателей клапанов

Примечание: Если головка цилиндров была заменена, клапанный зазор следует отрегулировать, см.: Клапанный зазор, настройка/регулировка.

Смажьте и установите все толкатели клапанов. Используйте ранее записанные положения.

Установка патрубка

Установите:

• новую прокладку
• выпускной коллектор
• новые гайки, 8 шт. Затяните. См.: Момент затяжки.

Заверните 2 винта М8 кронштейна.

Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: Фланцевое соединение, сборка.

Установка компонентов

Установите:

• винт, 1 шт. M8
• 2 гайки M8.
• 2 шпильки M8. Затяните
• 2 верхних болта M8 водяного насоса.
• 2 шланга для охлаждающей жидкости. Затяните хомуты
• верхний шланг для охлаждающей жидкости. Затяните хомут

Установите:

• блоки переменной синхронизации клапанов (VVT). См. Узел переменной синхронизации клапанов впускного распределительного вала, замена и Узел переменной синхронизации клапанов выпускного распределительного вала, замена
• вентилятор охлаждения двигателя. См. Вентилятор охлаждения двигателя (FC), замена.
• датчик температуры. См. Датчик температуры, охлаждающая жидкость двигателя, замена.
