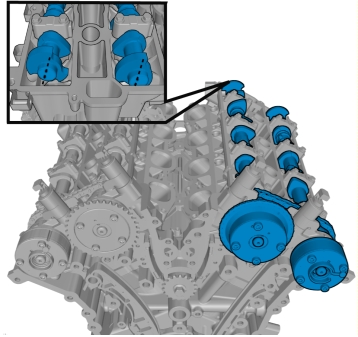

Узел VVT, левая головка цилиндров (B8444S)

Снимите цепь распределительного вала.Цепь распределительного вала, замена

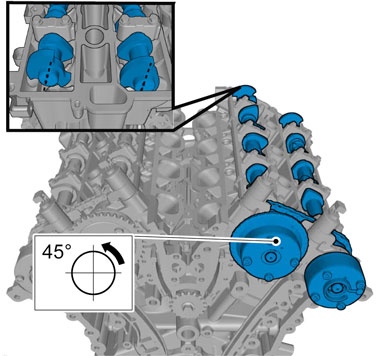

Осторожно: Обязательно поверните распредвал в положение, где давление от пружин клапанов сведено к минимуму.

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

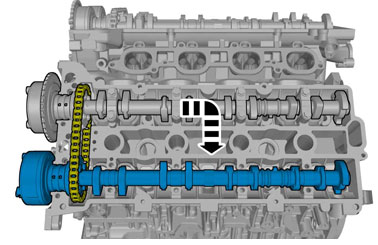

Следующие шаги касаются впускного распредвала

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

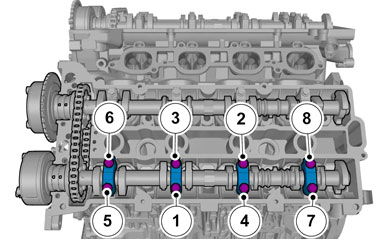

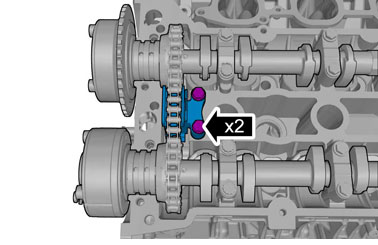

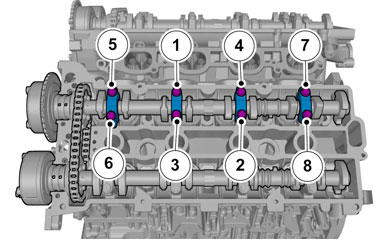

Освобождайте каждый винт на два витка за один раз, пока не будут сняты все винты.

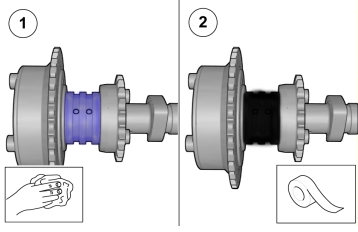

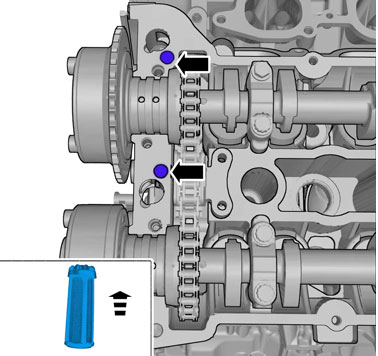

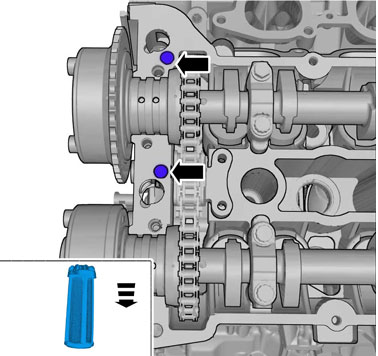

1. Средство для чистки H арт. 1161436-9
2. Лента

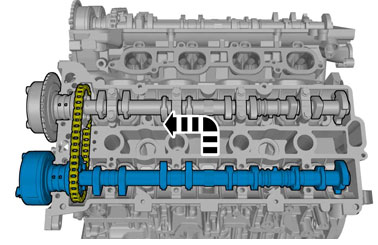

Следующие шаги касаются выпускного распредвала

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Освобождайте каждый винт на два витка за один раз, пока не будут сняты все винты.

Следующие шаги касаются выпускного распредвала

Примечание: На этом этапе затяните винт только рукой.

Осторожно: Обязательно поверните распредвал в положение, где давление от пружин клапанов сведено к минимуму.

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

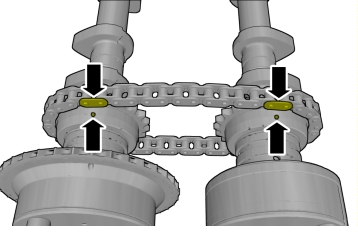

Примечание: Убедитесь в том, что все компоненты установлены на своих местах в соответствии с маркировкой, нанесенной при снятии.

Затягивайте каждый винт поочередно по одному обороту.🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

Примечание: Убедитесь в том, что используется новый компонент.

🔩 Момент затяжки: 10 Н·м

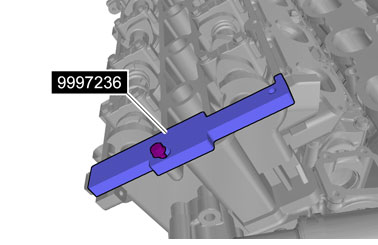

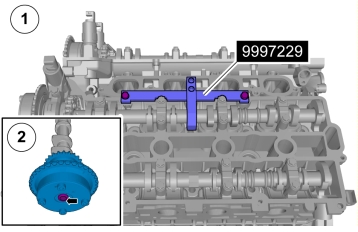

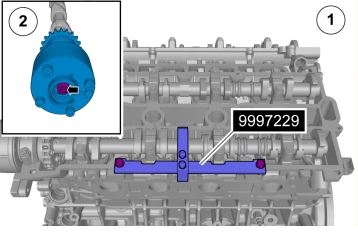

🔧 Позиционер

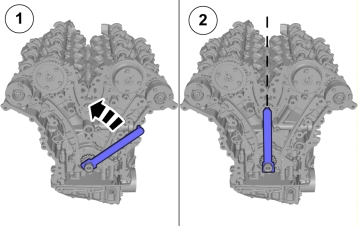

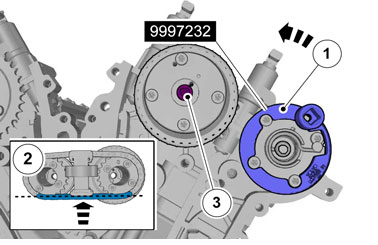

1. 🔧 Ключ

2. Примечание: > Убедитесь, что нижняя часть цепи трансмиссии не провисает.

3. 🔩 Момент затяжки: 20 Н·м

1. 🔧 УПОР
2. 🔩 Момент затяжки: 80 Н·м

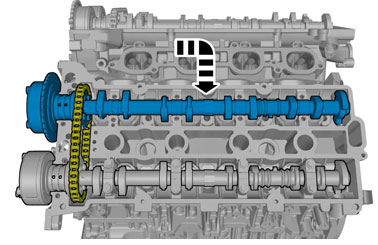

Следующие шаги касаются впускного распредвала

Примечание: На этом этапе затяните винт только рукой.

Осторожно: Обязательно поверните распредвал в положение, где давление от пружин клапанов сведено к минимуму.

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

🔩 Момент затяжки: 10 Н·м

Примечание: Убедитесь в том, что используется новый компонент.

🔩 Момент затяжки: 10 Н·м

🔧 Позиционер

1. 🔧 Ключ

2. Примечание: > Убедитесь, что нижняя часть цепи трансмиссии не провисает.

3. 🔩 Момент затяжки: 20 Н·м

1. 🔧 УПОР
2. 🔩 Момент затяжки: 80 Н·м

Установите цепь распредвала. Цепь распределительного вала, замена
