Главный цилиндр, замена (D5244T4, D5244T5) — XC90 I

Отсоединение провода аккумулятора

Отсоедините провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Снятие компонентов салона

Снимите:

• звукоизоляционную панель. См.: Звукоизоляционная панель, замена

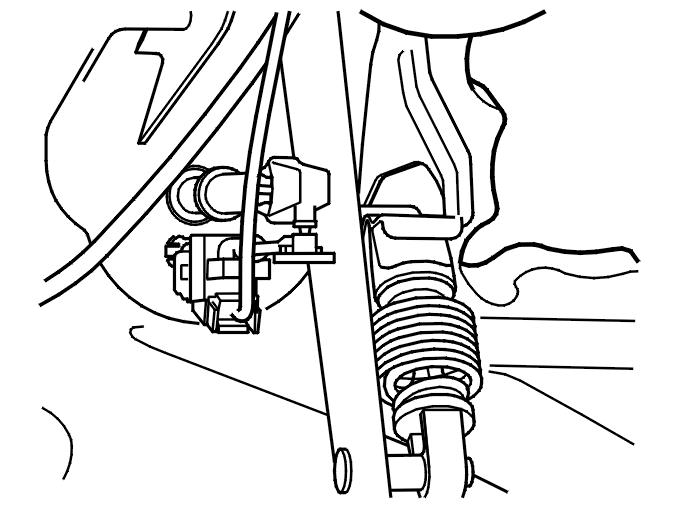

• разъем датчика положения педали (1)
• датчик положения педали (2)
• толкатель с блока педалей. Используйте большую отвертку (3).

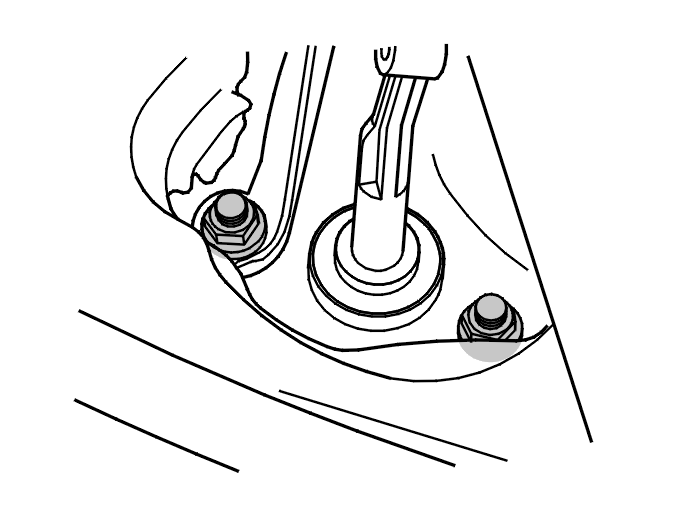

Выверните два винта M8, удерживающие главный цилиндр.

Снятие компонентов моторного отсека

Снимите:

• Снимите корпус воздухоочистителя. См. Замена корпуса дроссельной заслонки.
• реактивную тягу. См. Замена реактивной тяги.

Снятие компонентов моторного отсека, продолжение

Отсоедините вакуумный шланг под блоком предохранителей.Отсоедините центральный электрический блок, блок предохранителей

Снимите:

• гайку кабелей электропитания
• два кабеля электропитания
• два винта в креплении.

Откройте объединенный блок реле/предохранителей. Снимите разъем (1).Снимите жгут проводов с блока (2).Выньте блок из крепления и сдвиньте его в сторону.

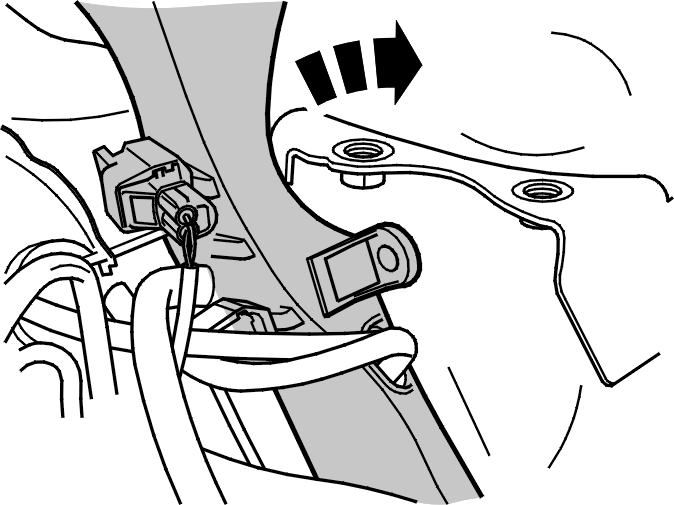

Отсоедините нижнюю секцию от ее крепления около корпуса пружинной стойки. Вдавите нижнюю секцию по направлению к моторному отсеку.Отведите блок предохранителей вперед.

Отсоедините пластмассовую гайку жгута проводов. Немного отведите крышку вперед.

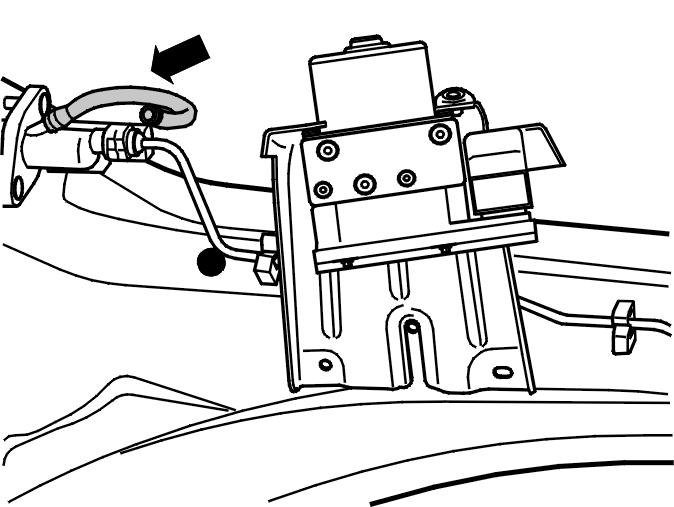

Снимите подающий шланг с главного цилиндра.

Примечание: Держите бумагу наготове.

Временно прикрепите шланг к верхней муфте трубопровода тормозного цилиндра.

Примечание: Убедитесь, что конец шланга закреплен выше уровня в бачке. Не допускайте, чтобы в шланг попадали посторонние предметы.

Подсказка: Чтобы предотвратить падение прокладки, держите бумагу обернутой вокруг конца шланга, когда он отсоединяется.

Примечание: Прокладка может быть использована повторно.

Снятие соединительной трубы

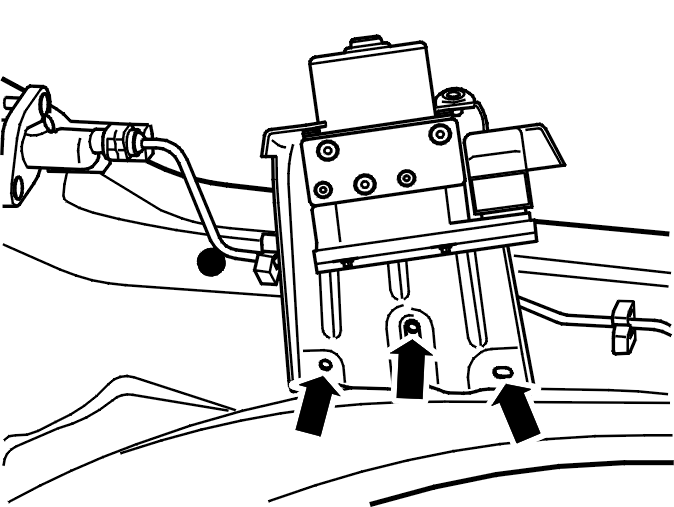

Ослабьте 3 винта блока ABS.

Снимите разъемы блока ABS.

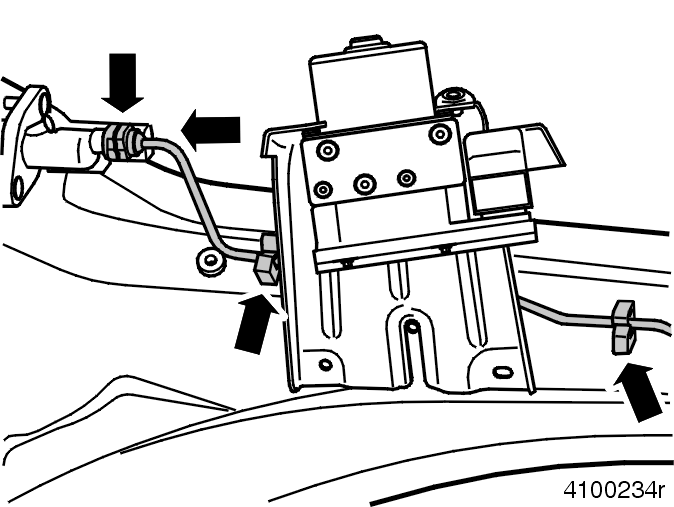

Осторожно отсоедините трубу сцепления от креплений в кузове.

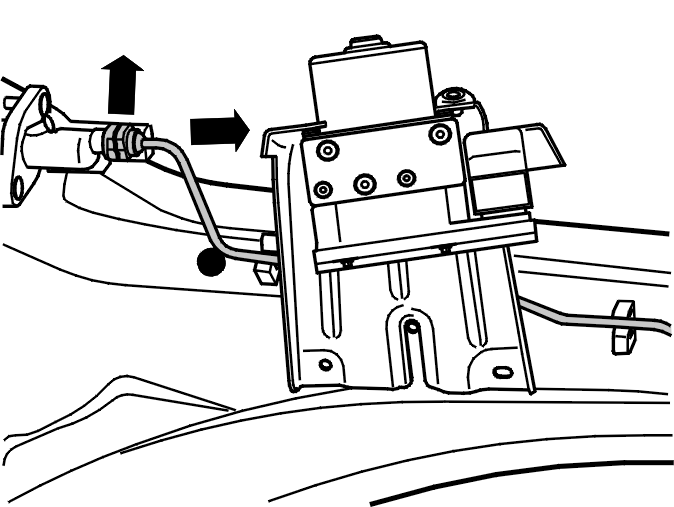

Положите салфетки или ткань под соединением между линией и цилиндром. Потяните вверх стопорный зажим, затем вытяните трубу из цилиндра.

Снятие главного цилиндра

С помощью отвертки осторожно отделите главный цилиндр от прокладки на стороне моторного отсека.

Примечание: Убедитесь, что толкатель не зацепляется и не повреждается.

Немного сдвиньте насос ABS вниз, чтобы захватить цилиндр. Снимите главный цилиндр в направлении вниз.

Установка главного цилиндра

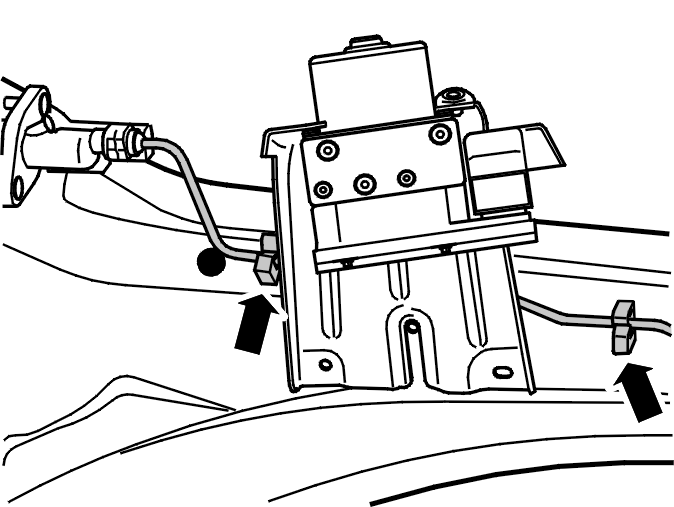

Надежно вдавите линию сцепления в 2 зажима для трубы. Затем вставьте трубу в главный цилиндр. Вдавите вниз стопорный зажим линии сцепления.

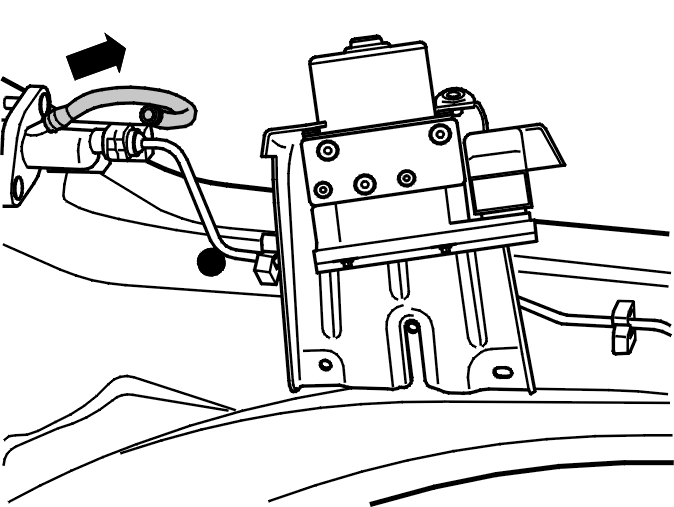

Подсоедините шланг от бачка тормозной жидкости. Сначала убедитесь, что резиновая прокладка правильно расположена в шланге. Затем вдавите шланг на место. Убедитесь, что прокладка проходит над краем трубы.

Используйте новую прокладку между главным цилиндром и панелью капота. Используйте новое уплотнительное кольцо линии сцепления. Осторожно сдвиньте блок ABS в сторону. Сдвиньте линию сцепления вверх, так чтобы был доступ к концу. Замените уплотнительное кольцо.

Примечание: Не повредите кабель на выключатель передачи заднего хода.

Немного сдвиньте насос ABS вниз, чтобы вставить новый главный цилиндр.Установите новый главный цилиндр.

Установка компонентов моторного отсека

Установите:

• жгут проводов с пластмассовой гайкой
• 3 винта блока ABS
• разъем блока ABS
• блок предохранителей
• разъем в блоке предохранителей. Убедитесь, что резиновое уплотнение расположено правильно
• кабель электропитания, новый зажим.

Вдавите вакуумный шланг на место под блоком предохранителей.

Установка компонентов в салоне

Установите две гайки M8, удерживающие главный цилиндр.

Установите:

• толкатель
• датчик положения педали
• разъем датчика положения педали.

Установите звукоизоляционную панель. См.: Звукоизоляционная панель, замена.

Прокачка сцепления

Примечание: Отвинтите винт стравливания давления, пока не начнут образовываться капли. Варианты, использующие резиновую прокладку вместо конуса.

Проверьте тормозную жидкость

Проверьте уровень тормозной жидкости. Используйте только фирменную тормозную жидкость Volvo (Volvo DOT 4+) при доливании.

Установка корпуса воздухоочистителя

Установите узел корпуса воздухоочистителя с впускной трубой.

Установка провода аккумулятора

Установите провод аккумулятора. См. Аккумуляторная батарея, отсоединение.
