Электромагнитная муфта, компрессор, замена (B6294T)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Внимание: Прочитайте правила техники безопасности при работе с системами кондиционирования воздуха. См. Хладагент, правила техники безопасности.

Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Масло, система кондиционирования, заполнение.

Примечание: При замене компрессора, всегда заменяйте уплотнительные кольца в трубах и быстросъемных соединителях.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Снимите компрессор. См. Компрессор, замена.

Снятие электромагнитной муфты в компрессоре

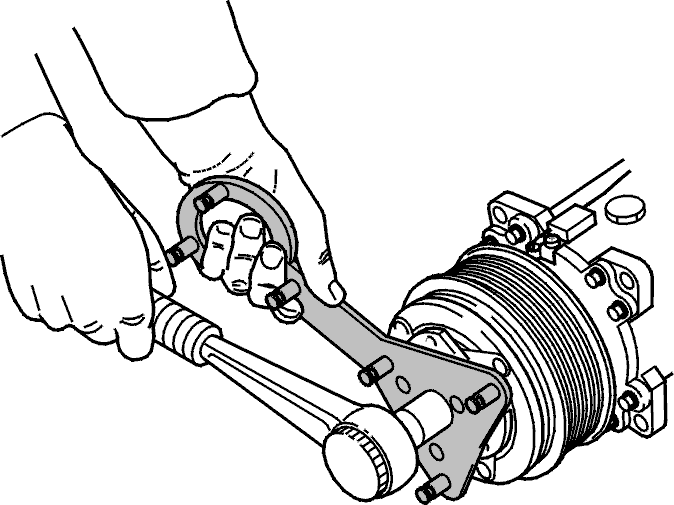

Ослабьте винт диска муфты сцепления. Используйте специальный инструмент 🔧 MOTHÅLL (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR).

Снимите диск муфты сцепления. Используйте съемник, специальный инструмент 🔧 AVDRAGARE (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR).Сохраните шайбы.

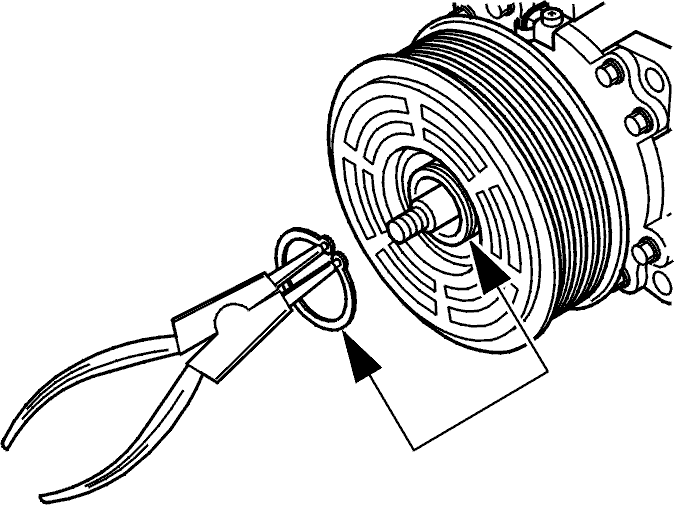

Снимите стопорное кольцо.

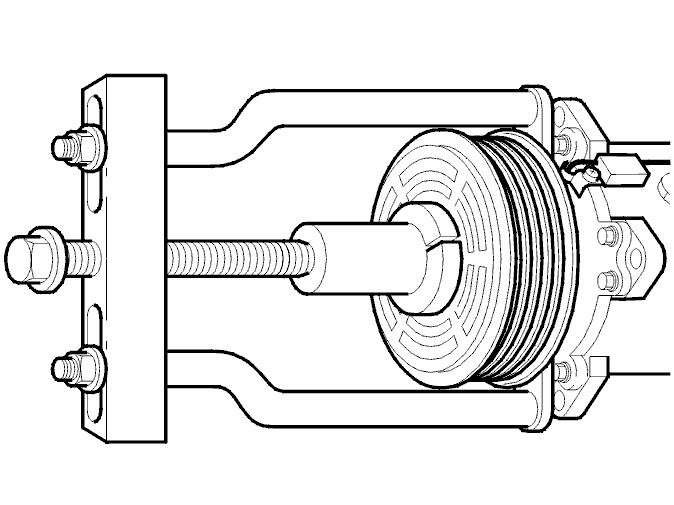

Стяните шкив. Используйте съемник, специальный инструмент 🔧 AVDRAGARE (KOMPRESSOR REMSKIVA/KOPPLING), и насадку, специальный инструмент 🔧 HYLSA MED RING ( KOMPRESSOR REMSKIVA/KOPPLING)UT.Снимите катушку электромагнита.

Установка электромагнитной муфты для компрессора

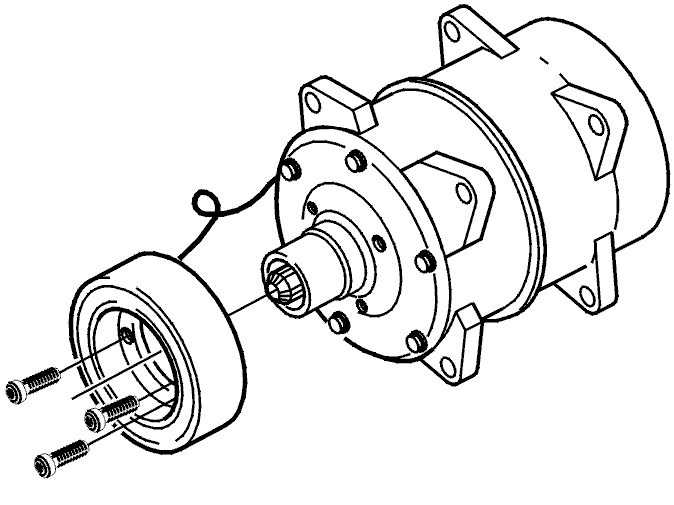

Установите новую катушку электромагнита. Затяните. См.Момент затяжки.

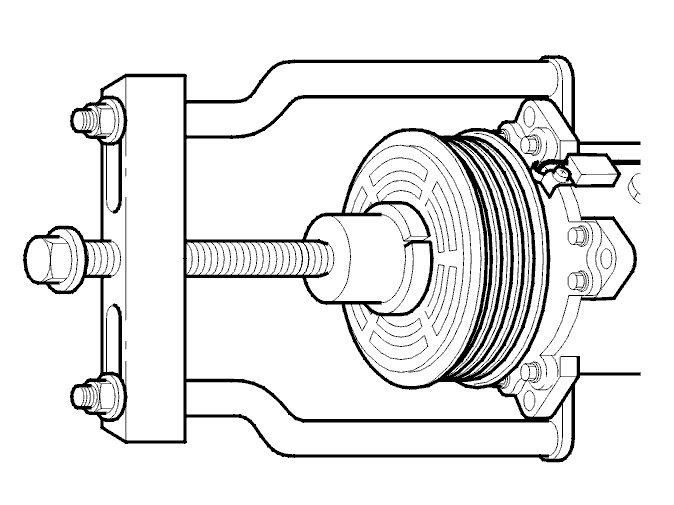

Установите новый шкив. Используйте съемник, специальный инструмент 🔧 AVDRAGARE (KOMPRESSOR REMSKIVA/KOPPLING), и насадку, специальный инструмент 🔧 HYLSA MED RING (KOMPRESSOR REMSKIVA/KOPPLING)IN.

Примечание: Установите инструменты за креплениями копрессора.

Установите стопорное кольцо.

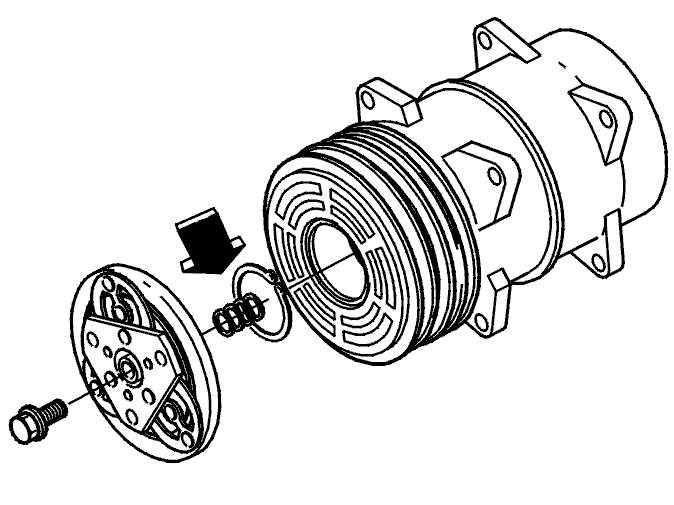

Установите прокладки.

Установите диск муфты сцепления. Установите 1 винт, используя упор, специальный инструмент 🔧 MOTHÅLL (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR). Затяните. См.Момент затяжки.

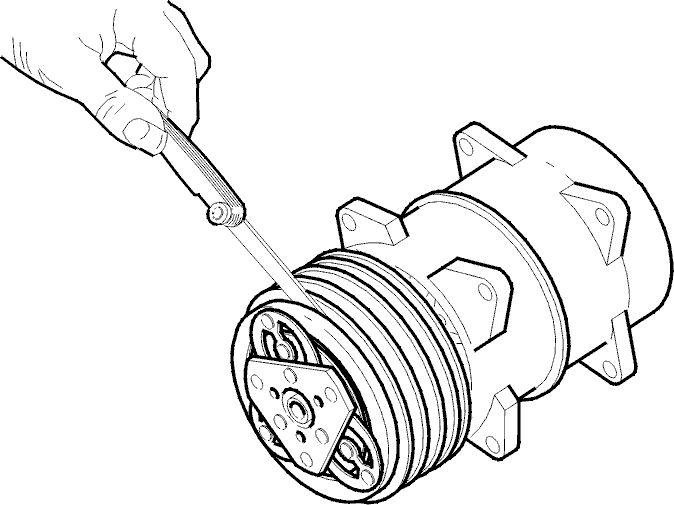

Проверьте зазор между диском сцепления и шкивом. Используйте щуп.Зазор должен быть 0,3-0,5 мм.По всей окружности должен быть зазор 0,3 мм.Замените прокладки, если зазор выходит за данные значения. Имеются следующие размеры:0,2 мм0,3 мм1,0 ммУстановите компрессор. См. Компрессор, замена.
