Электродвигатель вентилятора обдува / блок питания, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Снимите приборную панель. См.Приборная панель, замена.Отсоедините блок управления микроклиматом и элемент конструкции и отведите его наружу. См.Блок управления микроклиматом, замена.

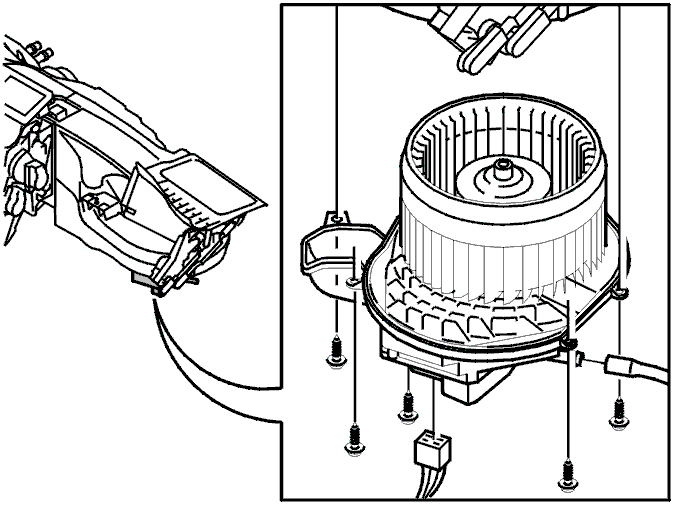

Снятие электродвигателя вентилятора с блока управления микроклиматом

Примечание: Не отсоединяйте трубы системы кондиционирования или шланги охлаждающей жидкости двигателя.

Снимите:

• сливные шланги с двигателя и корпуса фильтра. Затем отодвиньте сливные шланги в сторону
• разъем.

Выверните 5 винтов из электродвигателя вентилятора обдува.Отсоедините и снимите электродвигатель вентилятора обдува и кожух вентилятора.

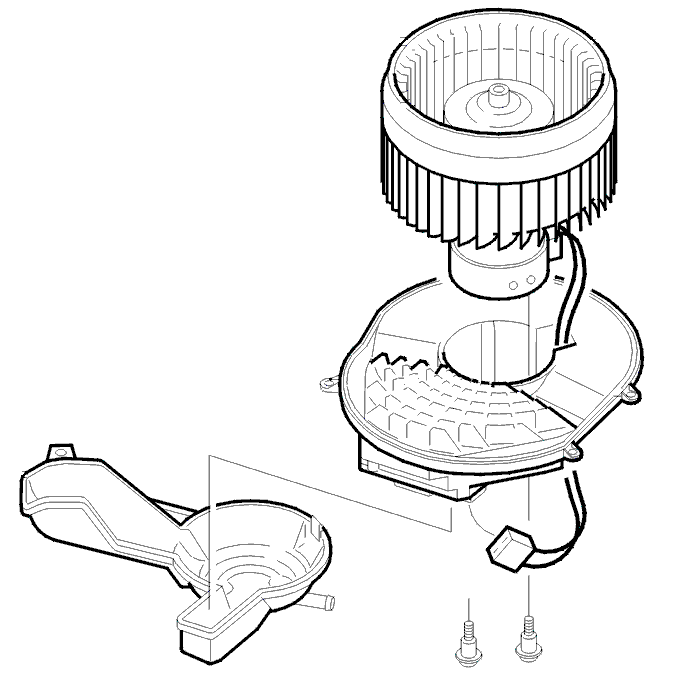

Снятие электродвигателя вентилятора обдува

Снимите разъем.Отсоедините крышку электродвигателя вентилятора обдува.Выверните 2 винта из верхней части электродвигателя вентилятора обдува.Нажмите и вытяните электродвигатель вентилятора и ступицу вентилятора. Используйте, например, отвертку.

Снятие блока питания

Снимите:

• электродвигатель вентилятора обдува и ступицу вентилятора. См.Снятие электродвигателя вентилятора обдува
• блок питания, закрепленный 2 винтами.

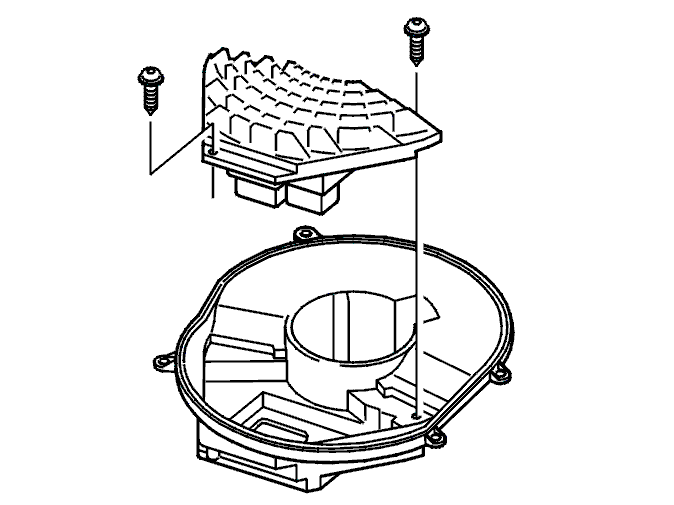

Установка блока питания

Установите блок питания при помощи 2 винтов.

Установка электродвигателя вентилятора обдува

Установите:

• электродвигатель вентилятора обдува и ступицу вентилятора. Используйте 2 винта
• крышку электродвигателя вентилятора обдува
• разъем блока питания.

Установка электродвигателя вентилятора обдува на блоке управления микроклиматом

Установите:

• электродвигатель вентилятора обдува и крышку на блоке управления микроклиматом при помощи 5 винтов
• разъем
• сливной шланг
• блок управления микроклиматом. См.Блок управления микроклиматом, замена
• приборную панель согласно Приборная панель, замена.
