Дополнительная система удерживания (SRS) (2007, 2008)

Оборудование для обеспечения безопасности (дополнительная система удерживания (SRS))

Внимание: Автомобиль оборудован пиротехническими компонентами дополнительной системы удерживания (SRS) и натяжным устройством ремня безопасности. С компонентами в дополнительной системе удерживания (SRS) следует обращаться очень осторожно во время ремонта, чтобы избежать:

• травмы при выполнении ремонта
• повреждения или нарушения нормальной работы дополнительной системы удерживания (SRS).

Внимание: Работы на дополнительных системах удерживания (SRS) всегда должны выполнять квалифицированные специалисты в мастерской.

Меры безопасности и ремонт

Чтобы получить дополнительную информацию о мерах безопасности и ремонте, см. VIDA Конструкция и функционирование, а также соответствующий раздел дополнительной системы удерживания (SRS) ниже:

• 1. Передние ремни безопасности и натяжные устройства ремней безопасности с датчиками катушек ремней безопасности
• дополнительная система удерживания (SRS)
• 3. Надувная подушка безопасности водителя (дополнительная система удерживания (SRS))
• 4. Рулевая колонка
• дополнительная система удерживания (SRS)
• 7. Надувная подушка безопасности пассажира (дополнительная система удерживания (SRS))
• 8. Модуль управления дополнительной системы удерживания (SRS)
• 9. Датчик веса сидящего (OWS)
• 10. Датчик направляющей сиденья
• 11. Датчик натяжного устройства ремня
• сиденье, SIPS (Система защиты при боковом ударе)
• ремень безопасности
• 14. Задние ремни безопасности с натяжными устройствами ремней безопасности
• 15. Надувной занавес (IC)
• 16. Другие компоненты дополнительной системы удерживания (SRS)

1. Передние ремни безопасности и натяжные устройства ремней безопасности с датчиками катушек ремней безопасности

См. Bältesrulle fram и Belastningsbegränsare säkerhetsbälte.

2. Датчик столкновения, дополнительная система удерживания (SRS)

Датчики столкновения дополнительной системы удерживания (SRS) расположены в стойках В и С.См.: .

3. Надувная подушка безопасности водителя (дополнительная система удерживания (SRS))

Надувная подушка безопасности водителя (дополнительная система удерживания (SRS)) отпирается в 2 этапа. При работе с рулевым колесом, валом рулевого колеса или рулевым механизмом определенные операции должны выполняться согласно методике работы с надувной подушкой безопасности водителя.См.: Krockkudde förarsida.

4. Рулевая колонка

У рулевой колонки есть пиротехническое натяжное устройство.См.: Styrkolonn.

5 и 6. Датчик столкновения, дополнительная система удерживания (SRS)

См.: Krocksensor.

7. Надувная подушка безопасности пассажира (дополнительная система удерживания (SRS))

Надувная подушка безопасности пассажира (дополнительная система удерживания (SRS)) отпирается в два этапа.См.: Krockkudde passagerarsida Krockkudde passagerarsida.

8. Модуль управления дополнительной системы удерживания (SRS)

Модуль дополнительной системы удерживания (SRS) находится между стояночным тормозом и рычагом переключателя передач в центральной консоли.

Внимание: Никогда не устанавливайте дополнительное оборудование на или рядом с модулем дополнительной системы удерживания (SRS).

См.: дополнительная система удерживания при помощи надувных подушек безопасности Styrenhet krocksäkerhetssystem Styrenhet krocksäkerhetssystem.

9. Датчик веса сидящего (OWS)

Датчик веса сидящего на сиденье пассажира, находится в пеноматериале в подушке сиденья пассажира.См.: Viktgivare passagerare fram.

10. Датчик направляющей сиденья

Датчик направляющей сиденья представляет собой магнитный датчик, определяющий положение сиденья.См.: Lägesgivare framstol.

11. Датчик натяжного устройства ремня

См.: .

12. Модуль надувной подушки безопасности, сиденье, SIPS (Система защиты при боковом ударе)

См.: Krockkudde framstol Krockkudde framstol.

13. Замок, ремень безопасности

См.: Bälteslås fram.

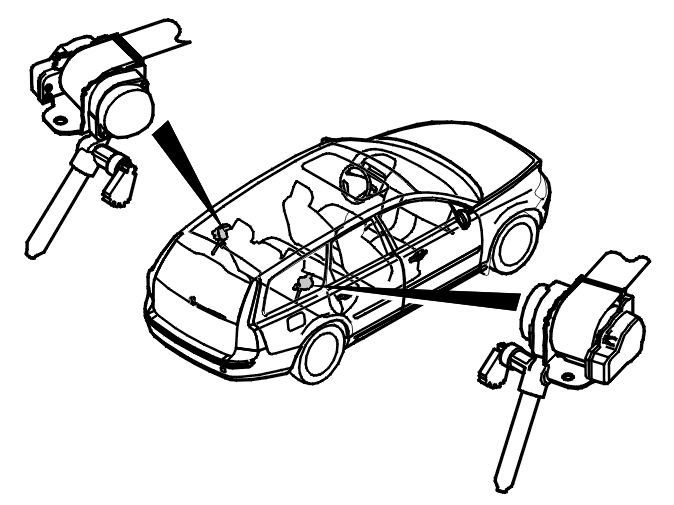

14. Задние ремни безопасности с натяжными устройствами ремней безопасности

См.: Bältesrulle bak.

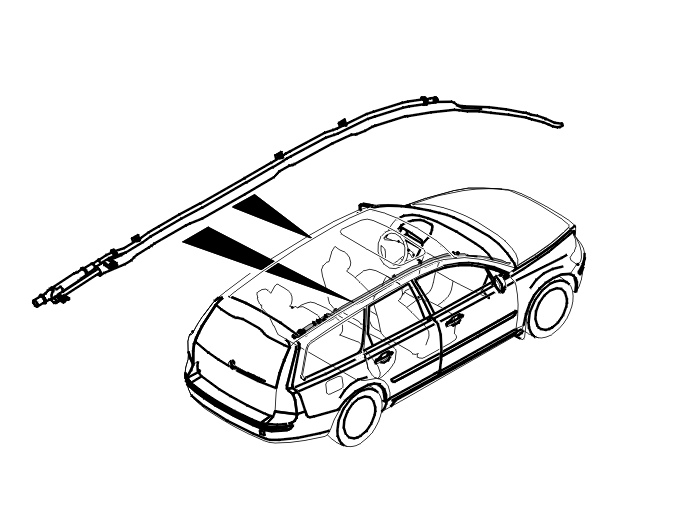

15. Надувной занавес (IC)

Надувной занавес (IC) состоит из двух надувных защитных занавесов, расположенных в нижнем крае крыши, по 1 с каждой стороны автомобиля.Занавес защищает верхнюю часть салона автомобиля, от стойки А до стойки С.См.: Krockgardin.

16. Другие компоненты дополнительной системы удерживания (SRS)

Система защиты при ударе сзади
В передних сиденьях имеется функция защиты при ударе сзади. Эта функция уменьшает вероятность получения травм при ударе автомобиля сзади. Система является полностью механической и встроена в сиденья.

Проводка:
Проводка дополнительной системы удерживания (SRS) оранжевая.При работе с проводкой дополнительной системы удерживания (SRS) будьте особенно осторожны, чтобы не повредить следующие участки:

• звукоизоляционные панели
• бардачок
• приборную панель
• кожухи вала рулевого колеса
• рулевую колонку
• выключатель зажигания
• пороги
• Панели стоек А, В С и D
• крышу
• переднюю боковую пластину (передний датчик столкновения).

Разъем передачи данных:
Разъем передачи данных находится в салоне.

Наклейки:
Наклейки безопасности должны всегда находиться в автомобиле в соответствующих местах. Чтобы получить дополнительную информацию, см.: Placering av säkerhetsdekaler Placering av säkerhetsdekaler Местонахождение предупреждающих наклеек безопасности.
