Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C70 (06-) | — | 2006–2013 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Информация
Важная информация
Осторожно: Если подозреваете наличие утечки силикона, см. Датчик веса пассажира, проверка Датчик веса пассажира, проверка

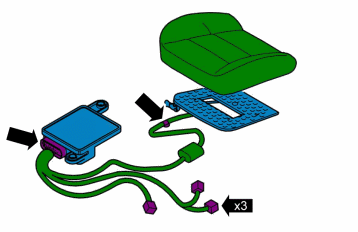

Осторожно: При замене датчика веса сидящего (OWS) следует заменять всю систему. Это потому, что компоненты датчика веса сидящего (OWS) откалиброваны друг к другу производителем. В эту систему входят датчик веса сидящего (OWS), пеноматериал (подушка сиденья) и датчик давления/подушка, заполненная силиконом.
Замена датчика веса сидящего (OWS)
Снятие датчика веса сидящего (OWS)
Зажигание выкл.Отсоедините отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.

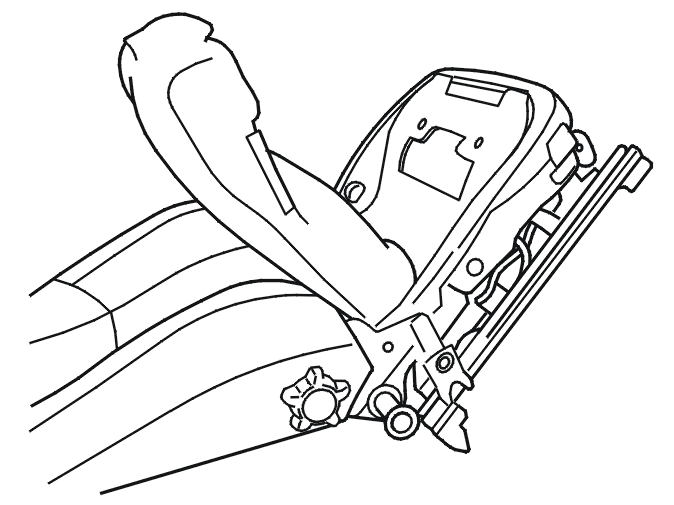

Снимите обивку подушки сиденья: Sittdyna framstol Sittdyna framstol.Положите сиденье на его спинку. Сложите обивку. Снимите подушку сиденья.

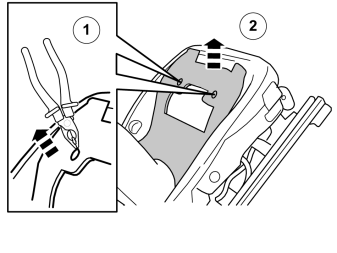

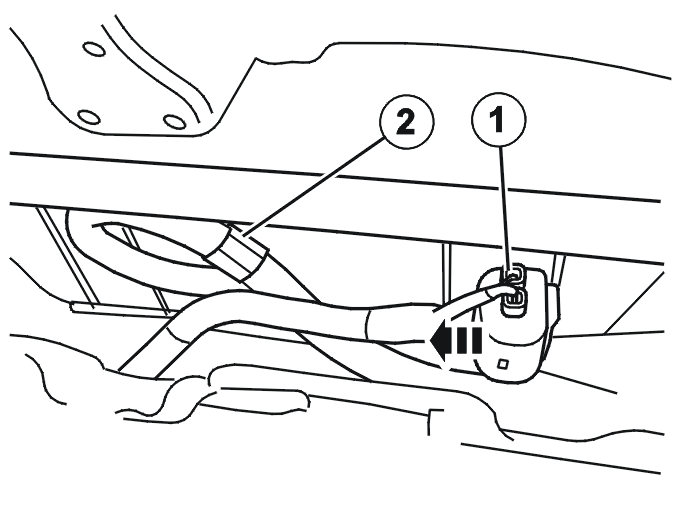

Снимите:
- датчик давления/подушку с силиконом (1) с кронштейна
- зажим/держатель (2) со жгута проводов.

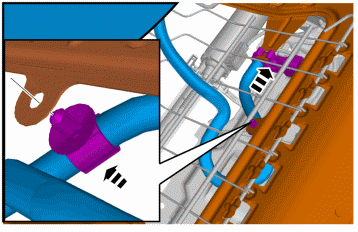

- 2 зажима.
Осторожно: Снимите зажим: потянув его прямо вверх. В ином случае имеется риск утечки силикона.

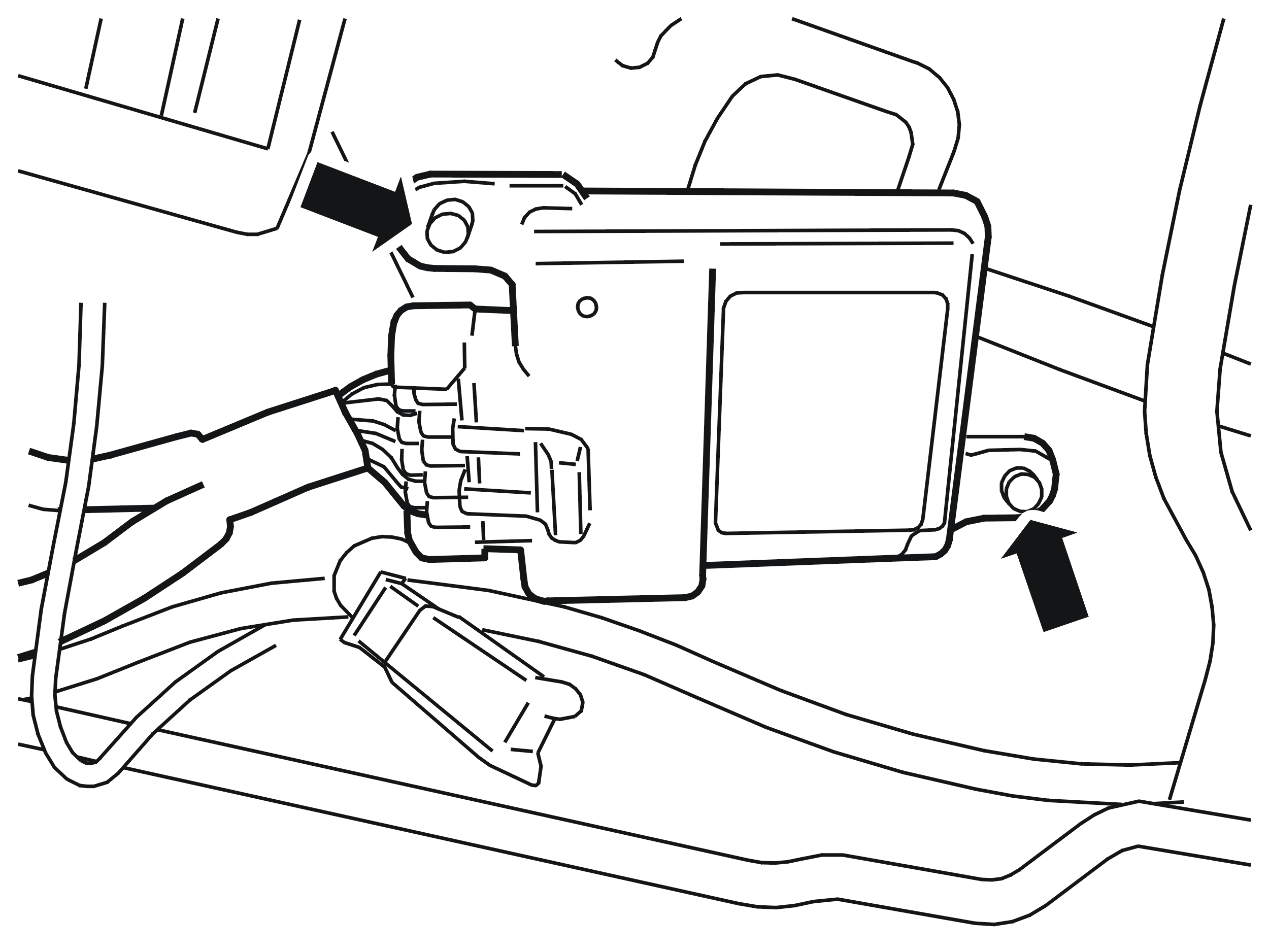

Снимите:
- 2 винта под сиденьем
- разъем на концевом креплении
- разъемы с мультиразъема.
Снимите датчик давления/подушку с силиконом.
Осторожно: Обращайтесь с датчиком давления/подушкой с силиконом осторожно.
Установка датчика веса сидящего (OWS)

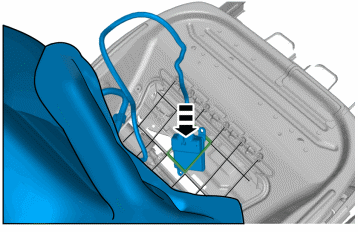

Установите нагревательный элемент. Värmeslinga framstol Värmeslinga framstol
Примечание: Убедитесь в том, что проводка была введена именно в то, отверстие, которое показано на рисунке.
Осторожно: Убедитесь в том, что шланг силиконовой подушки на датчик давления не передавлен при установке.
Осторожно: Убедитесь в том, что шланг силиконовой подушки на датчик давления не передавлен при установке.
Установите:
- 2 винта. Затяните
- разъем на концевом креплении
- разъемы на мультиразъеме
- датчик давления/подушку с силиконом на кронштейне под сиденьем. Закрепите шланг для силикона в зажиме/держателе
- датчик давления/подушку с силиконом, используя 2 зажима
- подушку сиденья. Отведите вниз и закрепите обивку. Sittdyna framstol Sittdyna framstol
- отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.
Калибровка датчика веса сидящего (OWS)
Внимание: Калибровать датчик веса сидящего (OWS). См. VIDA Car communication.
