Диагностика и функции

Применимость

Общая информация

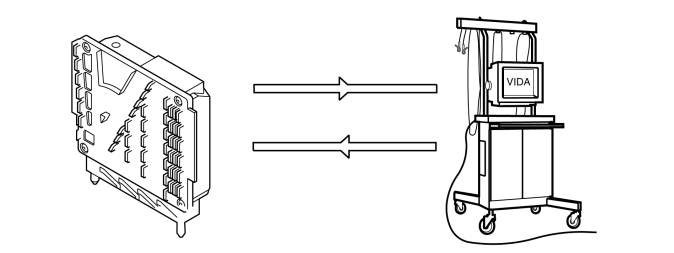

Функция диагностики модуля управления может выполнять и представлять на подключенном инструменте диагностики следующее:

• Сохранять индикаторы неисправности (коды неисправности) и в определенных случаях включать предупреждающую лампу или показывать текстовое сообщение.
• Сохранять информацию по типу неисправности:
• Удалите информацию по неисправности и по пояснению этой неисправности.
• Представьте значение (параметры) различных подключенных входящих и выходящих сигналов от, например, компонентов и другие расчетные значения.
• Представьте номер детали, версию, номер артикула и т.д. программного обеспечения и оборудования.
• Представьте и измените некоторые специальные настройки клиента и конфигурации.
• Выведите/настройте (активируйте) подключенные выходящие сигналы.
• Запустите специальную встроенную проверочную программу/проверки, например, калибровку датчика положения передачи, экспресс-проверку системы топливного бака.
• Проверка доступа с целью ограничения доступа к определенным параметрам и функциям. Доступны лишь после открывания, например, с помощью кода PIN.

Что точно в состоянии выполнить каждый диагноз зависит от модельного года и от системы.

Коды неисправности (индикатор неисправности)

• Общая информация
• Условия, необходимые для нахождения неисправности системой диагностики
• Рабочий цикл/цикл эксплуатации
• Аварийная программа, программа помощи "Limp-home"
• Классификация кодов неисправности
• Наименование кодов неисправности
• Идентификатор статуса
• Счетчик
• Зафиксированные значения
• Удаление кодов неисправности
• Readiness Monitor (только на некоторых рынках сбыта)

Параметры

Параметры или значения представляют собой данные, которые считываются из памяти модуля управления с целью, например, проверки сигнала от датчика или идентификации версии программы модуля управления.Параметры могут быть разделены на две группы:

• динамические значения, которые постоянно обновляются в модуле управления
• статические значения, которые не изменяются модулем управления и которые всегда сохраняются.

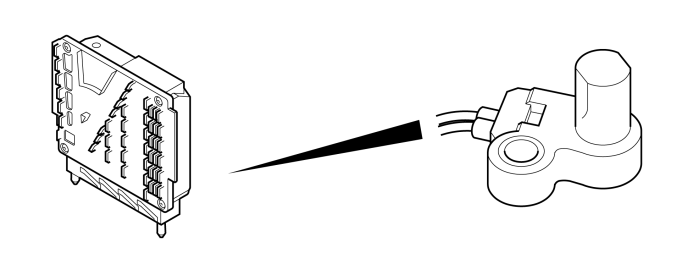

Параметры, динамические

Динамические значения сохраняются в памяти RAM, т.е. они исчезнут при отключении питании памяти (модуль был выключен). Как только модуль управления опять получит питание (зажигание включено) значение сохраняется опять.

Пример значений:

• Наружная температура
• Обороты двигателя
• нагрузка
• Температура охлаждающей жидкости
• скорость автомобиля
• Напряжение аккумулятора

Значения обновляются постоянно через определенные интервалы. Это означает, что определенные значения обновляются через очень короткое время, а другие обновляются реже. Важность того или иного значения определяется узлом обновлений.Считывая значение, например, от датчика или контакта, можно определить правильность сигнала.

Примечание: После обнаружения неисправности и сохранения кода неисправности, показанное значение может быть заменом и не настоящим. Если значение не будет изменено, например, если датчик не будет отключен, то может быть показано замененное значение.

Параметры, статические

Статические значения сохраняются в модуле EEPROM, это означает, что эти значения всегда остаются в памяти, независимо от подачи питания. Эти значения как правило не обновляются модулем управления, а изменяются при помощи, например, инструмента диагностики при изготовлении автомобиля на заводе или в процессе перепрограммирования на станции обслуживания.

Пример значений:

• номер аппаратного обеспечения (модуль управления без программного обеспечения)
• серийный номер аппаратного обеспечения (модуль управления без программного обеспечения)
• номер программного обеспечения
• номер диагностического программного обеспечения.
• Запрограммированные клиентом значения, например, температура в салоне, включение и выключение аварийного сигнала.
• Конфигурация автомобиля, например, оснащение и оборудование, которое может быть использовано для сравнения физического оборудования автомобиля с конфигурацией автомобиля. Конфигурация находится под воздействием/изменяется при загрузке программного обеспечения.

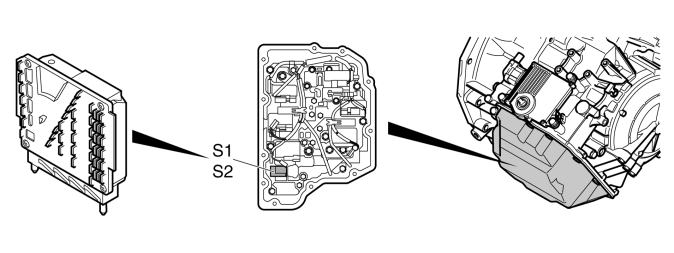

Активирования

Эта функция позволяет управлять (активировать) компонентами, подключенными к модулю управления. Пример компонентов:

• Реле
• Соленоиды
• Моторы замков
• двигателями заслонок
• Сигналы на другие модули управления.

Примечание: При обнаружении неисправности сохраняется код неисправности и активируются аварийные функции или вспомогательная программа с целью "защиты" системы, чтобы модуль управления мог не допустить активирование.

В зависимости от системы, модуль управления или инструмент диагностики выполняет различного типа активирование компонентов по запрограммированному шаблону, например Выкл, Вкл, Выкл, Вкл, Выкл, Вкл и т.д. в одной последовательности.Для других систем компонент активируется, например Вкл и остается включенным до завершения активирования.

Экспресс-проверки, калибровки

Экспресс-проверки или калибровки представляют собой функции или органы управления, интегрированные в программное обеспечение и запускаемые при помощи команды инструмента диагностики.При помощи этой функции, можно запускать определенные запрограммированные функции управления или заученные функции. Пример таких функций:

• Экспресс-проверка системы топливного бака
• Экспресс-проверка управления распределительного вала
• Сброс показаний адаптаций и счетчика замены масла
• Калибровка индикатора позиции передачи
• Калибровка компонентов модуля управления тормозами (BCM)

Примечание: Для запуска и выполнения этих функций часто должны быть выполнены определенные условия запуска.

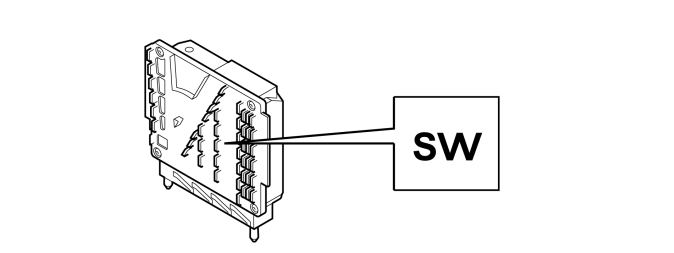

Загрузка программного обеспечения

Вы можете загрузить новое программное обеспечение в модули. При заказе нового программного обеспечения, программное обеспечение, которое установлено в автомобиле и оборудование сравнивается с базой данных Volvo. Если сравнение совпадает, программное обеспечение загружается в модуль управления.Если результат сравнения между автомобилем и центральной базой данных Volvo не подтверждается, база данных обновляется конфигурацией автомобиля. Когда эта процедура завершена, происходит загрузка программного обеспечения.Чтобы получить дополнительную информацию о загрузке, см. Конструкция и функционирование, загрузка программного обеспечения.
