Счетчик

Применимость

Общие сведения

Для каждого кода неисправности в модуле управления имеется несколько счетчиков. счетчики подсчитывают количество рабочих циклов, выполненных в модуле управления с неисправностью или без неисправности, с обнаруженной или необнаруженной неисправностью. В системах управления до моделей 1999 года и в зависимости от системы управления может быть меньшее количество счетчиков или они могут вообще отсутствовать. Начиная с модельного года 1999, в одной системе имеется несколько счетчиков. Встречаются следующие счетчики:

• Счетчик 1
• Счетчик 2*
• Счетчик 3
• Счетчик 4
• Счетчик 5 **
• Счетчик 6
• Счетчик 7
• Счетчик 8

В тексте используется только понятие Рабочий цикл, называемый еще Эксплуатационным циклом. В принципе только система с концептом диагностики Generic Global Diagnostic (GGD).* Только эмиссионные системы.При удалении кодов неисправности стираются и значения счетчиков.

Примечание: Идентификатор статуса, Счетчик и Зафиксированные значения являются наиболее важными вспомогательными инструментами для определения характера неисправности, т.е.:

• когда была обнаружена неисправность (зафиксированное значение, счетчик)
• в каких условиях работы возникла неисправность (зафиксированные значения)
• статус проверки (самодиагноз) (идентификатор статуса)
• как часто неисправность имела место (счетчик).

Счетчик Volvo Diagnos II

На графике А показано когда по времени неисправность имела место. На иллюстрации показано когда модуль управления обнаружил неисправность в других рабочих циклах (линия Х), эта неисправность была повторена еще 4 раза, в общей сложности 5 раз. Показания счетчика могут считываться для каждого кода неисправности в модуле управления, в котором он находится. Рабочий цикл отмечен вертикальной линией. Рабочий цикл начинается чаще всего с включения зажигания и заканчивается выключением зажигания.Счетчик 1 (C#1). Подсчитывает количество рабочих циклов после последнего подтверждения рабочего цикла. Как только неисправность будет обнаружена и подтверждена, значение сбрасывается на ноль.Так как неисправность обнаруживается и удаляется в следующем рабочем цикле (линия А), счетчик 1 будет подсчитывать до 1 лишь в последующем рабочем цикле (рабочий цикл 3), т.е. рабочий цикл который был выполнен после последнего подтверждения неисправности.В рабочем цикле 4 показания счетчика обновляются опять, сейчас его значение 2. Сразу же после этого обнаруживается неисправность (график А), неисправность подтверждается и значение счетчика сбрасывается на ноль. В рабочем цикле 5 эта последовательность опять повторяется.Другими словами, если значение равно нулю, значит в данный момент или раньше в данном рабочем цикле имела место неисправность. Если после перезапуска двигателя, и после начала нового рабочего цикла (зажигание было выключено и затем опять включено) значение счетчика будет по-прежнему 0, значит неисправность скорее всего постоянная.Значение близкое к нулю говорит о том, что неисправность была обнаружена недавно. Возможно и такое, что неисправность присутствует, но проверка кодов неисправности еще не была запущена в данном рабочем цикле, поэтому показания счетчика и не были сброшены на ноль. Высокое значение счетчика говорит о том, что неисправность была обнаружена несколько предыдущих рабочих циклов тому назад.Счетчик 3 (C#3) (см. график). Подсчитывает количество рабочих циклов, выполненных после первого подтверждения неисправности. После первого подтверждения неисправности, значение счетчика будет увеличиваться на 1 в каждом следующем рабочем цикле, независимо от того была обнаружена неисправность или нет. Т.е. счетчик подсчитывает рабочие циклы после цикла, в котором неисправность была обнаружена в первый раз. См. график, где значение на счетчике увеличивается на 1 в каждом рабочем цикле, окончательное значение на счетчике будет 6.Низкое значение говорит о том, что неисправность произошла в первый раз сравнительно недавно. Высокое значение указывает на то, что первое обнаружение неисправности произошло некоторое время тому назад.Счетчик 4 (C#4) (см. график). Подсчитывает количество рабочих циклов, после цикла, когда неисправность была подтверждена в первый раз. График показывает, что после первого обнаружения неисправности, неисправность была обнаружена еще в 3-х рабочих циклах. Т.е. после первого обнаружения неисправности было выполнено 6 рабочих циклов (счетчик 3), в которых неисправность была обнаружена 3 раза (счетчик 3). Упростив, можно сказать, что в данном примере неисправность имело место/обнаруживалась в каждом втором рабочем цикле, то есть возникает часто.Индикацию интенсивности неисправности можно получить при сравнении значений счетчика 4 и 3. Чем ближе значение счетчика 4 к значению счетчика 3, тем чаще имела место неисправность.Если значение счетчика 3 и 4 одинаково, значит неисправности имела место в каждом рабочем цикле, т.е. неисправность происходит часто.Счетчик 5 (C#5). Счетчик суммирует время работы модуля управления после первого подтверждения неисправности и до сохранения кодов неисправности в секундах. Время работы модуля управления подсчитывается только при активности модуля, и не когда он находится в "спящем состоянии". Счетчик показан на иллюстрации.Счетчик 6 (C#6). Счетчик суммирует время продолжительности проверки кодов неисправности после первого подтверждения неисправности и до сохранения кодов неисправности в секундах. Счетчик показан на иллюстрации.Счетчик 7 (C#7). Счетчик суммирует время подтверждения неисправности - время после первого подтверждения неисправности и до сохранения кодов неисправности в секундах. Счетчик показан на иллюстрации.

Счетчик Generic Global Diagnostics (GGD)

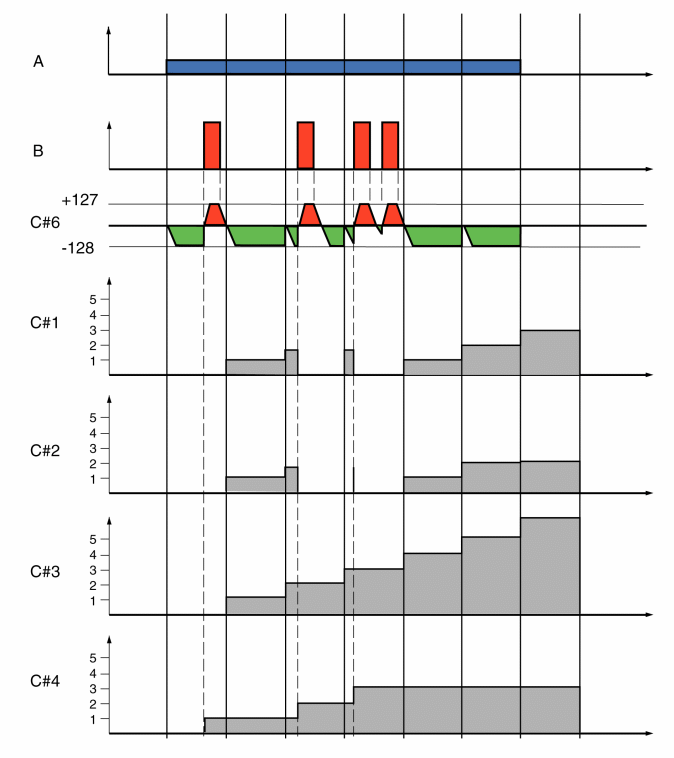

График А. Проверка кодов неисправности активнаПоказывает включена ли проверка кодов неисправности или нет. Активная проверка отмечена синим цветом на поверхности. Не входит как идентификатор статуса.График B. Неисправность активнаПоказывает активна ли неисправность в автомобиле или нет. При наличии неисправности, поверхность отмечена красным цветом. Не входит как идентификатор неисправности.На иллюстрации показано, что модуль управления обнаружил неисправность во втором рабочем цикле, и эта неисправность была повторена 4 раза. Значение счетчика может быть считано по каждому коду неисправности в модуле управления в котором он присутствует. Рабочий цикл отмечен вертикальной линией. Рабочий цикл начинается чаще всего включением зажигания и завершается выключением зажигания.Счетчик 1 (C#1). Подсчитывает количество рабочих циклов, выполненных после последнего обнаружения неисправности. Как только неисправность была обнаружена и подтверждена, значение сбрасывается на ноль. В случае, если неисправность была обнаружена, но исчезла в последующем рабочем цикле (график А), счетчик 1 добавляет 1 значение в следующем рабочем цикле (цикл 3), т.е. один рабочий цикл после последнего подтверждения неисправности.В рабочем цикле 4 показания счетчика обновляются опять, сейчас его значение 2. Сразу же после этого обнаруживается неисправность (график А), неисправность подтверждается и значение счетчика сбрасывается на ноль. В рабочем цикле 5 эта последовательность опять повторяется.Другими словами, если значение был сброшено на ноль, значит неисправность по-прежнему присутствует или присутствовала раньше в данном рабочем цикле. Если в данных условиях был выполнен перезапуск двигателя (зажигание должно быть выключено и потом опять включено) и если значение счетчика по-прежнему 0, значит неисправность скорее всего постоянная.Значение близкое к нулю говорит о том, что неисправность была обнаружена недавно. Возможно и такое, что неисправность присутствует, но проверка кодов неисправности еще не была запущена в данном рабочем цикле, поэтому показания счетчика и не были сброшены на ноль. Высокое значение счетчика говорит о том, что неисправность была обнаружена несколько предыдущих рабочих циклов тому назад.Счетчик 2 (C#2). Подсчитывает количество рабочих циклов, выполненных после последнего подтверждения неисправности и проверки кода неисправности без того, чтобы неисправность была опять обнаружена и подтверждена. Т.е. когда была выполнена проверка кода неисправности и никакая неисправность не была обнаружена, значение счетчика будет увеличиваться на 1 в каждом рабочем цикле. Как только неисправность будет обнаружена и подтверждена, показания сбрасываются на ноль.Когда неисправность была обнаружена и потом исчезла в последующем рабочем цикле (график А), счетчик 2 будет увеличивать значение на 1 лишь в последующем рабочем цикле (рабочий цикл 3). В рабочем цикле 4 значение счетчика опять обновляется (проверка кода неисправности была выполнена, и неисправность не была найдена), сейчас до значения 2. сразу же после обнаружения неисправности (график А), неисправность подтверждается и значение на счетчике сбрасывается на ноль. В рабочем цикле 5 этот процесс будет опять повторен.В рабочем цикле 6 и 7, выполняется проверка кода неисправности но неисправность не была обнаружена, и значение счетчика после этого будет 2. В рабочем цикле 8 проверка кода неисправности не выполняется и значение на счетчике остается прежним.Счетчик 3 (C#3). Подсчитывает количество рабочих циклов, выполненных после первого подтверждения неисправности. После того, как неисправность была подтверждена, счетчик увеличивает значение на 1 в каждом последующем рабочем цикле, независимо от того была ли обнаружена неисправность или нет. См. график, где значение счетчика увеличивается на 1 в каждом последующем рабочем цикле и окончательное значение счетчика будет 6.Низкое значение говорит о том, что неисправность произошла в первый раз сравнительно недавно. Высокое значение указывает на то, что первое обнаружение неисправности произошло некоторое время тому назад.Счетчик 4 (C#4). Счетчик подсчитывает количество рабочих циклов, в которых неисправность была подтверждена, значение счетчика обновляется лишь после того как в этом рабочем цикле была обнаружена неисправность. Окончательное значение счетчика будет 3.Индикацию интенсивности неисправности можно получить при сравнении значений счетчика 4 и 3. Чем ближе значение счетчика 4 к значению счетчика 3, тем чаще имела место неисправность.Счетчик 5, нагревание (C#5). Счетчик подсчитывает количество циклов нагревания выполненных после того, как погасла экологическая лампа (MIL). Счетчик не показан на иллюстрации. Примечание! Относится только к системам, имеющим отношение к эмиссии.Счетчик 6, индикация неисправности (C#6). Счетчик подсчитывает количество внутренних обнаруженных неисправностей, выполненных для данного кода неисправности. Когда значение этого счетчика достигнет +127, модуль управления определяет неисправность как присутствующую в данный момент.Когда значение счетчика достигнет -128, неисправность не считается активной. Значение сбрасывается при каждом новом рабочем цикле.Если значение достигнет +127, значит модулем управления была обнаружена неисправность, значение увеличивается при каждой проверке. При отсутствии неисправности, модуль управления уменьшает значение до минимального в -128.Значение может изменяться только в том случае, когда модуль управления запускает проверку кодов неисправности. Величина каждого шага увеличения и уменьшения значения модулем управления в пределах от +127 до -128 может быть разной, в зависимости от модуля управления. Предела +127 и -128 запрограммированы в модуле управления.В графике, счетчик подсчитывает вначале вниз до -128 при запуске проверки кодов неисправности. Когда возникла неисправность (график В) и когда проверка кодов неисправности обнаружила неисправность значение счетчика вначале сбрасывается на 0 и затем увеличивается до +127. Лишь после этого считается, что неисправность присутствует. Если неисправность исчезнет и проверка кодов неисправности активна, то счетчик отсчитывает вниз до -128.Счетчик 7, индикация неисправности - максимальное данное (C#7). Показывает максимальное значение, которое счетчик 6 имеет в данном рабочем цикле.Счетчик не показан на иллюстрации.Счетчик 8 обнаружение неисправности - максимальное предыдущее (C#8). Показывает максимальное предыдущее значение на счетчике 6 в настоящем и/или в предыдущем рабочем цикле.Счетчик не показан на иллюстрации.
