Идентификатор статуса

Применимость

Общие сведения

Имеются идентификаторы статуса, на которых можно прочитать значение для каждого кода. Модуль управления проверяет каждое соединение (сигнал) или функцию более или менее периодически, в зависимости от условий запуска самодиагностики.Считывая коды неисправности с принадлежащими им идентификациями статуса, можно получить статус кода обнаруженной неисправности, и узнать присутствует ли она еще или нет.

Примечание: Идентификатор статуса, Счетчик и Зафиксированные значения являются наиболее важными вспомогательными инструментами для определения характера неисправности, т.е.:

• когда была обнаружена неисправность (зафиксированное значение, счетчик)
• в каких условиях работы возникла неисправность (зафиксированные значения)
• статус проверки (самодиагноз) (идентификатор статуса)
• как часто неисправность имела место (счетчик).

Все идентификаторы статуса (или счетчики неисправностей) не должны вводиться в модуль управления, в разных системах это выполняется по-разному. Все идентификаторы статуса начинают подсчет заново в начале каждого нового рабочего цикла или при удалении кодов неисправности. Идентификатор статуса должен считываться постоянно, так как различные идентификаторы обновляют данные позднее.Ниже приведены описания возможных идентификаторов статуса.

Примечание: Идентификаторы статуса системы с версией диагностики Volvo Diagnos II немного отличаются от идентификаторов статуса версии диагностики Generic Global Diagnostics (GGD). См. ниже.

При удалении кодов неисправности стираются и значения идентификаторов статуса.

Идентификатор статуса Volvo Diagnos II

Имеются следующие идентификаторы (показанные значения действительны до нового считывания):

• SB 01 Выполняется проверка кодов неисправности.
• SB 02 Проверка кода неисправности выполняется как минимум один раз в текущем рабочем цикле.
• SB 03 В процессе выполнения последней проверки кодов неисправности в текущем рабочем цикле была найдена непредвиденная/одиночная неисправность.
• SB 04 В процессе выполнения проверки кодов неисправности в текущем рабочем цикле была найдена как минимум одна непредвиденная/одиночная неисправность.
• SB 05 Был обнаружен запрос включения предупреждающей лампы/текстового сообщения по причине неисправности.
• SB 06 Проверка кода неисправности была заблокирована по той причине, что в другой проверке кодов неисправности была обнаружена неисправность.
• SB 08 Счетчик обнаруженных неисправностей, настоящее значение.
• SB 09 Счетчик обнаруженных неисправностей, максимальное значение, достигнутое в определенный момент в настоящем рабочем цикле.

Сокращение SB от английского наименования Status Bit.

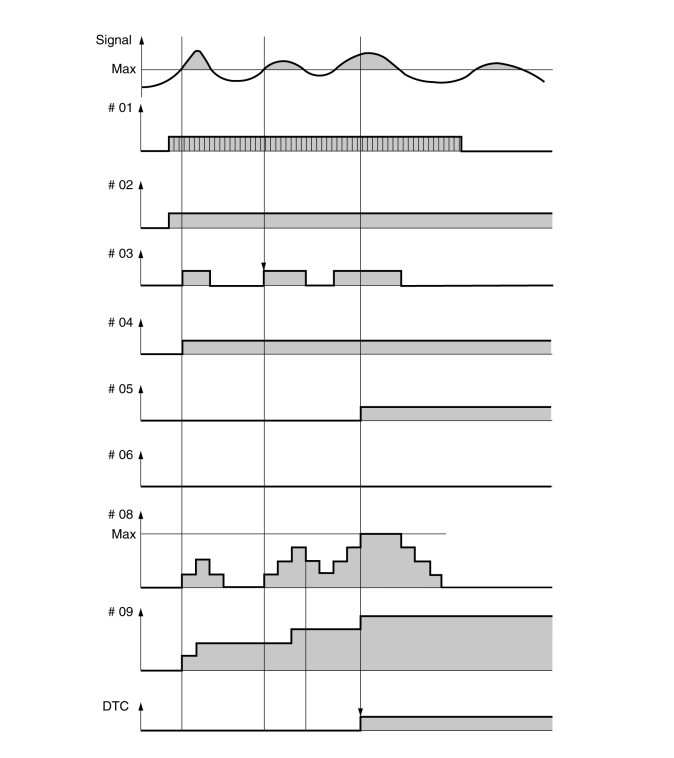

Верхний график показывает значение варьированного сигнала. Если значение сигнала превышает максимальное, это считается ошибкой модуля управления, при этом регистрируется непредвиденная неисправность, т.е. скоро возникнет неисправность. Серая поверхность обозначает, что сигнал рассматривается как неисправность.Ниже используется только понятие Рабочий цикл, называемый еще Эксплуатационным циклом.

Примечание: При удалении кодов неисправности, удаляются также коды идентификатора статуса!

SB01 Выполняется проверка кодов неисправности (второй график сверху).Показывает выполняется ли в данный момент проверка неисправностей или нет (в данном рабочем цикле). Неисправности могут быть обнаружены лишь в момент выполнения проверки и при этом подаются коды неисправности.Отмеченная серым цветом поверхность означает, что проверка выполняется, и при возникновении неисправности она будет обнаружена. Поверхность с линиями говорит о том, что проверка выполняется согласно заранее установленных циклов.Идентификатор статуса показывает 03 или 04 в зависимости от того была ли обнаружена неисправность или нет. В данном случае неисправность была обнаружены 3 раза, см. идентификатор статуса 03.Альтернатива статуса при считывании Да (проверка выполняется) или Нет (проверка не выполняется).SB02 Проверка неисправности выполняется как минимум один раз в настоящем рабочем цикле (третий график сверху).Показывает, что проверка кодов неисправности была или не была выполнена в данном рабочем цикле. Т.е. имел ли модуль управления возможность обнаружить неисправность и подать код в данном рабочем цикле.Поверхность, отмеченная серым цветом означает, что проверка была выполнена. Если проверка была выполнена в данном рабочем цикле, статус будет всегда Да до начала нового рабочего цикла, т.е. пока зажигание не будет выключено и включено опять. При начале нового рабочего цикла значения идентификатора сбрасываются на ноль и переводятся в начале на Нет.03 и 04 показывают была ли обнаружена неисправность или нет.Альтернатива статуса при считывании Да (проверка выполнена) или Нет (проверка не выполнена).SB03 В последней проверке кодов неисправности в данном рабочем цикле была обнаружена непредвиденная/одиночная неисправность (четвертый график сверху).Непредвиденная (неустойчивая) неисправность была обнаружена 3 раза в последней проверке в данном рабочем цикле, т.е. когда выполнялась последняя проверка (см. идентификатор статуса 01) неисправность была обнаружена 3 раза.Альтернатива статуса при считывании Да (была найдена непредвиденная неисправность) или Нет (никакая непредвиденная неисправность не была найдена).

Примечание: Когда модуль управления обнаруживает неисправность в первый раз (идентификатор статуса 03 и 04), код неисправности пока не сохраняется (см. последний график). Лишь после того, как значение на счетчике неисправности 08 достигнет определенного значения, модуль управления рассматривает неисправность как действительную (подтвержденную) и при этом сохраняется код неисправности.

SB04 Непредвиденная/одиночная неисправность, имевшая место как минимум один раз в данном рабочем цикле (пятый график сверху).В настоящем рабочем циклы как минимум один раз была обнаружена непредвиденная неисправность (неустойчивая). Серая поверхность означает, что была обнаружена неисправность.Если неисправность была обнаружена в данном рабочем цикле, статус будет всегда Да до тех пор, пока зажигание не будет выключено и пока не будет начат новый рабочий цикл. После начала рабочего цикла значения на идентификаторе статуса сбрасываются на ноль и в начале будут Нет. 03 и 04 показывает была ли обнаружена неисправность или нет.Альтернатива статуса при считывании Да (проверка выполнялась раньше) или Нет (проверка не выполнялась).SB05 Запрос включения предупреждающей лампы/текстового сообщения (шестой график сверху).Сведения о коде неисправности активируют предупреждающую лампу или текстовое сообщение на панели приборов. В этом случае поступил запрос включения предупреждающей лампы после подтверждения и сохранения кода неисправности.Альтернативой статуса при считывании будет Да (запрос выполнен) или Нет (запрос отсутствует).SB06 Проверка неисправностей заблокирована (седьмой график сверху)Информация о проверке кодов неисправности выключена по той причине, что возникла неисправность и что был подан код неисправности при обнаружении основной неисправности. Если эта неисправность является причиной других неисправностей, то подача кодов неисправности блокируется. Проверка кодов неисправности в данном случае не будет заблокирована.Альтернатива статуса при считывании Да (код неисправности заблокирован) или Нет (код неисправности не заблокирован).SB08 Счетчик обнаруженных неисправностей, настоящее значение (восьмой график сверху).При обнаружении модулем управления непредвиденной неисправности, счетчик обнаруженных неисправностей добавляет значение, пока неисправность присутствует.Если неисправность больше не присутствует счетчик опять уменьшает значение. показания счетчика являются основанием для определения сохранения кода неисправности модулем управления, коды неисправности сохраняются в автомобиле лишь после того, как значение счетчика достигнет определенного максимального значения. Это максимальное значение может быть разным для разных кодов неисправности.Подсчет управляется тем, как долго присутствовала неисправность перед тем, как она дала симптом клиента. Счетчик используется также для определения того действительная ли это неисправность или она присутствовала только в течение определенного времени. Так модуль управления подтверждает код неисправности, т.е. подсчитывает присутствует ли неисправность в действительности.SB09 Счетчик обнаруженных неисправностей, максимальное значение ниже в данном рабочем цикле.Показывает максимальное значение, достигнутое идентификатором статуса 08 в настоящем рабочем цикле. В начале нового рабочего цикла показания счетчика сбрасываются на ноль.

Идентификатор статуса Generic Global Diagnostics (GGD)

Имеются следующие идентификаторы статуса (показанные значения действительны до нового считывания):

• SB 00 В последней проверке в данном рабочем цикле была обнаружена неисправность
• SB 01 Неисправность была обнаружена как минимум один раз в данном рабочем цикле
• SB 02 Неисправность была обнаружена как минимум один раз в данном и в предыдущем рабочих циклах
• SB 03 Неисправность была обнаружена недавно после удаления кодов неисправности
• SB 04 Проверка кодов неисправности была выполнена как минимум один раз после удаления кодов неисправности
• SB 05 неисправность была обнаружена как минимум один раз после удаления кодов неисправности.
• SB 06 Проверка кода неисправности выполняется как минимум один раз в текущем эксплуатационном цикле.
• SB 07 Был обнаружен запрос включения предупреждающей лампы/текстового сообщения по причине обнаруженной неисправности.

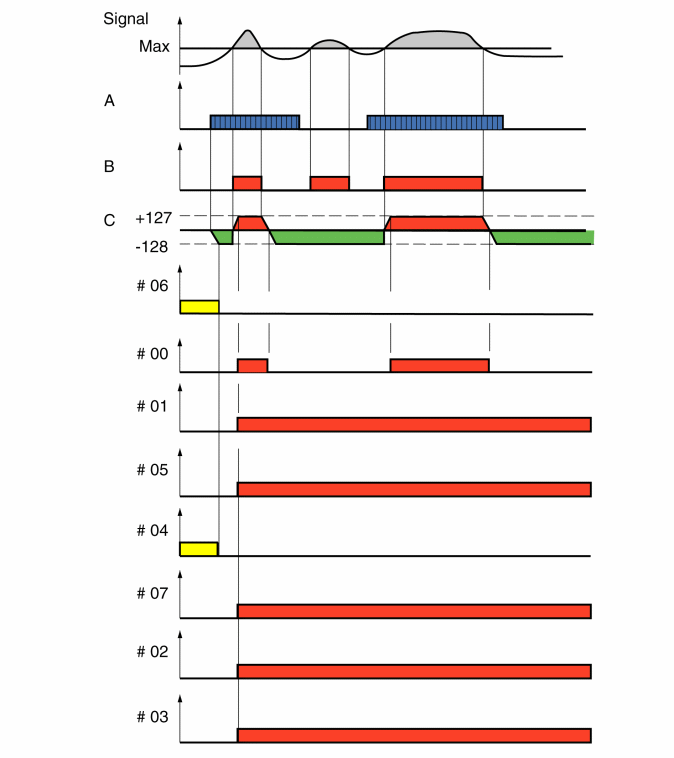

Верхний график показывает значение варьированного сигнала. Если значение сигнала превышает максимальное, это считается ошибкой модуля управления, при этом регистрируется неисправность, т.е. скоро возникнет неисправность. Серая поверхность обозначает, что сигнал рассматривается как неисправность.Ниже используются только понятия Рабочий цикл, которые иногда называются и Эксплуатационным циклом. Порядок идентификаторов статуса на рисунке в списке ниже представлен согласно группы, к которой они принадлежат, и не в порядке номера!

Примечание: При удалении кодов неисправности, сбрасываются также коды идентификатора статуса!

График А Проверка кодов неисправности активнаПоказывает активна ли проверка кодов неисправности или нет. Синяя поверхность указывает на то, что проверка активна. Поверхность с линями указывает на то, что проверка кодов неисправности выполняется согласно заранее определенных циклов. Не входит в идентификаторы статуса.График B Неисправность активнаПоказывает активна ли неисправность в автомобиле или нет. При наличии неисправности, поверхность отмечена красным цветом. Не входит как идентификатор неисправности.График С Счетчик 6 обнаружение неисправности (C#6)Счетчик подсчитывает внутренние обнаружения неисправностей, выполненные для кодов неисправности. Не входит в идентификаторы статуса, см. раздел по счетчикам дальше в информационном материале. Когда значение счетчика достигнет +127, модуль управления определяет это как действующую в данный момент неисправность.Когда значение счетчика достигнет -128, неисправность не считается больше активной. Значение сбрасывается при каждом новом рабочем цикле.Если значение достигнет +127, значит модулем управления была обнаружена неисправность, значение увеличивается при каждой проверке. При отсутствии неисправности, модуль управления уменьшает значение до минимального в -128.Значение может изменяться только в том случае, когда модуль управления запускает проверку кодов неисправности. Величина каждого шага увеличения и уменьшения значения модулем управления в пределах от +127 до -128 может быть разной, в зависимости от модуля управления. Предела +127 и -128 запрограммированы в модуле управления.В графике, счетчик подсчитывает вначале вниз до -128 при запуске проверки кодов неисправности (график А). Когда возникла неисправность (график В) и когда проверка кодов неисправности обнаружила неисправность значение счетчика вначале сбрасывается на 0 и затем увеличивается до +127. Лишь после этого считается, что неисправность присутствует. Если неисправность исчезнет и проверка кодов неисправности активна, то счетчик отсчитывает вниз до -128.SB06 Проверка кода неисправности выполняется как минимум один раз в текущем эксплуатационном циклеПоказывает, что модуль управления выполнил проверку кодов неисправности для данного кода в данном рабочем цикле. Если запускается проверка и счетчик 6 (обнаружения неисправности) сбрасывает значения до -128 (никакая неисправность не была найдена) или увеличивает до +127 (неисправность обнаружена), модуль управления рассматривает это как выполненную проверку неисправности.Поверхность, отмеченная желтым цветом означает, что проверка кодов неисправности еще не выполнена.Альтернатива статуса при считывании Выполнена или Не выполнена.SB00 В последней проверке в данном рабочем цикле была обнаружена неисправностьУказывает на то, что модуль управления обнаружил в данный момент неисправность. Модуль управления может обнаружить неисправность и подать код неисправности только при выполнении проверки. Неисправность была также обнаружена 2 раза в данном рабочем цикле. Обратите внимание на то, что лишь после того, как счетчик 6 (обнаружение неисправностей) достигнет значения +127, неисправность считается действительной. Если значение уменьшится от +127 до 0, считается, что неисправность более не присутствует.Альтернатива статуса при считывании Да (неисправность найдена в данный момент) или Нет (никакая неисправность не была найдена).SB01 Неисправность была обнаружена как минимум один раз в данном рабочем циклеПоказывает, что модуль управления обнаружил неисправность в данном рабочем цикле. Модуль управления может обнаружить неисправность и подать код неисправности только в процессе выполнения проверки. Проверка кодов неисправности была запущена, и неисправность была обнаружена как минимум 1 раз в течение данного рабочего цикла.Альтернатива статуса при считывании будет Да (неисправность обнаружена) или Нет (неисправность не обнаружена).Этот идентификатор статуса подается одновременно с идентификатором статуса SB00 и Да будет оставаться до окончания данного рабочего цикла. При запуске нового рабочего цикла, он получает вначале статус Нет, пока не будет обнаружена неисправность.SB05 неисправность была обнаружена как минимум один раз после удаления кодов неисправностиПоказывает была ли обнаружена неисправность в предыдущем рабочем цикле. Неисправность была обнаружена как минимум 1 раз после того, как код неисправности был удален в последний раз.Альтернатива статуса при считывании будет Да (неисправность обнаружена) или Нет (неисправность не обнаружена).Этот идентификатор статуса подается одновременно с идентификатором статуса SB 00, статус Да будет оставаться до тех пор, пока не будут удалены коды неисправности.SB04 Проверка кодов неисправности была выполнена как минимум один раз после удаления кодов неисправностиПоказывает, что модуль управления выполнил проверку данного кода неисправности в настоящем и/или в предыдущем рабочем цикле после того, как коды неисправности были стерты в последний раз. Это означает, что если проверка кодов неисправности была выполнена после удаления кодов неисправности, статус Выполнена остается удаления кодов неисправности.Поверхность, отмеченная желтым цветом означает, что проверка кодов неисправности не выполнена.Альтернатива статуса при считывании Выполнена или Не выполнена.Этот идентификатор статуса подается одновременно с идентификатором статуса SB 06.SB07 Запрос о включении предупреждающей лампы/текстового сообщенияИнформация о присутствии кода неисправности активирует предупреждающую лампу или текстовое сообщение. В данном случае при сохранении кода неисправности запрашивается включение предупреждающей лампы.Альтернативой статуса при считывании будет Да (запрос выполнен) или Нет (запрос отсутствует).SB02 Неисправность была обнаружена как минимум один раз в данном и в предыдущем рабочих циклахВременный и еще не подтвержденный код неисправности.Альтернатива статуса при считывании Да (неисправность обнаружена, но не подтверждена) или Нет (никакая неисправность не обнаружена).Этот идентификатор статуса неисправности подается одновременно с идентификатором статуса SB 00 в первый раз и статус Да остается да завершения рабочих циклов без обнаружения неисправности. После того количества рабочих циклов без обнаруженной неисправности, статус переходит в Нет. Количество необходимых рабочих циклов может быть разным в зависимости от системы.SB03 Неисправность была обнаружена недавно после удаления кодов неисправностиПодтвержденный код неисправности.Альтернатива статуса при считывании Да (неисправность обнаружена и подтверждена) или Нет (никакая неисправность не обнаружена).Данный идентификатор статуса подается одновременно с идентификатором статуса SB 00 в первый раз и статус Да остается пока не будут выполнены определенные условия рабочего цикла и никакие неисправности не будут обнаружены. После определенного количества рабочих циклов без обнаруженной неисправности статус изменяется на Нет. То есть, если неисправность непостоянная и больше не обнаруживается, статус переходит на Нет. Количество необходимых рабочих циклов может быть разным в зависимости от системы.

Примечание: В системах, имеющих отношение к эмиссиям, статус идентификатора получает значение Да (неисправность обнаружена и подтверждена) лишь после того, как идентификатор статуса SB02 имел статус Да (неисправность обнаружена но не подтверждена) в течение 2 выполненных рабочих циклов подряд с обнаружением неисправности.
