Датчики (4)

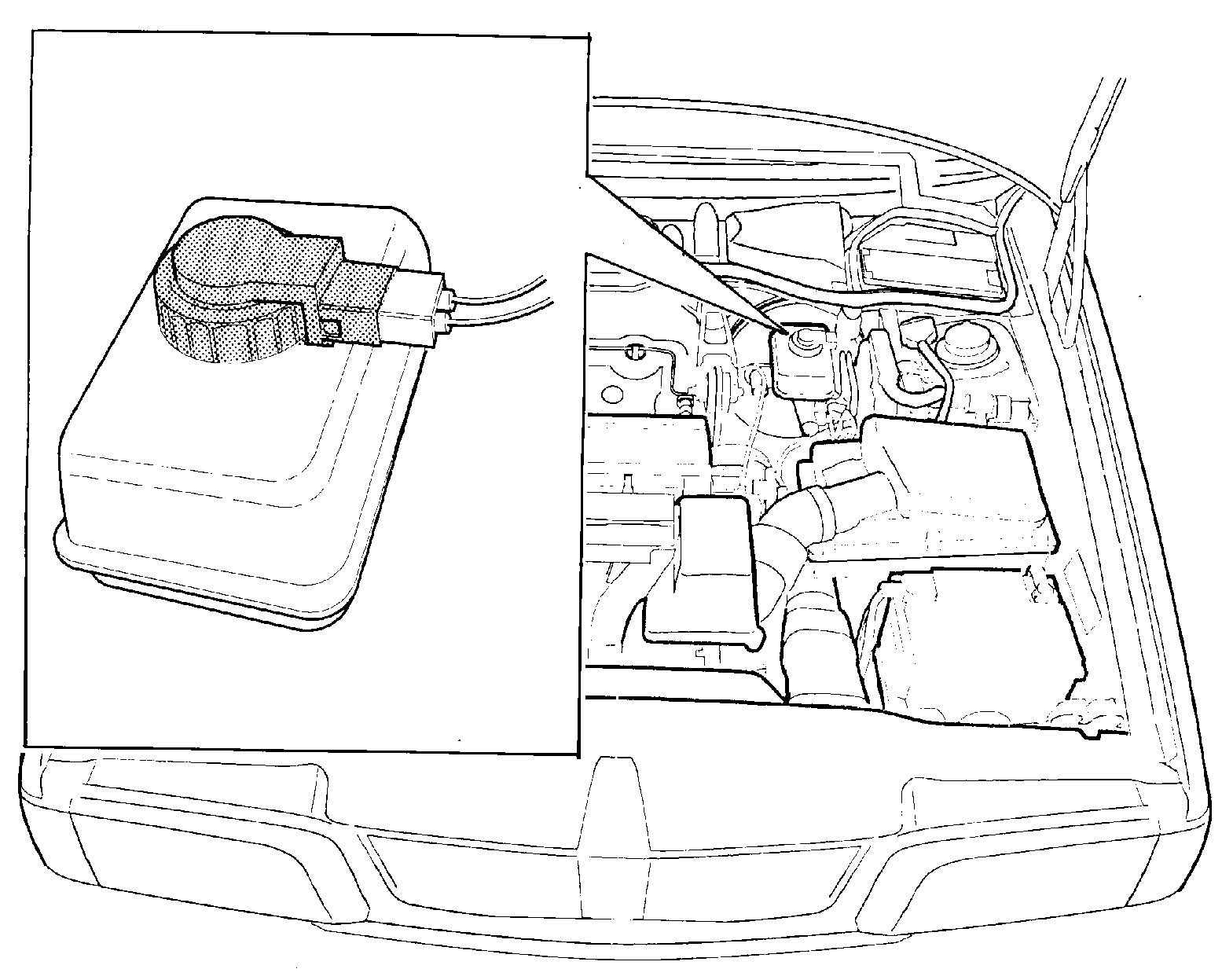

Замена датчика уровня тормозной жидкости

• Отсоедините разъем.
• Отвинтите крышку. Датчик установлен в крышке.
• Выполните сборку в обратной последовательности.

Замена датчика скорости автомобиля (VSS)

Выполните работу при поднятом автомобиле.Описание проверки датчика смотрите в Датчик.датчик находится у заднего края трансмиссии за правым ведущим валом.

• Снимите брызговик под двигателем.
• Отсоедините разъем.
• Отвинтите винт крепления датчика.
• Вытащите датчик.
• Замените.
• Выполните сборку в обратной последовательности.

Демонтаж датчика уровня топлива

• Отключите отрицательный провод от аккумулятора.
• Сложите спинку правого заднего сиденья.
• Снимите люки и панели и коврик багажного отсека.
• Снимите панель правой надколесной арки, в вариантах с мягкой панелью поднимите угол панели.

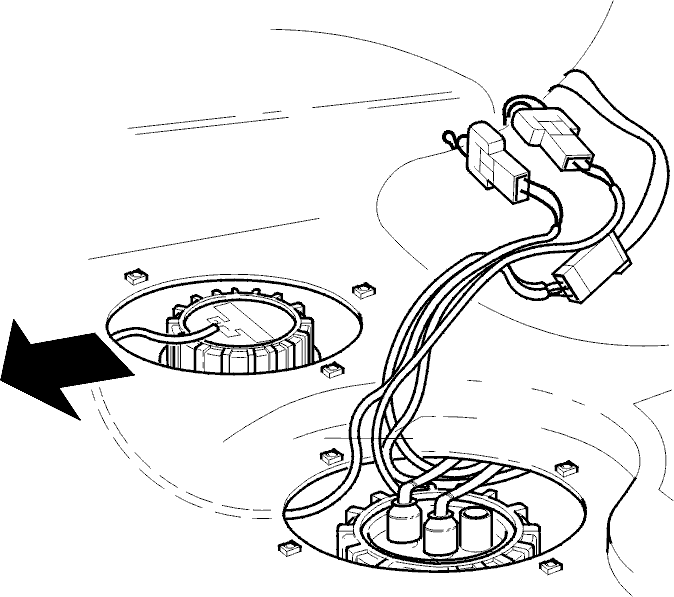

• Снимите две крышки датчика уровня топлива и топливного насоса (FP).

• Отсоедините разъем и провод датчика уровня топлива.
• Описание проверки датчика смотрите в Датчик.

Демонтаж датчика уровня топлива

• Отвинтите пластиковую гайку датчика уровня топлива. Используйте инструмент🔧 NYCKEL (MUTTER-NIVÅGIVARE/TANK)P800. Отвинтите только гайку.
• Поднимите датчик уровня топлива. Одновременно с этим проденьте кабель.
• Снимите уплотнение.

Примечание: Привинтите гайку на место, иначе буртик набухнет и может быть затруднена повторная установка.

Проверьте работу датчика уровня топлива, для чего выполните измерения для 2-контактного разъема с помощью омметра.Правильное значение должно составлять10 ±2,5 - 325 ±2,5 Ом, в зависимости от уровня топлива в баке.Если значение неправильное, то замените датчик уровня топлива.

Установка резинового уплотнения

Смажьте верхнюю и внутренние части нового уплотнения вазелином. Установите уплотнение гайки нового датчика уровня топлива.

Установка датчика уровня топлива

Примечание: Проверьте положение датчика уровня топлива, чтобы кабель датчика был направленналево.

• Затяните гайку датчика уровня топлива до 30 Нм. Используйте гаечный ключ🔧 NYCKEL (MUTTER-NIVÅGIVARE/TANK)P800.
• Подключите провода

Установите:

• Крышки топливного насоса (FP) и гайки датчика уровня топлива
• Панель правой надколесной арки, или откиньте угол панели.
• Коврик багажного отсека

Поднимите правое заднее сиденье.Подключите отрицательный провод к аккумулятору. Установите модуль часов/бортовой компьютер на требуемое время и температуру.

Датчик уровня топлива не сцентрирован

Если гайка датчика уровня топлива не будет сцентрирована в отверстии панели, то необходимо будет ослабить крепление топливного бака и сцентрировать его.

• Поднимите автомобиль.
• Ослабьте ленты крепления топливного бака и сместите бак рукой вперед до отказа.
• Опустите автомобиль.

• Если требуется дополнительная регулировка топливного бака, то вставьте рукоятку молотка в качестве рычага между гайкой и панелью. Проявляйте осторожность, чтобы не повредить гайку или панель во время регулировки.
• Отвинтите гайку и выровняйте датчик в соответствии с Демонтаж датчика уровня топлива.

• После завершения выравнивания датчика затяните ленты крепления топливного бака.
• Поднимите автомобиль.
• Сместите топливный бак вперед, чтобы гайка датчика уровня была сцентрирована в отверстии панели.
• Закрепите топливный бак.
• Опустите автомобиль.
• Установите на место в соответствии с Демонтаж датчика уровня топлива.

Замена датчика уровня охлаждающей жидкости двигателя

• Поднимите расширительный бачок и наклоните его, чтобы можно было подобраться к его нижней части.
• Отсоедините разъем.
• Вытащите датчик уровня охлаждающей жидкости двигателя и замените его.
• Выполните сборку в обратной последовательности.

Замена датчика давления масла

Датчик давления масла находится в нижней части двигателя между щупом и стартером.Выполняйте работу при поднятом автомобиле.

• Снимите брызговик под двигателем.
• Отсоедините разъем.
• Вывинтите датчик.
• Выполните сборку в обратной последовательности.

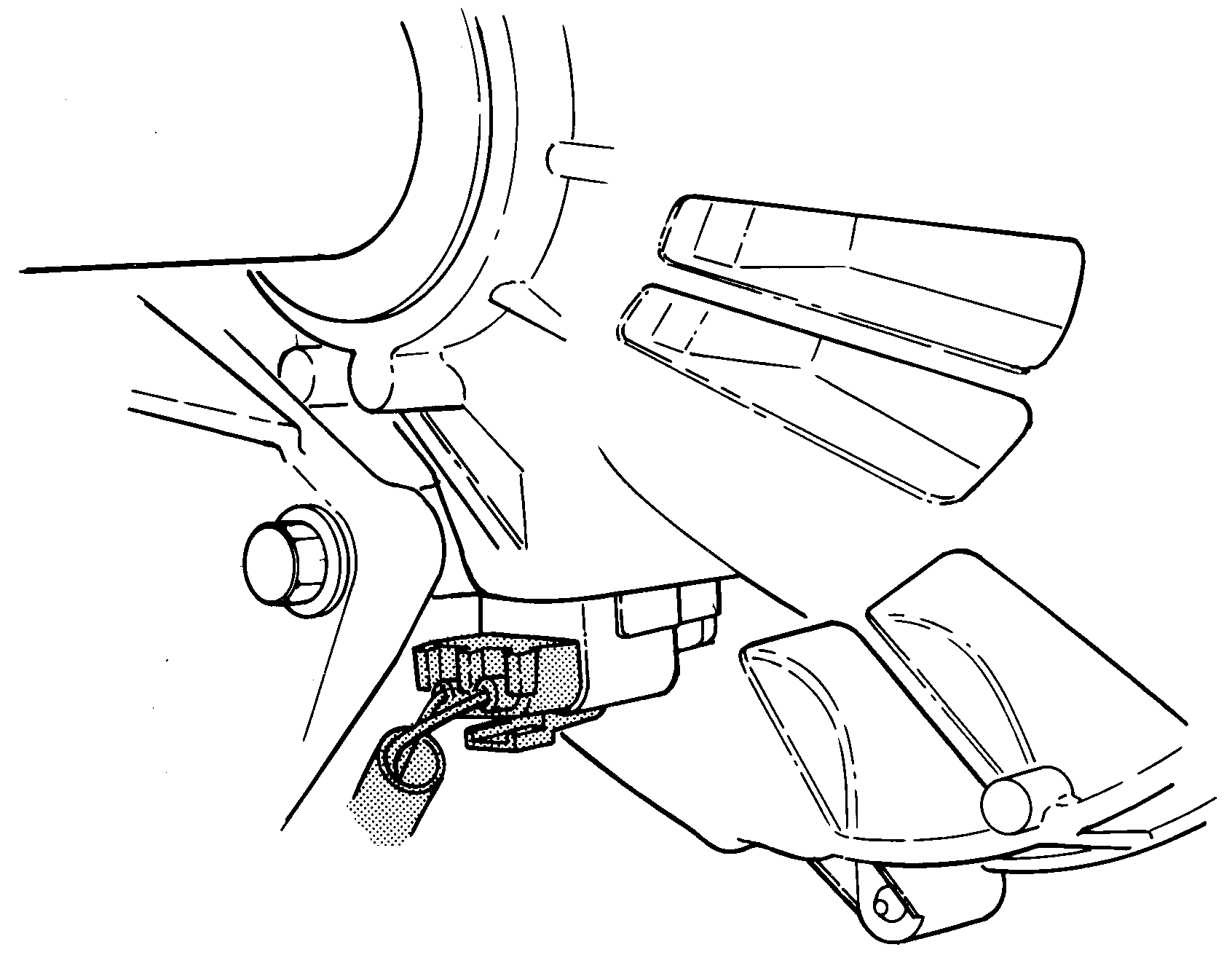

Замена выключателя стояночного тормоза

Снимите туннельный отсек в соответствии с Замена выключателя стеклоподъемника и поднимите его осторожно вверх.

• Отвинтите винт крепления выключателя.
• Отключите разъем и замените выключатель.
• Выполните сборку в обратной последовательности.

Замена датчика наружной температуры

датчик температуры находится под передним бампером.

• Отсоедините датчик от крепления.
• Отключите разъем и замените датчик.
• Выполните сборку в обратной последовательности.

Замена датчика температуры охлаждающей жидкости двигателя (ECT)

• Слейте охлаждающую жидкость двигателя
• Снимите корпус термостата (два винта TORX 40).
• Отсоедините разъем.
• Отсоедините штырьки контактов от разъема (смотрите рисунок), чтобы продеть провода через кольцевой ключ.
• Снимите датчик температуры и замените его на новый.
• Проверьте датчик в соответствии с Руководством по обслуживанию: Система зажигания и впрыска топлива.
• Выполните сборку в обратной последовательности.

Примечание: Не забудьте долить охлаждающую жидкость. Затем доведите двигатель до нормальной рабочей температуры и проверьте уровень охлаждающей жидкости.

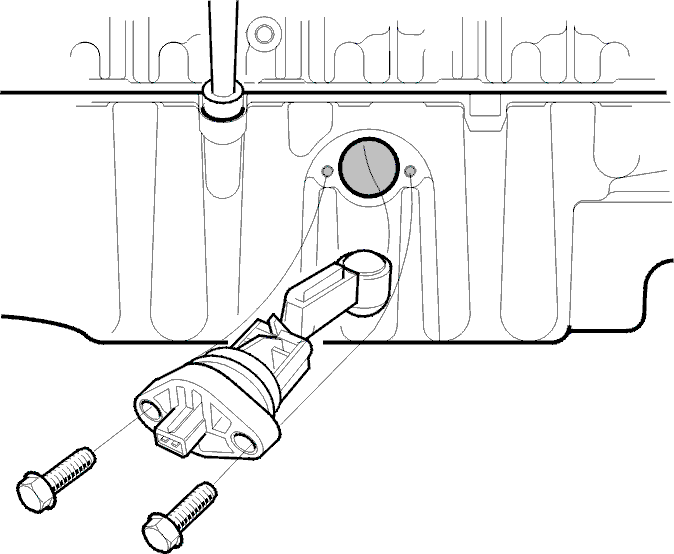

Замена датчика уровня масла (для некоторых стран)

Датчик уровня масла находится в отверстии в масляном поддоне.Выполняйте работу при поднятом автомобиле.

• Снимите брызговик под двигателем.
• Отсоедините разъем.

• Отвинтите два винта крепления датчика уровня масла.
• Вытащите датчик уровня масла и замените его.
• Подключите разъем.
• Подключите отрицательный провод к аккумулятору.
• Установите для модуля часов/бортового компьютера требуемое время и вывод температуры.

Примечание: При проверке датчика уровня масла автомобиль должен находиться на ровной поверхности. Проверьте уровень масла с помощью щупа.

Смотрите раздел Предупредительные лампы комбинированной приборной панели.
