Замена выключателя стеклоподъемника

Демонтаж

• Зажигание выключено.

Снимите:

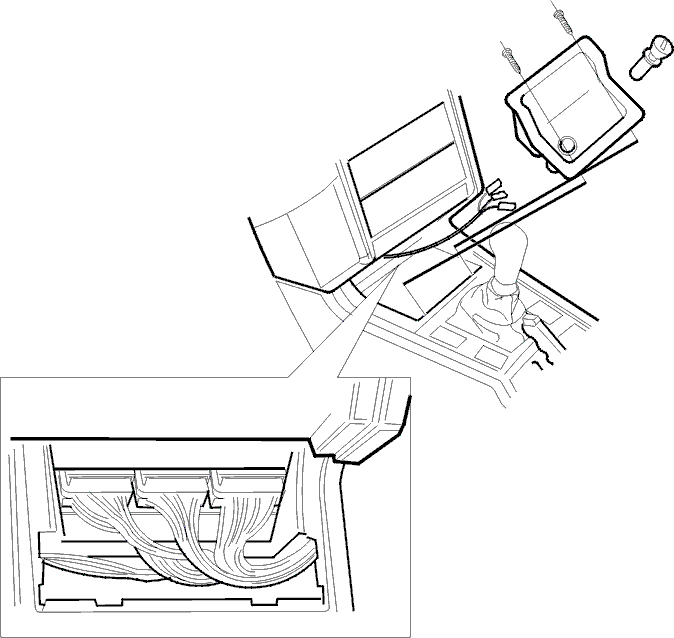

• отвинтите винты отсека прикуривателя.
• осторожно вытащите назад отсек прикуривателя.
• отсоедините разъем прикуривателя и лампы

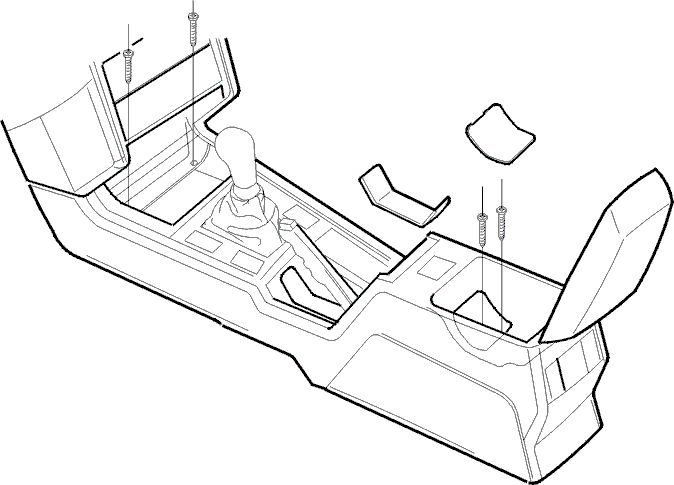

Снимите:

• панель под рычагом ручного тормоза.
• крышку отделения для вещей.
• отвинтите винты под крышкой в отделении для вещей.
• винты в передней части туннельного отсека.

• Отсоедините разъем в передней части туннельного отсека.

• Осторожно вытяните туннельный отсек наверх.

Примечание: В моделях с механической коробкой передач перед выниманием туннельного отсека отделите чехол рычага переключения передач от туннельного отсека.

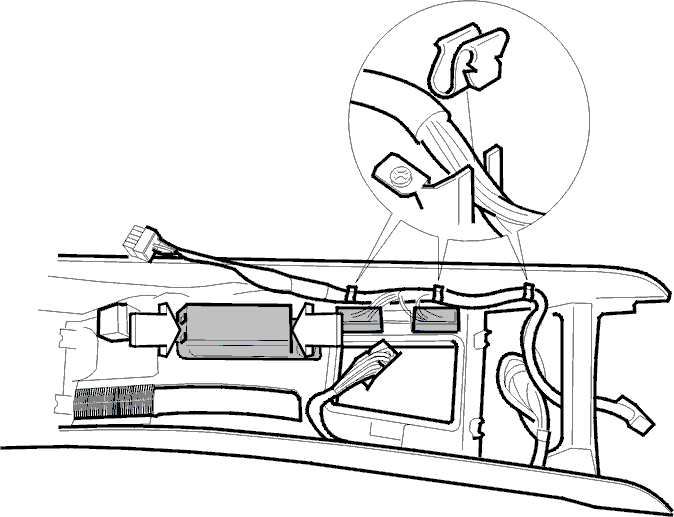

• Отделит туннельный отсек от автомобиля и положите его в перевернутом виде.

• Отсоедините разъем панели управления.
• Отсоедините разъем реле автоматического опускания стекол.
• Отделите хомут кабельного жгута панели управления.
• Снимите панель управления, вдавите крючки на зажиме и вытолкните панель управления.

Установка

• Установите панель управления и убедитесь, что крючки правильно зафиксировались.
• Уложите кабельный жгут панели управления в канал туннельного отсека, где он находился ранее.
• Установите хомут кабельного жгута панели управления.
• Подключите разъем к панели управления.
• Подключите разъем к реле автоматического опускания стекол.

Установите:

• чехол рычага переключения передач. Пропустите чехол через отверстие туннельной консоли и вдавите рамку в туннельный кронштейн.

Примечание: Только для моделей с механическими коробками передач.

• туннельный отсек, проявляйте осторожность, чтобы туннельный отсек не треснул.

Установите:

• привинтите винты под крышкой отсека для вещей.
• крышку отсека для вещей.
• привинтите винты в передней части туннельного отсека.
• панель под рычагом стояночного тормоза.

• Подключите разъем в передней части туннельного отсека.
• Подключите разъем отсек прикуривателя и лампы.

Установите:

• привинтите винты в передней части отсека прикуривателя.
• осторожно вставьте отсек прикуривателя.
• Проверьте работу выключателей приборной панели.
