Датчик уровня, топливный бак, правый/топливный бак, замена (2003, 2004)

Подготовка

Опорожните топливный бак. См. Топливный бак, опорожнение.

Снятие топливного насоса / датчика уровня

Для снятия левого датчика уровня, см.: Датчик уровня, топливный бак, слева, замена Закрепите проволоку в районе эжектора. Проволока должна быть достаточно длинной, чтобы доходить до противоположной стороны бака с некоторым избытком, для того, чтобы она не соскользнула в бак. Проволока нужна для того, чтобы потянуть шланги и проводку обратно в левую сторону бака, после того, как будет заменен блок топливного бака.

Возьмитесь за правый топливный насос / бачок датчика уровня. Зажмите поплавок в его самом нижнем положении.

Примечание: Обращайтесь с топливным баком осторожно.

Осторожно и медленно потяните держатель вверх. Осторожно вытяните держатель.Вытяните шланги из бака, не вытягивая всей проволоки из правого отверстия в баке.

Примечание: Чрезвычайно важно, чтобы рычаг поплавка не был поломан или согнут.

Снимите проволоку с топливного насоса / эжектора датчика уровня.

Снятие датчика уровня

Снимите:

• -ленточные хомуты вокруг защитного кожуха, шлангов и проводки
• сетчатый защитный кожух, осторожно скрутив его со шлангов и проводки
• ленточный хомут под защитным кожухом.

Снимите:

• ленточный хомут вокруг проводки над насосом
• датчик уровня, вдавив два зажима и потянув вверх

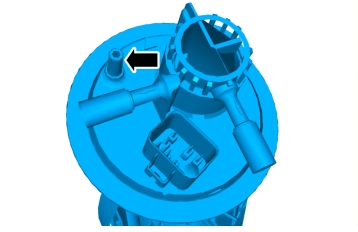

• тонкую трубку с держателя снаружи блока топливного бака
• проводку с держателя в блоке топливного бака.

Относится к автомобилям со стояночным отопителем

Если автомобиль оснащен обогревателем блока цилиндров двигателя, высверлите отверстие в соединительном отверстии блока топливного бака. Используйте сверло Ø4 мм. Переставьте погружную трубку.

Установка правого датчика уровня

Установите:

• новый датчик уровня
• проводка в держателе
• тонкая трубка в держателе снаружи блока топливного бака
• ленточный хомут вокруг проводки над насосом

Установите:

• ленточный хомут под защитным кожухом. Закрепите ленточный хомут на гладкой центральной секции гофрированного шланга
• защитный кожух
• четыре ленточных хомута вокруг защитного кожуха, шлангов и проводки. Закрепите ленточные хомуты на четырех гладких центральных секциях гофрированного шланга.

Установка топливного насоса/датчика уровня

Установите проволоку на новый эжектор датчика уровня и насоса.Установите новое уплотнительное кольцо со смазочным материалом, номер детали 1161580.Вставьте шланги и проводку в бак через правое отверстие в баке.Возьмитесь за правый датчик уровня и держатель насоса, и зажмите так, чтобы поплавок удерживался в самом нижнем положении.Осторожно и медленно опустите держатель. Осторожно вставьте держатель на место.Потяните проволоку так, чтобы шланги и проводка оказались на левой стороне бака.

Датчик уровня, правая сторона, продолжение

Нажмите правый датчик уровня вниз так, чтобы соединения топливопровода были направлены вперед и вправо.Убедитесь, что уплотнительное кольцо не зажато.Затяните винт. Затяните до 60 Нм (используйте специальный инструмент 🔧 NYCKEL (BORTTAG/DITSÄTT MUTTER BRÄNSLEPUMP)).Установите шланги и контактные разъемы на датчике уровня.Вытрите пролитое топливо

Примечание: Убедитесь, что стрелка на крышке находится между отметками на баке. Если стрелка находится за пределами отметок, датчик указателя количества топлива даст неправильное значение, а поплавок может зацепиться за внутреннюю стенку бака. Если нет: ослабьте винт и отрегулируйте положение датчика. Затяните, как указано выше.

Установите левый датчик уровня топливного бака, см.: Датчик уровня, топливный бак, слева, замена.

Завершение

Установите на обеих сторонах:

• проводку в гнезда на резиновом уплотнении
• крышку топливного бака над датчиками уровня, затяните гайки с усилием в 6 Нм.

Подсоедините проводку и разъемы.

Сложите ковровое покрытие пола.

Установите:

• центральное заднее сиденье. См. Обивка, подушка спинки сиденья, центральное (второй ряд), замена.
• наружное заднее сиденье. См. Обивка, подушка спинки сиденья, наружная (второй ряд).
