Датчик уровня, топливный бак, правый/топливный бак, замена (2001, 2002)

Снятие резинового коврика и защитной крышки

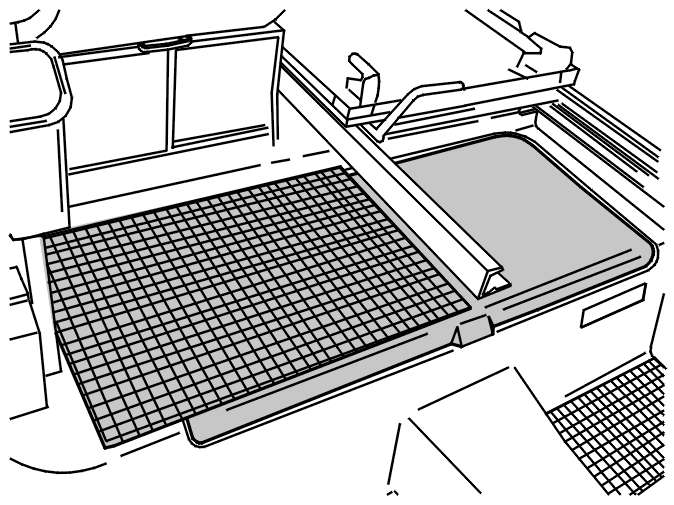

Снимите крышку с резиновым ковриком.

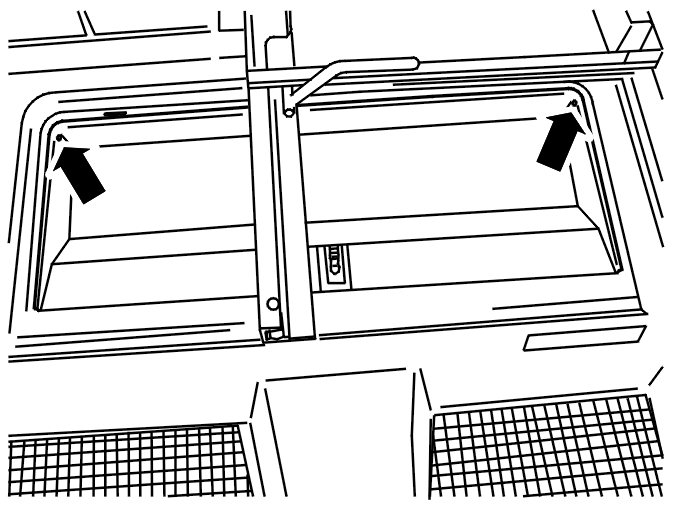

Снимите:

• винты Philips, 2 шт.
• чашевидный отсек.

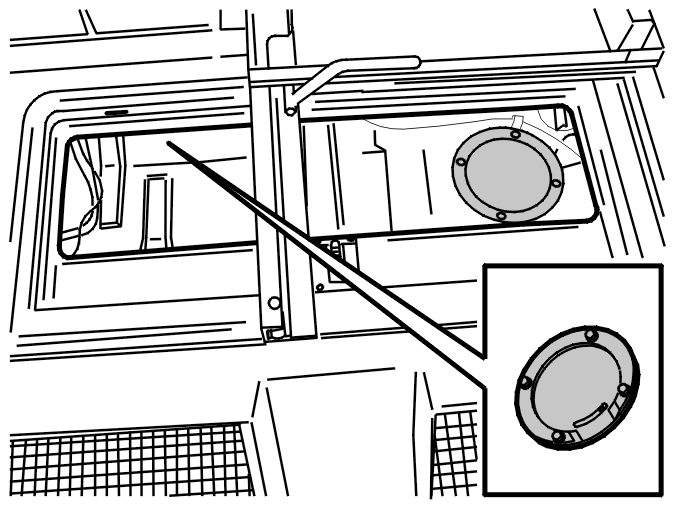

Снимите крышки на датчиках уровня топливаОтсоедините 2 разъема с левой стороны и контактные разъемы 2–3 с правой стороны. Пусть они следуют вниз за топливным баком.

Разгрузка давления топливной системы

Разгрузите давление в топливной системе согласно ru-RU0900c8af8468c7b4#nev12547148n1.

Опорожнение топливного бака

Опорожните топливный бак. См.: Опорожнение топливного бака.+

Снятие задней выхлопной трубы

Поднимите автомобиль.Снимите заднюю секцию выхлопной трубы. Поддерживайте переднюю секцию выхлопной трубы, чтобы не создавать нагрузку на выпускной коллектор.

Снятие теплоизоляционного щитка

Снимите левое заднее колесо.Снимите заднюю пластмассовую гайку с пластмассовой облицовки крыла.Высверлите две глухих заклепки, удерживающих теплоизоляционный щиток на заднем креплении подрамника, и третью заклепку на заднем кронштейне системы выпуска выхлопных газов. Используйте сверло диаметром 5 ммСнимите пластмассовые гайки и теплоизоляционный щиток.

Открытие доступа к топливному баку

Снимите:

• пластмассовую трубу с наибольшим соединением на емкости угольного фильтра, нажав по направлению к емкости, нажав две защелки и стянув ее. Расположите трубу спереди по направлению к топливному баку
• пластмассовую трубу между продувочным клапаном и емкостью угольного фильтра с зажима на топливном баке
• жгут проводки для ABS от бака
• кронштейн топливного фильтра
• трос тормоза с левого заднего тормоза. См. Стояночный тормоз, тормозные колодки, замена.
• винты с теплового экрана на передней части топливного бака. Расположите тросы тормоза перед тепловым экраном
• зажимы для шланга, трубу топливной заливной горловины и запорную трубу на топливном баке.

Опускание бака

Поместите передвижной домкрат с зажимным приспособлением 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) под топливным баком.

Снимите:

• фиксирующие хомуты бака и слегка опустите его
• шланги от блока топливного бака.

Убедитесь, что движению линий и проводки ничего не препятствует во время оставшегося процесса опускания.

Опорожнение топливного бака

Слейте топливо из топливного бака. См.: Опорожнение топливного бака.

Перестановка компонентов

Переставьте:

• правый датчик уровня и насос. См.:
• левый датчик уровня. См.:
• датчик давления в топливном баке. См. (только для некоторых стран).
• шланги трубы топливной заливной горловины и трубы сапуна
• удлинение топливной заливной горловины в топливном баке
• тепловой экран под топливным баком
• зажим для троса тормоза
• полосы бака.

Установка бака

Поднимите топливный бак.Установите шланги на блок топливного бака. Убедитесь в том, что кабели и жгут проводки не зажаты.Расположите вверху жгут проводки, который будет прокладываться в салон.Установите заливную горловину и трубку для прокачки.Используйте новые зажимы для винтов.

Установите:

• топливный фильтр с консолью. (M6)
• жгут проводки для ABS в зажимах на баке
• тросы тормоза за тепловым экраном на переднем крае топливного бака и в зажимы. Завинтите тепловой экран на место
• трос тормоза на левом заднем тормозе согласно: Стояночный тормоз, тормозные колодки, замена
• пластмассовую трубу между продувочным клапаном и емкостью угольного фильтра в зажим на топливном баке
• пластмассовую трубу с наибольшим соединением на емкость угольного фильтра. Должен быть слышен щелчок.

Установка теплоизоляционного щитка

Расположите теплоизоляционный щиток и установите пластмассовые гайки.Установите заклепки, одну на кронштейн системы выпуска выхлопных газов и две на заднее крепление подрамника.Установите левое заднее колесо.

Установка задней части выхлопной трубы

Установите систему выпуска выхлопных газов и затяните винты (M6).

Установка контактных разъемов и крышки

Установите:

• 2–3 разъема справа и 2 разъема слева
• крышки над датчиками уровня. Убедитесь, что прокладка расположена правильно.

Установите:

• чашевидный отсек
• винты Philips, 2 шт.

Установите крышку с резиновым ковриком.
