Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5254T3 | 2007 |
| C30 | B5254T7 | 2008–2013 |
| C30 | D5244T8 | 2007–2010 |
| C30 | D5244T9 | 2007–2010 |
| C70 (06-) | B5254T3 | 2006, 2007 |
| C70 (06-) | B5254T7 | 2008–2013 |
| C70 (06-) | D5244T8 | 2007–2010 |
| C70 (06-) | D5244T9 | 2007–2010 |
| S40 (04-) | B5254T3 | 2004–2008 |
| S40 (04-) | B5254T7 | 2008–2012 |
| S40 (04-) | D5244T8 | 2006–2010 |
| S40 (04-) | D5244T9 | 2007–2010 |
| V40 (13-) | B5204T8 | 2013–2015 |
| V40 (13-) | B5204T9 | 2013–2015 |
| V40 (13-) | B5254T12 | 2013, 2014 |
| V40 (13-) | B5254T14 | 2013 |
| V40 (13-) | D5204T4 | 2013, 2014 |
| V40 (13-) | D5204T6 | 2013–2015 |
| V40 Cross Country | B5204T8 | 2013–2015 |
| V40 Cross Country | B5204T9 | 2013–2015 |
| V40 Cross Country | B5254T12 | 2013–2015 |
| V40 Cross Country | B5254T14 | 2013 |
| V40 Cross Country | D5204T4 | 2013, 2014 |
| V40 Cross Country | D5204T6 | 2013–2015 |
| V50 | B5254T3 | 2004–2007 |
| V50 | B5254T7 | 2008–2012 |
| V50 | D5244T8 | 2006–2010 |
| V50 | D5244T9 | 2007–2010 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Подготовительные работы
Отсоединение провода аккумулятора
Отсоедините отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.
Снятие
Снятие крышки системы управления
Переведите переключатель передач в положение N.
Снимите крышку системы управления. См.: Kåpa kontrollsystem Крышка системы проверки Kåpa kontrollsystem.

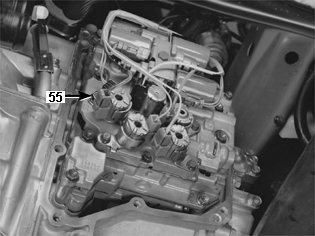

Снятие жгута проводов
Осторожно отсоедините разъемы проводки от соленоидов.Выверните винт датчика температуры масла, подсоединенного к жгуту проводов.Осторожно закрепите жгут проводов таким образом, чтобы открылся доступ к системе управления.

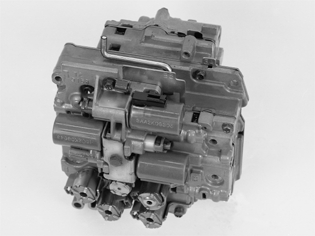

Снятие системы управления

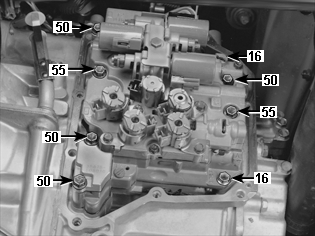

Поочередно ослабьте винты системы управления.Удерживайте систему управления. Выверните винты и отсоедините тягу управления ползуна переключателя передач от рычага переключателя передач.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment Åtdragningsmoment Åtdragningsmoment.
Замена уплотнительных колец
Снимите уплотнительные кольца с коробки передач.
Примечание: Обеспечьте, чтобы в коробку передач не попадал мусор.
Установите новые прокладки в коробку передач. Чтобы зафиксировать уплотнения в нужном положении, воспользуйтесь вазелином.
Проверка ползуна переключателя передач
Убедитесь, что тяга управления ползуна переключателя передач правильно расположена.
Установка системы управления
Примечание: Убедитесь, что рычаг переключателя передач находится в нейтральном положении N.
Выровняйте систему управления на рычаге переключателя передач.
Установите:
- винты системы управления
- новую прокладку крышки на системе управления.
Примечание: Длина винтов даны в мм.
Слегка затяните винты M6 поочередно. Затем поочередно затяните.
Установка жгута проводов
Подсоедините разъемы к соленоидам.Установите датчик температуры масла, используя держатель и винт M6. Затяните.
Примечание: Длина винтов дана в мм.
Установите жгут проводов на держатель. Убедитесь, что жгут проводов расположен правильно. Подсоедините разъемы к соленоидам.
Установка крышки системы управления
Установите крышку системы управления. См.: Kåpa kontrollsystem Крышка системы проверки Kåpa kontrollsystem.
Завершение
Установка провода аккумулятора
Установите на место отрицательный провод аккумуляторной батареи, см.: Аккумулятор, отключение и подключение.
