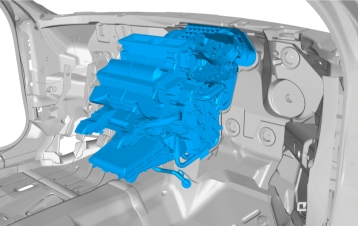

Блок управления микроклиматом

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Слейте хладагент Хладагент, слив

Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Внимание: Будьте готовы собрать вытекающие жидкости.

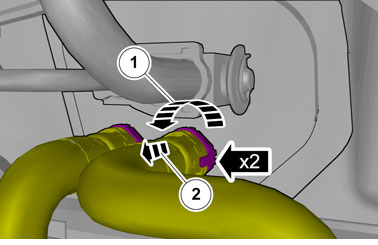

Снимите блокировку.Отсоедините шланги от разъемов.

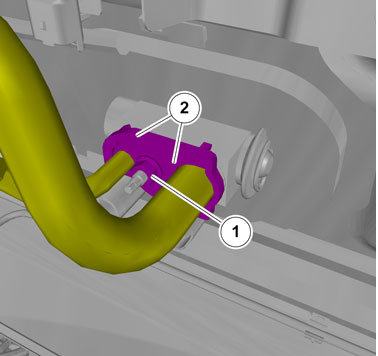

Снимите гайку.

1. 🔩 Момент затяжки: 10 Н·м

2. Внимание: > Будьте готовы собрать вытекающие жидкости.

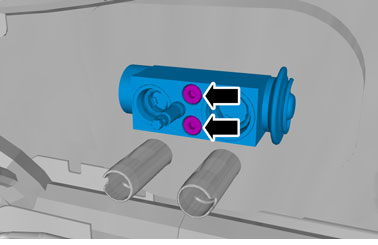

Выверните винты.🔩 Момент затяжки: 4.5 Н·м

Применимо к обеим сторонам.

Освободите переднюю боковую дверь Передняя дверь Передняя дверь Передняя дверь

Снимите приборную панель Приборная панель Приборная панель

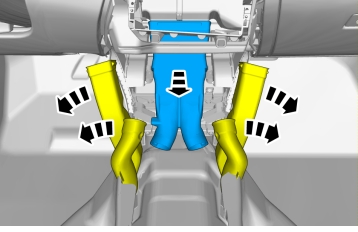

Сложите отмеченные детали.

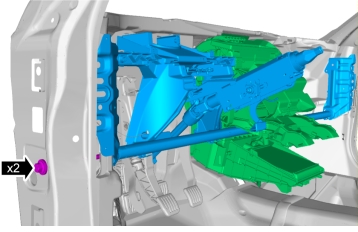

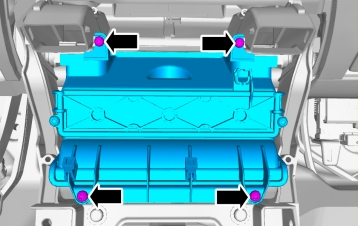

Выверните винты.

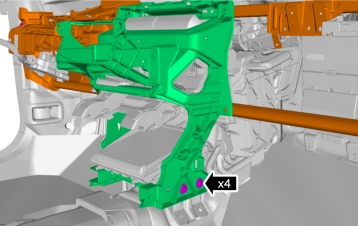

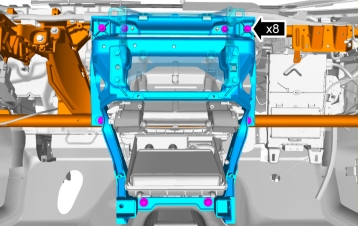

Выверните винты.🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·м

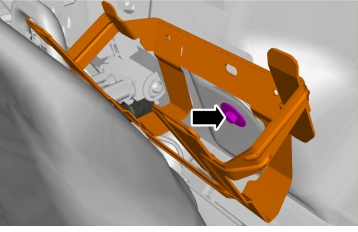

Выверните винт.🔩 Момент затяжки: 25 Н·м

Отсоедините контактный разъем.

Снимите модуль управления двигателя (ЕСМ)Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ)

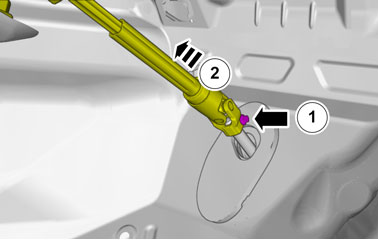

Выверните винт.🔩 Момент затяжки: 10 Н·м

Снимите механизм стеклоочистителя ветрового стекла Механизм стеклоочистителя, ветровое стекло Механизм стеклоочистителя, ветровое стекло Механизм стеклоочистителя, ветровое стекло

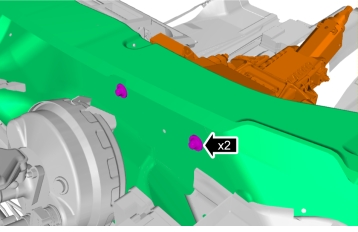

Выверните винты.🔩 Момент затяжки: 10 Н·м

Применимо к обеим сторонам.

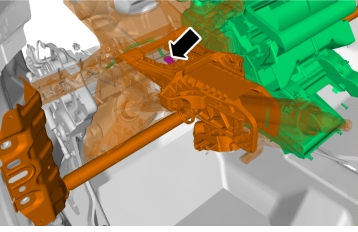

Выверните винт.🔩 Момент затяжки: 50 Н·м

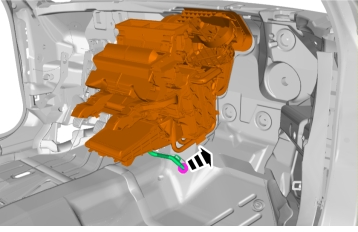

Отсоедините шланг от проводов.

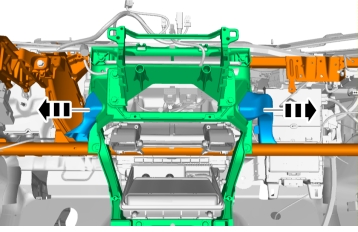

Удалите отмеченные детали.

Установите в обратном порядке.

Выполните: хладагент, заполнение Хладагент, заполнение
