Приборная панель (2007, 2008)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Снимите рулевое колесо Рулевое колесо

Снимите панель, колонка рулевого управления Panel styrkolonn Панель, рулевая колонка

Снимите рычаг рулевого колеса справа Управляющая рукоятка, правая Управляющая рукоятка, правая

Снимите рычаг рулевого колеса слева Управляющая рукоятка, левая Управляющая рукоятка, левая

Касается автомобилей ранней конструкции

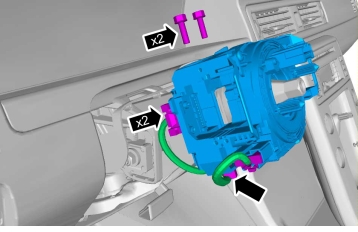

Осторожно: Проверьте, чтобы выводы часовой пружины не были погнуты или повреждены.

Осторожно: Убедитесь в том, что ротор контактного ролика не вращается.

🔩 Момент затяжки: 0.9 Н·м

Касается автомобилей поздней конструкции

Осторожно: Проверьте, чтобы выводы часовой пружины не были погнуты или повреждены.

Осторожно: Убедитесь в том, что ротор контактного ролика не вращается.

Все автомобили

Снимите комбинированный прибор Комбинированная приборная панель

🔩 Момент затяжки: 10 Н·м

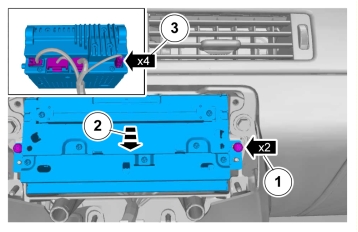

Снимите напольную консоль напольная консоль напольная консоль напольная консоль

Осторожно: Убедитесь в том, что оптоволоконные кабели не согнуты до радиуса менее 25 мм.

Примечание: Убедитесь в том, что контакты компонентов не согнуты и не повреждены.

Примечание: Проследите за тем, чтобы оптические соединения были чистыми и свободными от загрязнений.

🔩 Момент затяжки: 10 Н·м

Демонтируйте панель передней стойки Panel A-stolpe

Касается стороны пассажира

Отключите переключатели и подушки безопасности пассажира Отсоединение поворотного выключателя подушки безопасности пассажира

Касается стороны водителя

Удалите диагностический разъем (obd-ii)Разъем передачи данных (OBD-II)

Снимите выключатель освещения Выключатель освещения

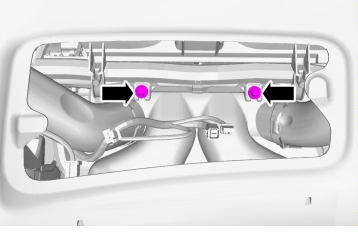

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

Снимите динамик на приборной панели Громкоговоритель, приборная панель

🔩 Момент затяжки: 10 Н·м

Снимите перчаточный ящик Handskfack

🔩 Момент затяжки: 10 Н·м

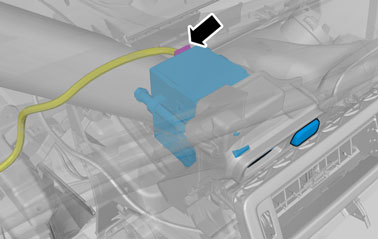

Снимите датчик солнечного излучения Датчик солнечного света

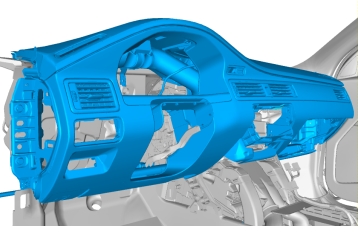

Выполните: приборная панель, перестановка компонентов Приборная доска, перестановка компонентов

Установите в обратном порядке.
