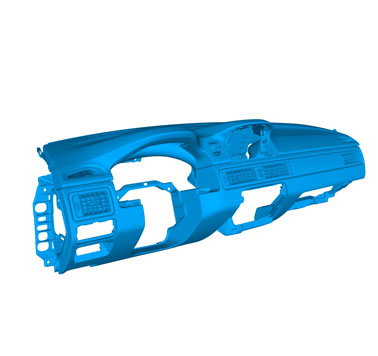

Приборная панель (2012, 2013)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Снимите комбинированный прибор Комбинированная приборная панель

Удалите модуль рулевого колеса (SWM)ru-RU0900c8af84dc7dea#nev13719583n1

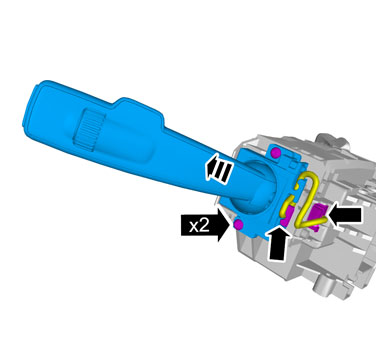

Примечание: Убедитесь в том, что контакты компонентов не согнуты и не повреждены.

Примечание: Убедитесь в том, что контакты компонентов не согнуты и не повреждены.

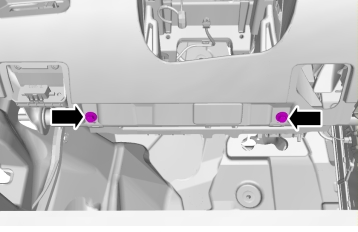

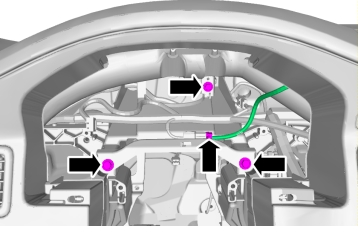

🔩 Момент затяжки: 10 Н·м

Снимите напольную консоль напольная консоль напольная консоль напольная консоль

Снимите модуль звуковоспроизведения Модуль управления, общий звуковой проигрыватель

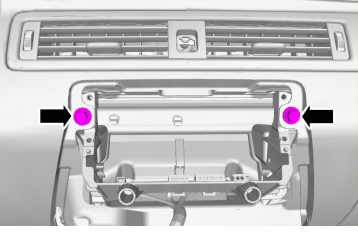

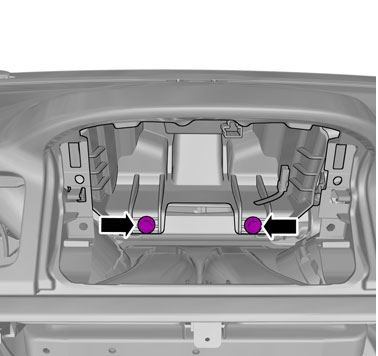

🔩 Момент затяжки: 10 Н·м

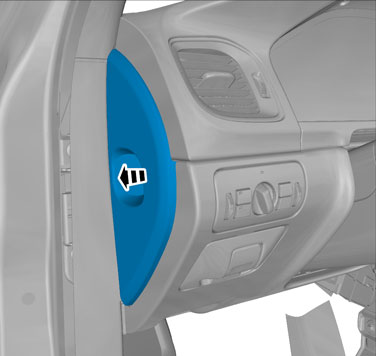

Демонтируйте панель передней стойки Panel A-stolpe

Касается стороны пассажира

Отключите переключатели и подушки безопасности пассажира Strömställare urkoppling passagerarkrockkudde (PAD) Отсоединение поворотного выключателя подушки безопасности пассажира

Касается стороны водителя

Удалите диагностический разъем (obd-ii)Разъем передачи данных (OBD-II)

Снимите выключатель освещения Выключатель освещения

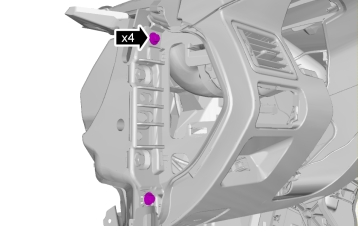

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

Снимите динамик на приборной панели Громкоговоритель, приборная панель

Снимите антенный блок SCU Блок антенны (IAU)

Снимите - дисплей информационно-развлекательной системы, центральная консоль Дисплей информационно-развлекательного модуля на центральной консоли Дисплей информационно-развлекательного модуля на центральной консоли

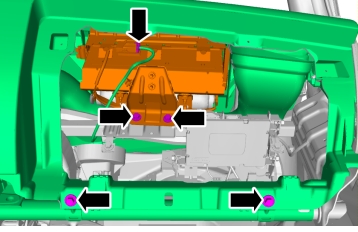

🔩 Момент затяжки: 10 Н·м

Снимите перчаточный ящик Handskfack

🔩 Момент затяжки: 10 Н·м

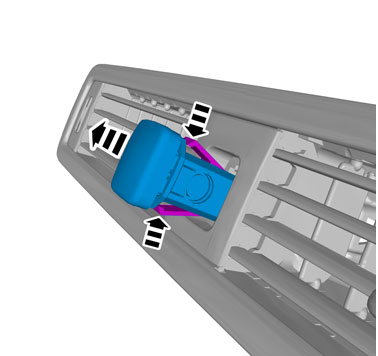

Снимите датчик солнечного излучения Датчик солнечного света

Выполните: приборная панель, перестановка компонентов Приборная доска, перестановка компонентов

Установите в обратном порядке.
