Блок распределения электроэнергии PDU

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение Высоковольтный аккумулятор, отключение и подключение

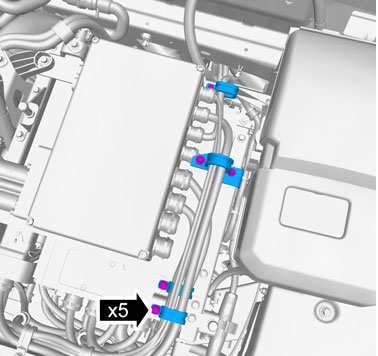

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

Примечание: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

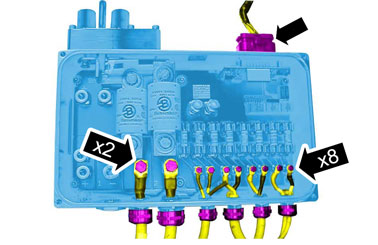

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 10 Н·м

Осторожно: Используйте только умеренное усилие.

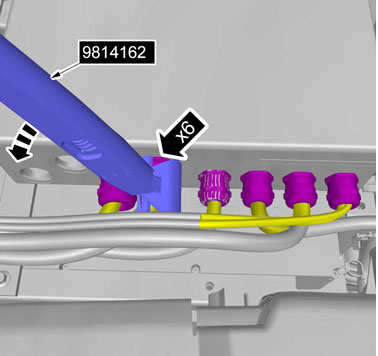

🔧 Гаечный ключ

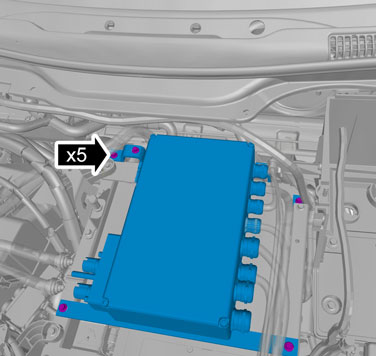

🔩 Момент затяжки: 10 Н·м

Установите в обратном порядке.
