Балка крыши/сторона крыши (2004, 2005)

Принципы стыковки

Стойки крыши должны быть соединены, как показано на иллюстрации, если в методе не указано иначе.Отрежьте различные секции панели с отклонением 50 мм. Это применимо при замене всех стоек крыши.С = минимум 50 мм

Подсказка: При замене стойки часто трудно определить, где заканчивается деформация. Наилучшим выходом может быть замена большей секции стойки.

Снятие балки крыши / стороны крыши

Снимите компоненты. См.: Секция крыши, открытие доступа Takparti, friläggning.Вытяните или выдавите поврежденную секцию, чтобы было легче заново выровнять внутренние компоненты.Определите размер повреждения. См. Karossida Karossida и: Tak Tak.

Примечание: Не заменяйте слишком маленький участок балки крыши / стороны крыши, так как повреждение может распространиться.

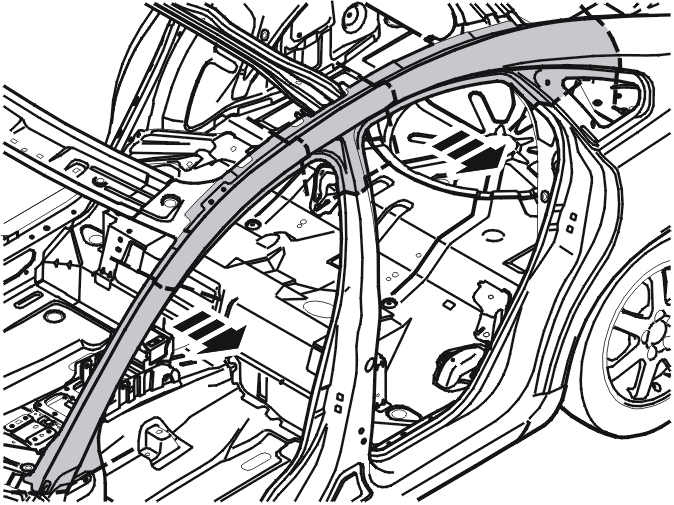

Приблизительно отрежьте в соответствующей точке так, чтобы старая и новая секции перекрывались. Смотрите рекомендуемые точки отреза на иллюстрации.

Подсказка: Балка крыши находится под панелью крыши на верхнем крае.

При замене балки крыши без замены панели крыши балка крыши должна быть разрезана спереди назад на верхнем крае и затем снова сварена вместе.Сошлифуйте и высверлите точечные сварные швы и сварные швы.Поддев, отожмите балку крыши.Зачистите шлифовкой.Нанесите сварочную грунтовку.

Установка балки крыши / стороны крыши

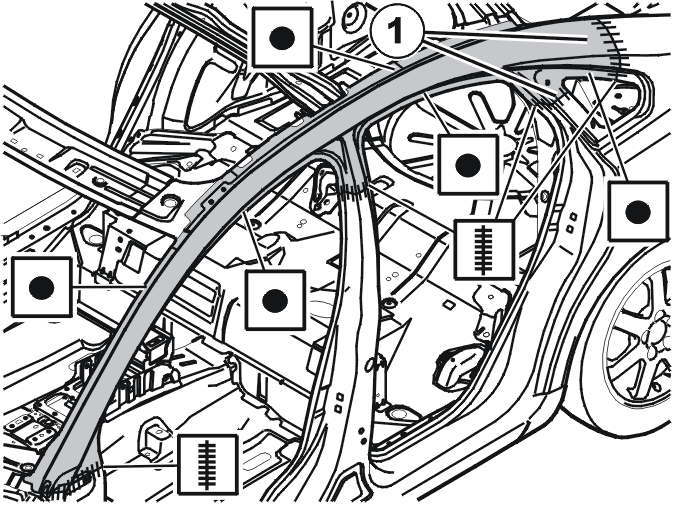

Установите заменитель пенорезины в (1). См.: Уплотнение кузова, схема уплотнения Karosstätning, tätningsschema.Закрепите запасную деталь.Пропилите две панели в точках отреза.Старайтесь не повредить внутренние усиливающие элементы при отпиливании.Закрепите кромки соединений сваркой прихваточным швом.Завершите сварку. Также см. Svetsning, allmänt Svetsning, allmänt.Уплотните в панели крыши. См.: Листовой материал крыши Takplåt.Обработайте антикоррозийным составом. См.: Rostskydd Rostskydd.Установите компоненты. См.: Секция крыши, открытие доступа Takparti, friläggning.
