Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (04-) | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей и поэтому допустимы некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Важная информация
При сварочных работах возле крыши тщательно закрывайте остающиеся части отделки салона. Это делается для того, чтобы предотвратить повреждение отделки салона при сварочных и шлифовочных работах.
Снятие
Снятие панели крыши
Снимите компоненты. См.: Takparti, friläggning.
Высверлите точечные сварные швы на переднем и заднем ветровых стеклах.
Отрежьте герметик вокруг шва лазерной сварки. Сошлифуйте шов лазерной сварки вдоль балки крыши.
Автомобили с люком в крыше:Сошлифуйте 6 сварных швов, удерживающих раму люка в крыше во внутренней балке крыши. Подденьте и вытащите люк в крыше.
Проверьте размеры крыши. См.: Tak.
Установка
Установка панели крыши

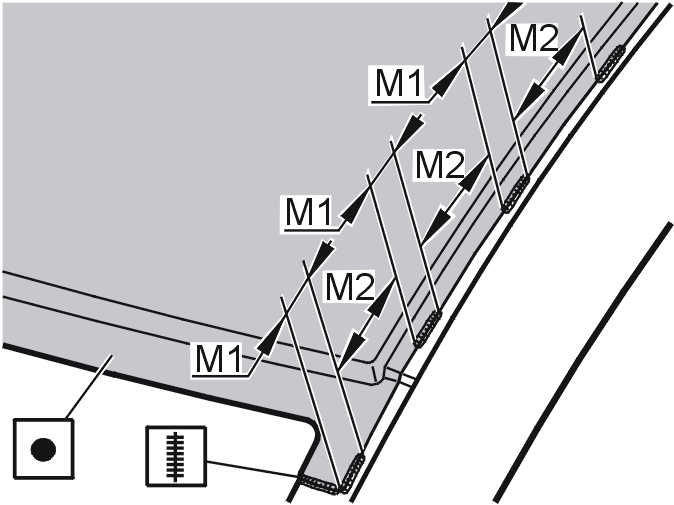

Приварите роликовым швом длиной 20 мм (M1) вдоль балок крыши и оставьте пропуск длиной 60 мм (M2). Повторите операцию вдоль всех балок крыши. На каждом углу должен быть шов длиной 20 мм.

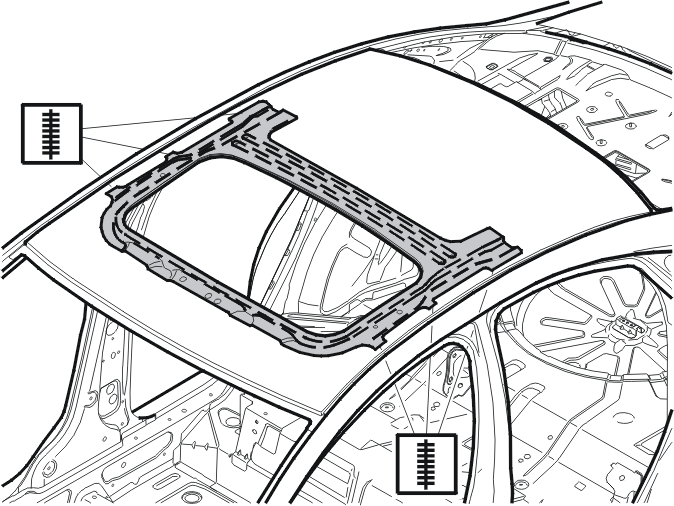

Автомобили с люком в крыше:Приварите блок люка в крыше, как показано на иллюстрации.
Выровняйте панель крыши.Снимите панель крыши.
Нанесите сварочную грунтовку, там где должны располагаться сварочные швы.
Нанесите мягкий пеноматериал, 12 валиков, на заднюю балку крыши. См.: Karosstätning, tätningsschema.
Автомобили без люка в крыше:Нанесите еще 16 валиков мягкого пеноматериала длиной приблизительно 80 мм на арку крыши.
Установите панель крыши. Закрепите при помощи сварочных щипцов.
Приварите крышу точечным сварным швом к передней и задней аркам крыши. Диаметр наконечника: 4,5 мм.
Завершение
Герметизация балки крыши и панели крыши

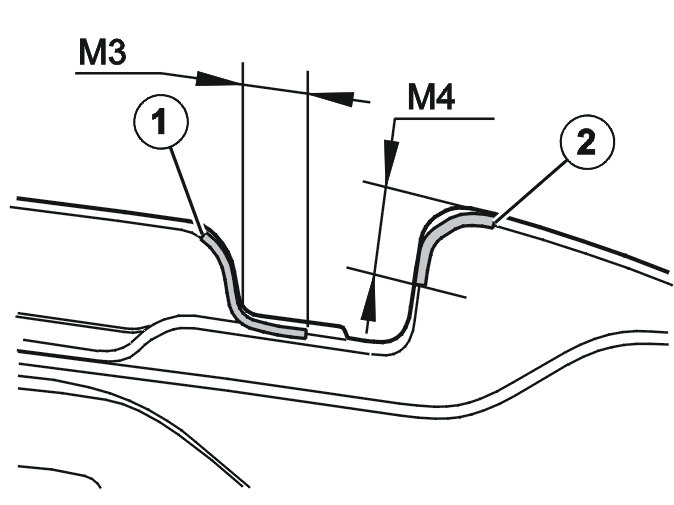

Закройте крышу и балку крыши, как показано на иллюстрации.(1) = лента на панели крыши(2) = лента на балке крышиM3 = 4 ммM4 = 7 мм
Чтобы получить информацию о герметизации крыши, см.: Karosstätning, tätningsschema.
Осторожно: Используйте правильный материал, так как герметик крыши совершенно не защищен от внешних воздействий.

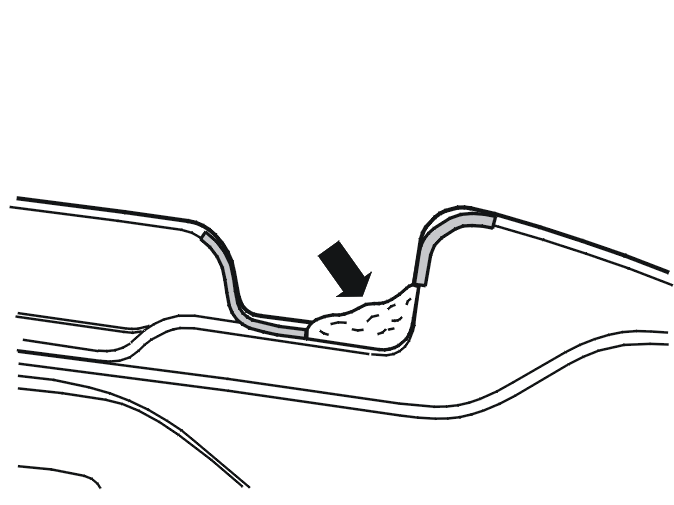

Нанести первичную грунтовку.Нанесите герметик крыши. Нанесите его, как показано на иллюстрации.

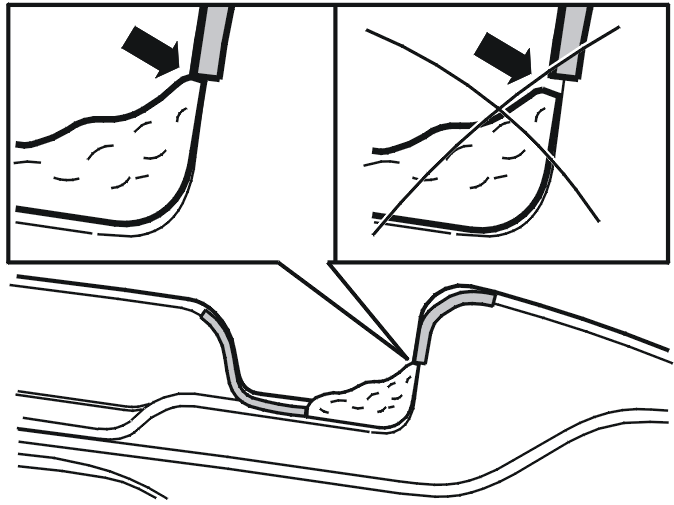

Осторожно: Нанесите герметик до самой ленты. Это делается для того, чтобы добиться ровного края, когда герметик стекает, см. ниже.

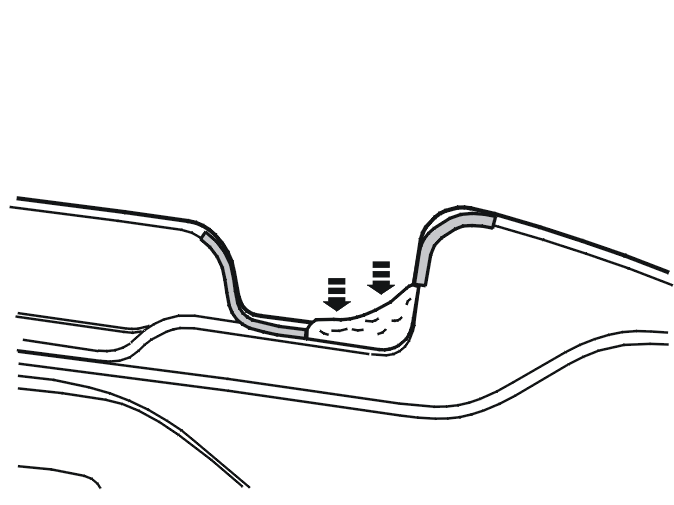

Герметик вытекает и приобретает закругленную форму на нижнем крае.
Если требуются какие-либо регулировки, герметик можно шлифовать, как только он затвердеет.
Установите компоненты. См.: Takparti, friläggning.
