Балка бампера, задняя, замена (2000, 2001)

Подготовка

Снимите:

• задние фонари. См. Задний фонарь, замена
• задний бампер:

Примечание: Балка бампера изготовлена из БОРСОДЕРЖАЩЕЙ стали. См. Высокопрочная сталь.

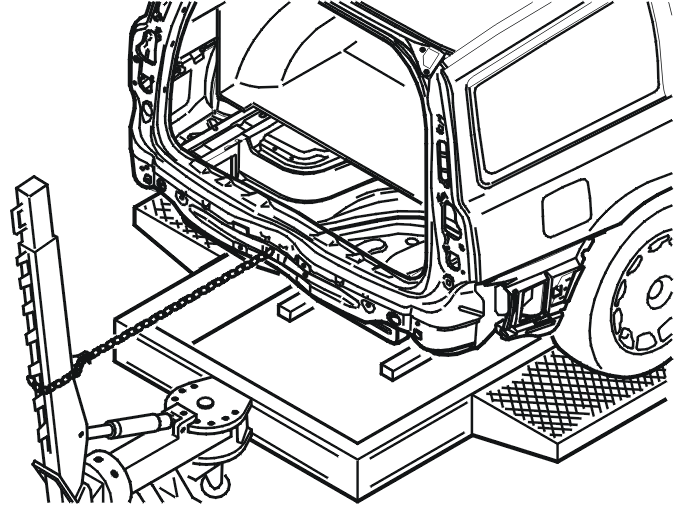

Вытяните поврежденную секцию.Используйте съемник. См. Балка рамы, выравнивание.Используйте рихтовочный стенд вместе с его измерительными приспособлениями.Убедитесь, что общие размеры автомобиля правильные.

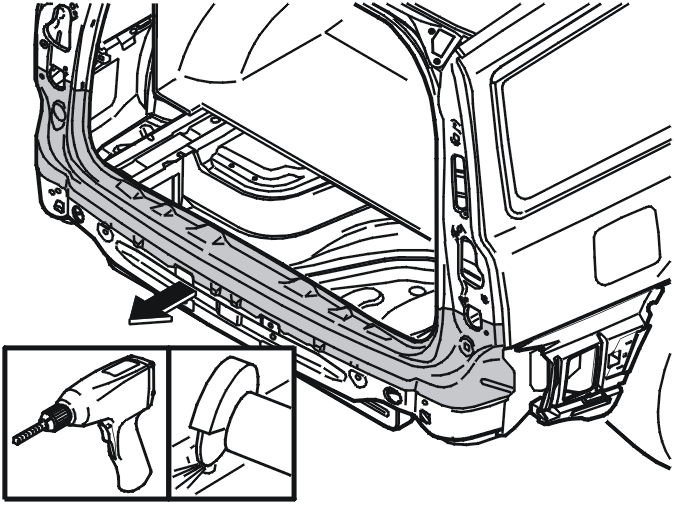

Отрежьте заднюю секцию и замените, как показано на иллюстрации. Это делается для того, чтобы получить доступ к верхнему ряду точечных сварных швов на балке бампера.

Сошлифуйте точечные сварные швы, чтобы предохранить внутреннюю заднюю секцию от повреждения. Используйте шлифовальную машину.

Примечание: Накройте окна и отделку салона, чтобы защитить их от образующейся при шлифовании стружки.

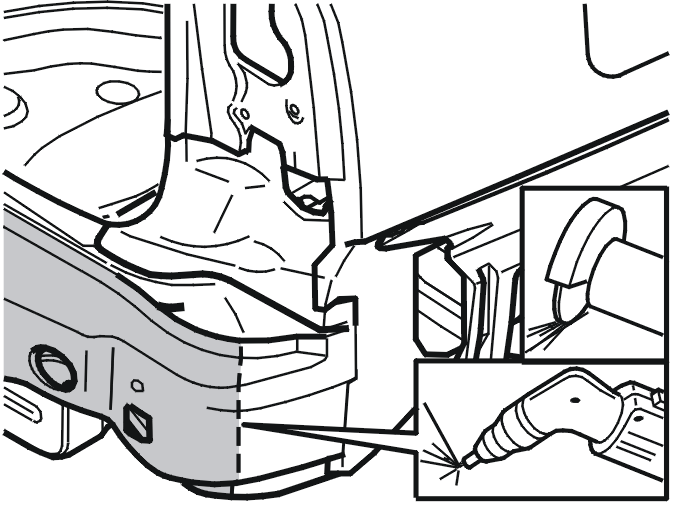

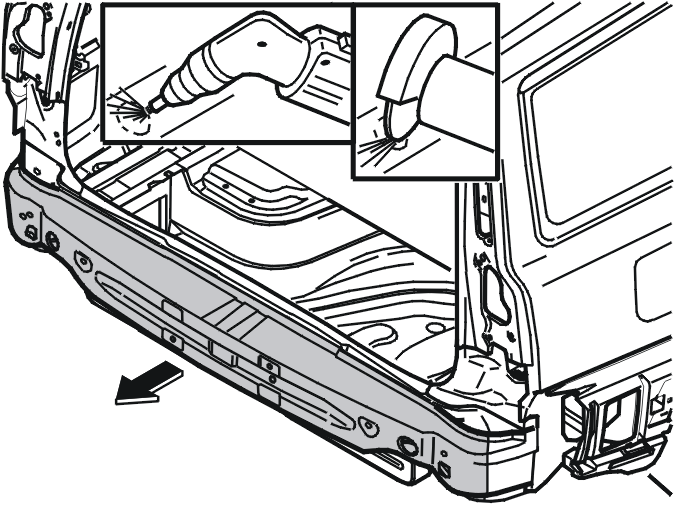

Срастите балку бампера на углу, как показано на иллюстрации.Используйте резак или плазменную горелку.Снимите поврежденную секцию.

Альтернативные точки отреза

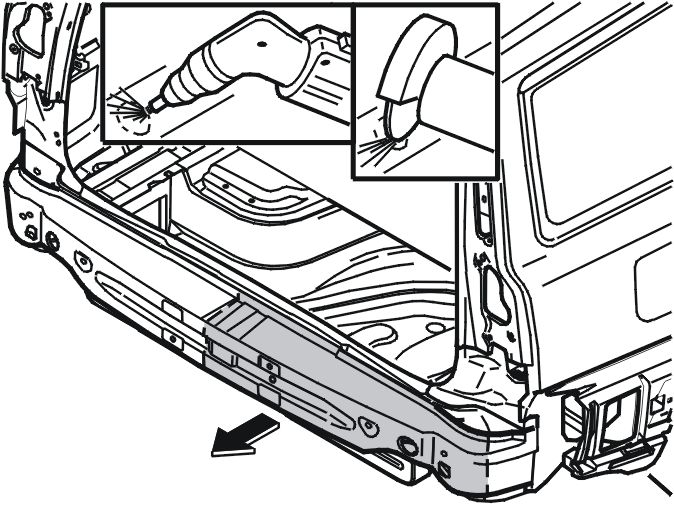

Если повреждение менее серьезное на одной из сторон, балка может быть сращена, как показано на иллюстрации.

Примечание: Сращивание допускается только на основании альтернативных точек отреза.

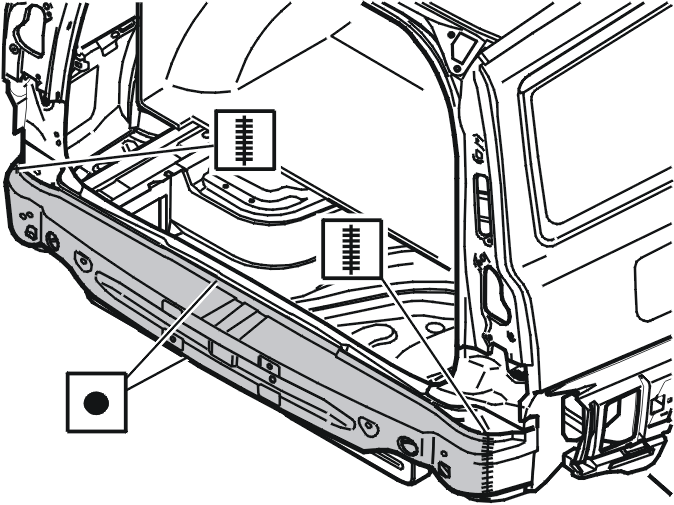

Вырежьте часть для замены, выровняйте и приварите на место.Используйте сварочную грунтовку номер 116 1342.

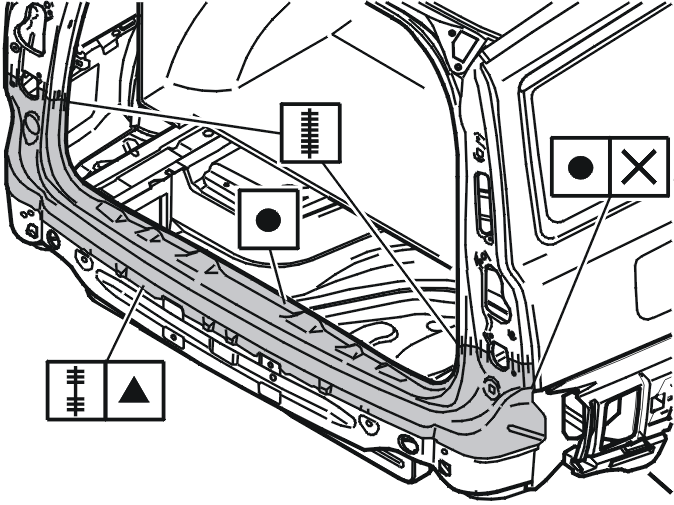

Выровняйте запасную деталь.Нанесите кузовной клей номер 116 1524 на деталь для замены.Приварите на место.Следуйте схеме герметизации задней секции. См. Кузов, схема нанесения герметика.

Примечание: Не забудьте выполнить антикоррозийную обработку после покраски.

Установите снятые компоненты в обратном порядке.
