Аккумулятор охлаждающей жидкости с компрессором (B4184S11, B4184S8, B4204S3) — C30, S40 II, V50

Опорожнение системы кондиционирования

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Köldmedium.

Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Olja A/C-system, påfyllning.

Осторожно: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Примечание: При выполнении работ в системе управления микроклиматом закрывайте заглушками трубы и соединения.

Слейте хладагент из системы кондиционирования. См.: Köldmedium, tömning.

Снятие экрана

Поднимите автомобиль.Снимите щиток под автомобилем. Закреплено 7 винтами.

Этот метод состоит из:

замена

замена

Снятие трубы/шланга между компрессором и конденсатором

Снимите:

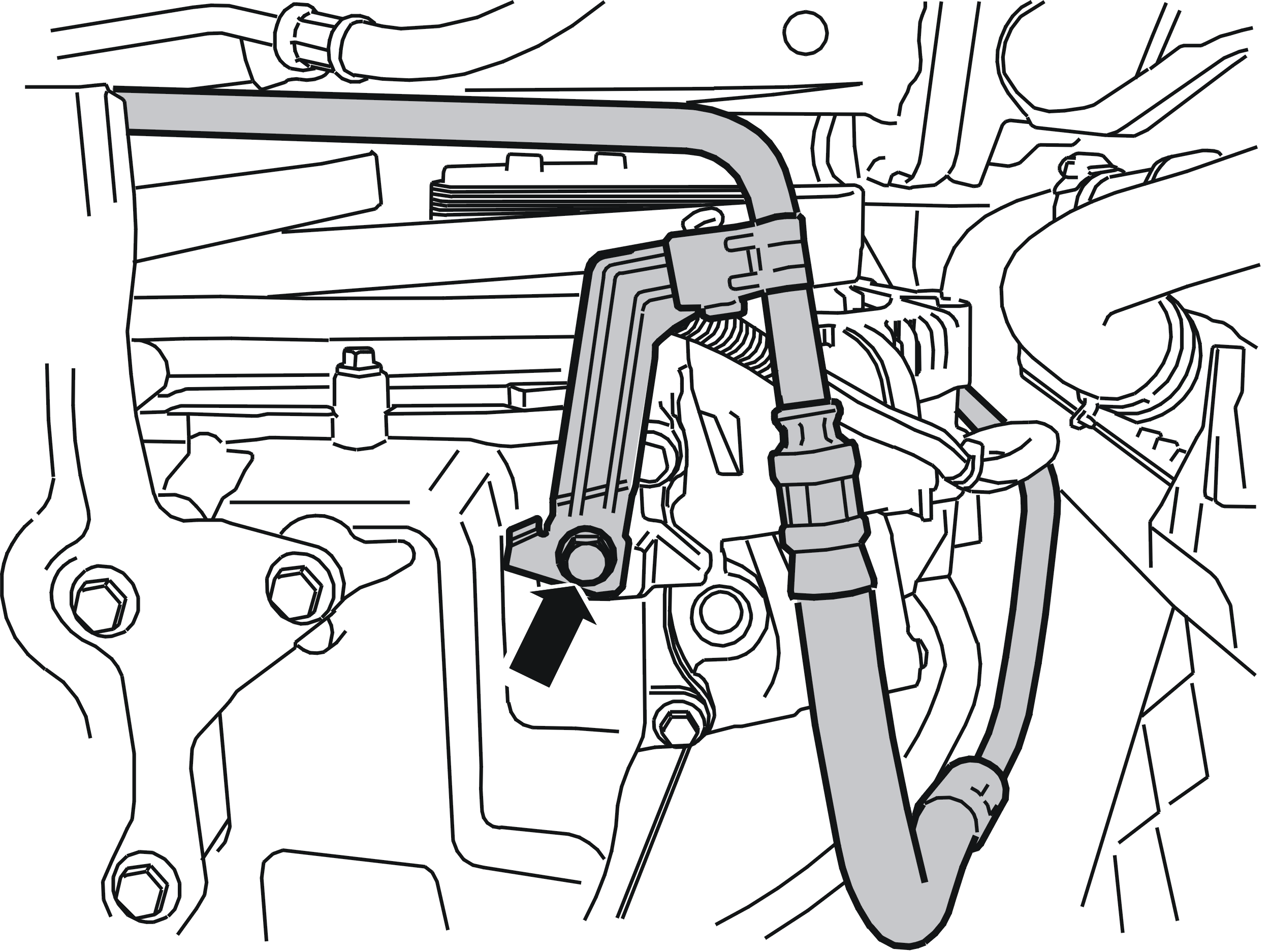

• нижние муфты трубы/шланга (1) на компрессоре, ослабив 1 винт. Смотрите иллюстрацию.

трубу с крепления на наружном правом углу маслосборника. Смотрите иллюстрацию.

Опустите автомобиль.Отсоедините задний разъем (1) к конденсатору, слева от правой фары. Смотрите иллюстрацию.Проложите трубу/шланг вниз к компрессору под автомобилем.

Установка трубы/шланга между компрессором и конденсатором

Примечание: Моменты затяжки см.: Åtdragningsmoment.

Поместите трубу/шланг компрессора на место у верхнего заднего вывода на конденсаторе.

Установите:

• муфту трубопровода, 1 M8. Убедитесь, что уплотнительные кольца надежно установлены между конденсатором и трубой/шлангом. Затяните винт
• муфту трубопровода у компрессора, 1 M8. Убедитесь, что уплотнительные кольца надежно установлены. Затяните винт
• крепление трубы на маслосборнике. Затяните 1 винт M8.

Выполните заключительные операции. См.: Завершение.

Снятие трубы/шланга между компрессором и расширительным бачком

Снимите верхний разъем (2) трубы/шланга на компрессоре.

Опустите автомобиль.Отсоедините разъем трубы/шланга к расширительному бачку рядом с бачком жидкости рулевого привода с усилителем. Смотрите иллюстрацию.Поднимите расширительный бачок с его крепления.Поднимите трубу/шланг с его крепления у расширительного бачка.Проложите трубу/шланг вниз к компрессору под автомобилем.

Установка трубы/шланга между компрессором и расширительным бачком

Примечание: Моменты затяжки см.: Åtdragningsmoment.

Поместите трубу/шланг компрессора на место у верхнего разъема к расширительному бачку.

Установите:

• муфту трубопровода, 1 M8. Убедитесь, что уплотнительные кольца надежно установлены между расширительным бачком и трубой/шлангом. Затяните винт
• трубу/шланг в креплении около расширительного бачка
• расширительный бачок в его креплении
• муфту трубопровода у компрессора, 1 M8. Убедитесь, что уплотнительные кольца надежно установлены. Затяните винт.

Выполните заключительные операции. См.: Завершение.

Проверка функционирования и поиск утечек

Выполните вакуумную откачку системы кондиционирования. См.: Vakuumpumpning.

Заполните систему кондиционирования хладагентом. См.: Köldmedium, fyllning.

Проверьте систему кондиционирования на наличие утечки. См.: Läcksökning spårmedel или Поиск утечек, электронный течеискатель Поиск утечек, электронный течеискатель.

Установка экрана и накладки бампера

Установите щиток под автомобилем при помощи 7 винтов. Смотрите иллюстрацию.Выполните проверку рабочих характеристик на блоке управления микроклиматом. См.: Klimatanläggning, kontroll.Установите накладку переднего бампера. См.: Накладка переднего бампера Накладка переднего бампера Hölje stötfångare fram Накладка переднего бампера.
