28-штырьковый разъем (1999, 2000)

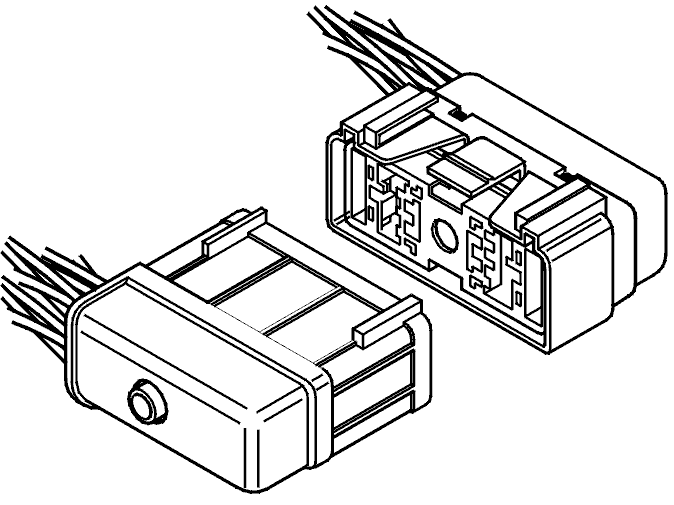

Разделение половинок разъема

• Снимите защитный кожух с разъема, разъединив защелки одновременно со сниманием кожуха.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG.

• Отвинтите винт, удерживающий половинки разъема.
• Разделите половинки разъема.

• Осторожно: > При разделении никогда не тяните за кабели.

Извлеките кабельный вывод, штырьковая часть

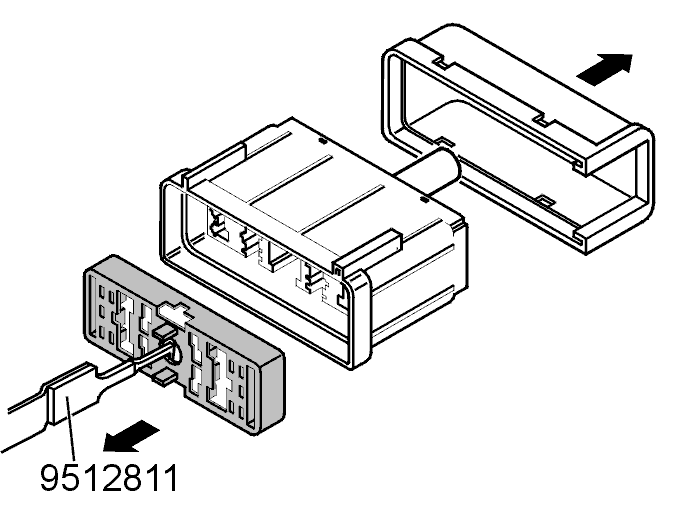

• Снимите защитный кожух с разъема, разъединив защелки одновременно со сниманием кожуха.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG.

• Снимите переднюю секцию со штырьковой части, вытянув ее.

• Подсказка: > Используйте инструмент для снятия выводов🔧 SORTIMENTLÅDA B (LEDN.REPARATION) INGÅR I 9512814.

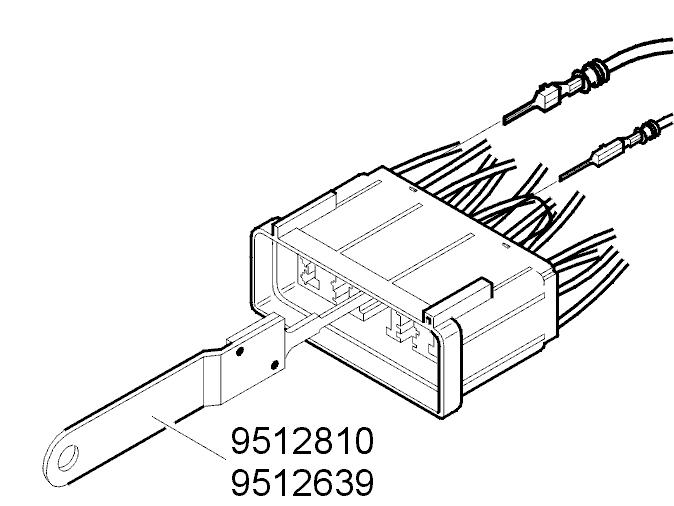

• Снимите кабельный вывод, см.Использование инструментов для снятия выводов.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYGили🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIT).

Извлеките кабельный вывод, гнездовая часть

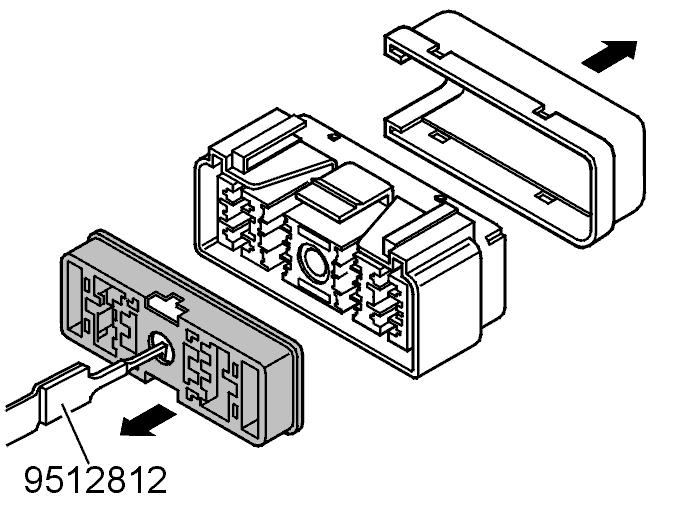

• Снимите защитный кожух с разъема, разъединив защелки одновременно со сниманием кожуха.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG.

• Снимите переднюю секцию со штырьковой части, вытянув ее.

• Подсказка: > Используйте инструмент для снятия выводов🔧 SORTIMENTLÅDA B (LEDN.REPARATION) INGÅR I 9512814.

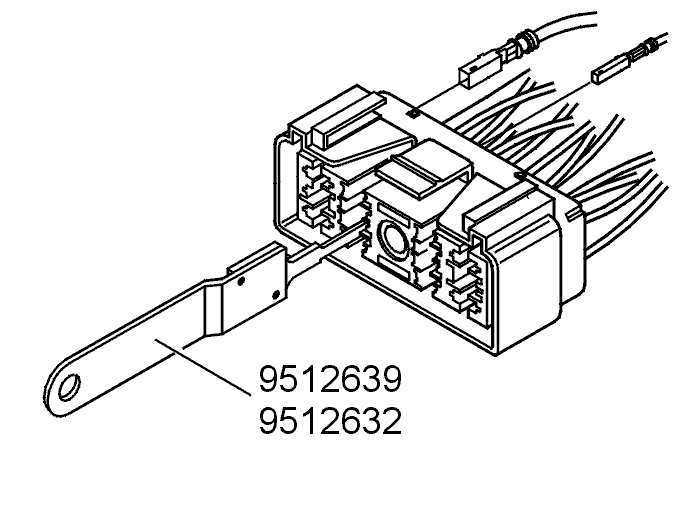

• Снимите кабельный вывод, см.Использование инструментов для снятия выводов.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYGили🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIT).

Обожмите новый кабельный вывод

• Зачистите кабель, см.Зачистка провода.
• Замените кабельный вывод. Выбор кабельного вывода, см.Новый кабельный вывод.

• Подсказка: > Следующие кабельные выводы поставляются для соответствующей штырьковой части: 916 8527, 916 8529, 916 8535, 916 8537. > > Следующие кабельные выводы поставляются для соответствующей гнездовой части: 916 8526, 916 8528, 916 8534, 916 8536.

• Установите уплотнение одного провода на кабельный вывод, см.Уплотнения sws и заглушки.
• Обожмите кабельный вывод, см.Обжатие кабельного контакта.

Вставьте новый кабельный вывод в корпус

• Вставьте новый кабельный вывод в корпус розетки со стороны кабеля (в правильное положение). Слышен щелчок, когда он цепляется на место.
• Осторожно потяните за кабели, для того чтобы убедится в прочности крепления вывода.
• Проверьте уплотнение одного провода.

Снова соберите разъем

• Освободите передние секции штырьковой и гнездовой части.
• Соберите половинки разъема.
